CL4NX Plus/CL6NX Plus – Einrichtung des 802.11-WLANs

Problem/Frage

So verbinden Sie CL4NX Plus mit einem 802.11-WLAN-Netzwerk

Gilt für

CL4NX Plus-/CL6NX Plus-Drucker.

Lösung/Antwort

Voraussetzung: Die SATO CL4NX Plus WLAN-Option muss im Drucker installiert sein, damit die Schnittstelle konfiguriert werden kann. Sobald das WLAN-Kit installiert ist, wird die Ethernet-LAN-Schnittstelle deaktiviert. Alle anderen Schnittstellen stehen
für die Datenkommunikation verfügbar. Ausführliche Informationen zum WLAN des CL4NX Plus finden Sie im CL4NX Plus-Bedienungshandbuch unter diesem Link.

Dieses Dokument enthält grundlegende Anweisungen zum Verbinden des SATO CL4NX Plus mit einem 802.11-WLAN-Netzwerk. Sie benötigen die erforderlichen Informationen zu den spezifischen Konfigurationsanforderungen für die Verbindung mit dem WLAN im Infrastrukturmodus, um die entsprechenden WLAN-Schnittstelleneinstellungen vornehmen zu können.

Nach der Installation der 802.11-WLAN-Schnittstelle (oder falls diese werkseitig vorinstalliert wurde) müssen Sie die WLAN-Einstellungen konfigurieren, um eine drahtlose Verbindung entweder im Ad-hoc-Modus (Peer-to-Peer) oder im Infrastrukturmodus (SSID) herzustellen. Die folgenden Anweisungen zeigen die Schritte zur Konfiguration des WLANs des CL4NX Plus im Infrastrukturmodus.

1) Versetzen Sie den CL4NX Plus-Drucker in den OFFLINE-Modus und drücken Sie „ “ ENTER, um das Einstellungsmenü aufzurufen

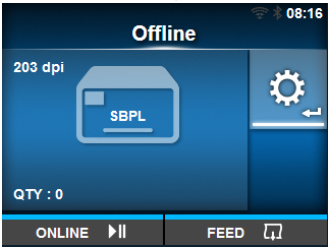

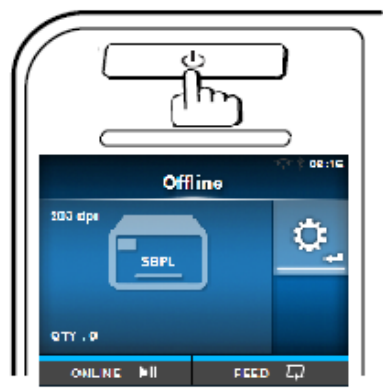

Abbildung 1: Rufen Sie bei ausgeschaltetem Drucker das Einstellungsmenü auf, indem Sie auf der Tastatur die Tasten „ ENTER“ drücken. Beachten Sie das Symbol für die WLAN-Signalstärke in der Statuszeile des LCD-Displays, das anzeigt, dass die 802.11-WLAN-Option installiert, aber nicht verbunden ist (ausgegraut).

2) Navigieren Sie im Einstellungsmenü zum Menü „Schnittstelle“ und drücken Sie die Tasten „ ENTER“

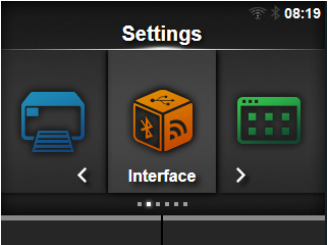

Abbildung 2: Navigieren Sie mit den Pfeiltasten auf der Tastatur zum Symbol „Schnittstelle“ und drücken Sie die Tasten „ ENTER“ auf der Tastatur.

3) Wählen Sie im Menü „Interface“ den Menüpunkt „Network“ aus und drücken Sie die Tasten „ ENTER“, um die Netzwerkeinstellungen zu konfigurieren.

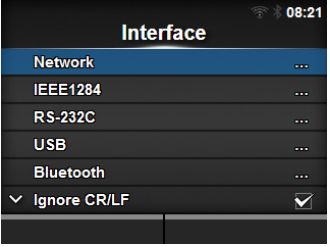

Abbildung 3: Wählen Sie im Menü mithilfe der Navigationstasten den Menüpunkt „Netzwerk“ aus und drücken Sie die Taste „ ENTER“ auf dem Tastenfeld.

4) Wählen Sie im Menü „Netzwerk“ den Menüpunkt „Einstellungen“ aus und drücken Sie die ENTER-Taste ( ).

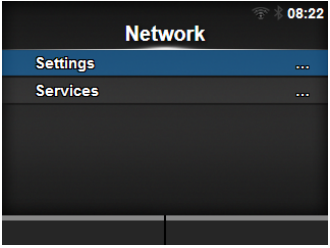

Abbildung 4: Wählen Sie im Menü „Einstellungen“ aus und drücken Sie die Taste „ ENTER“ auf der Tastatur.

5) Wählen Sie im Menü „WLAN“ aus und drücken Sie die ENTER-Taste ( ), um die WLAN-Einstellungen zu konfigurieren

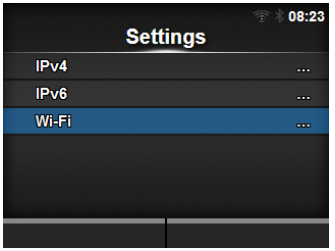

Abbildung 5: Wählen Sie „Wi-Fi“ mithilfe der Navigationstasten aus dem Menü aus und drücken Sie die Taste „ ENTER“ auf der Tastatur.

6) Wählen Sie im WLAN-Menü „Modus“ aus und drücken Sie die Tasten „ ENTER“, um auf „Infrastruktur“ umzuschalten, und drücken Sie anschließend die Taste „ “.

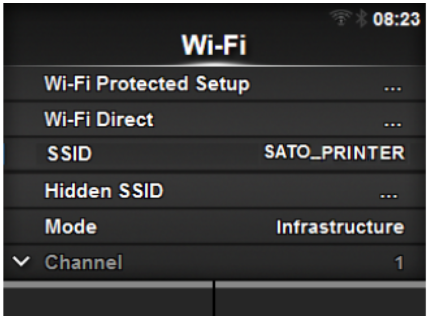

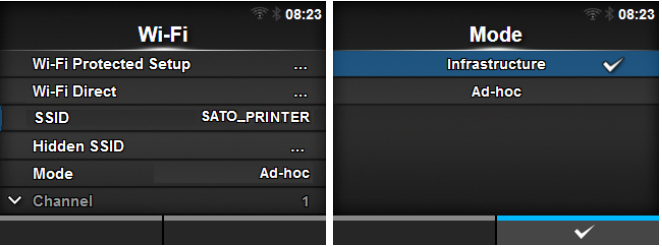

Abbildung 6: Wählen Sie im Menü mithilfe der Navigationstasten „Modus“ aus und drücken Sie die Taste „ “ auf der Tastatur, um anschließend „Infrastruktur“ auszuwählen

? Drücken Sie die Taste „ “, um die Auswahl zu speichern.

7) Zurück im WLAN-Menü drücken Sie die Taste „ “, um die Auswahl zu speichern, oder drücken Sie die Taste „ “ (Zurück), woraufhin Sie aufgefordert werden, die Änderungen zu speichern.

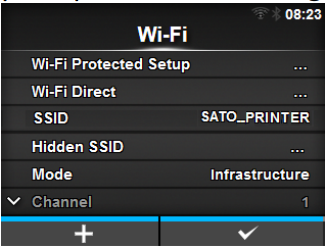

Abbildung 7: Nachdem Sie den Infrastrukturmodus ausgewählt haben, drücken Sie die Taste „ “, um die Einstellung zu speichern. Wenn Sie die Zurück-Taste drücken, werden Sie aufgefordert, die Änderungen zu speichern

Sobald die Einstellung gespeichert wurde, wird empfohlen, den Drucker aus- und wieder einzuschalten, um die WLAN-Schnittstelle
Schnittstelle mit den Konfigurationsänderungen zu initialisieren.

8) Navigieren Sie nach dem Neustart des CL4NX zurück zum WLAN-Menü (Schritte 1–5), wählen Sie im WLAN-Menü „SSID“ aus und drücken Sie die ENTER-Taste.

Abbildung 8: Der Bildschirm zeigt die vom Gerät erkannten WLAN-Netzwerke an.

Wählen Sie den Namen des WLAN-Netzwerks, mit dem Sie sich verbinden möchten, mithilfe der Tasten „ “ / „ “ aus und drücken Sie zur Bestätigung die Taste „ “.

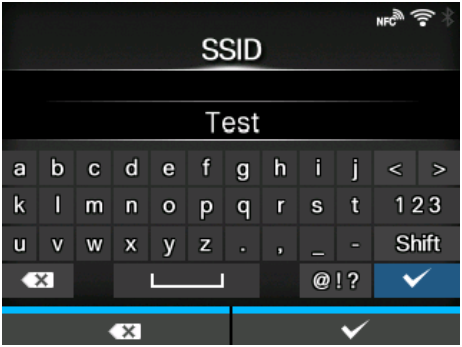

Abbildung 9: Um ein WLAN-Netzwerk manuell zu registrieren, drücken Sie die Taste „ “ und geben Sie den Namen des Netzwerks ein. Sie können maximal 32 Zeichen eingeben. Es können Buchstaben (Groß- und Kleinbuchstaben), Zahlen und Sonderzeichen verwendet werden.

9) Nachdem Sie die SSID ausgewählt haben, müssen Sie, falls WLAN-Sicherheitsprotokolle (WEP/WPA/WPA2 usw.) vorhanden sind, die erforderlichen Informationen für diese Sicherheitsprotokolle eingeben. Das CL4NX sollte das verwendete Sicherheitsprotokoll anzeigen (Sie können die Auswahl markieren und die ENTER-Taste drücken, um sie zu ändern) und Ihnen die Eingabe der Schlüsseldaten für die Verbindung mit der SSID ermöglichen.

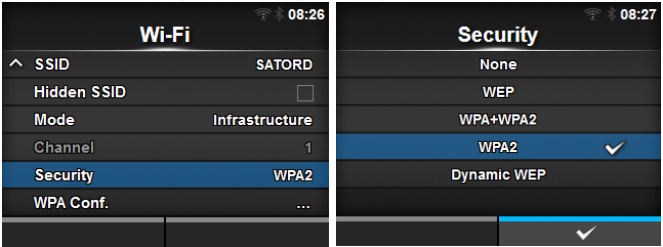

Abbildung 10: Wählen Sie „Sicherheit“, um zu sehen, welche Verschlüsselungsmethode für die Verbindung mit der gesicherten SSID verwendet wird. Drücken Sie ENTER, um das Sicherheitsprotokoll zu bestätigen.

10) Nachdem Sie das für die SSID geeignete Sicherheitsprotokoll ausgewählt haben, müssen Sie die für das Sicherheitsprotokoll verwendete Verschlüsselung konfigurieren. Im folgenden Beispiel wird WPA2 zur Authentifizierung bei der SSID verwendet. Wählen Sie „WPA Conf.“ aus dem WLAN-Menü aus und drücken Sie ENTER.

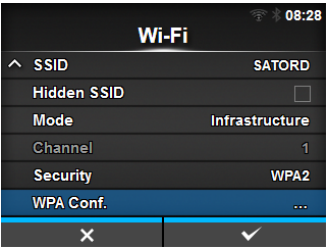

Abbildung 11: Wählen Sie „WPA Conf.“ aus dem WLAN-Menü aus und drücken Sie ENTER, um die Einstellungen für das ausgewählte Sicherheitsprotokoll zu konfigurieren.

11) Wählen Sie im Menü „WPA Conf.“ die WPA-Authentifizierungsmethode aus und markieren Sie „PSK“, um die Schlüssel
en einzugeben. Verwenden Sie die Tasten „ “ und „DELETE“, um voreingestellte Werte zu löschen, und die Navigationstasten, um das entsprechende Zeichen zu markieren, um die Passphrase/den Schlüssel für die SSID zu vervollständigen. Drücken Sie anschließend die Taste „?“, um zu speichern.

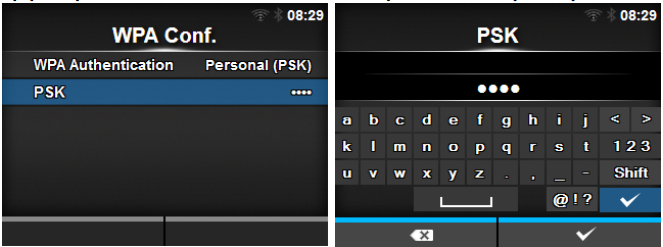

Abbildung 12: Nachdem Sie die entsprechenden Sicherheitsprotokollparameter ausgewählt haben, können Sie über das LCD-Display die Passphrase eingeben, indem Sie mit den Navigationstasten Zeichen auswählen und die ENTER-Taste, um das ausgewählte Zeichen einzugeben. Sie können zwischen Klein- und Großbuchstaben wechseln, indem Sie die Shift-Taste wählen, Ziffern durch Drücken der 123-Taste eingeben oder Sonderzeichen durch Drücken der [@!?]-Taste auswählen. Sobald Sie die richtigen Zeichen eingegeben haben, drücken Sie die Taste, um die Eingabe zu speichern und zum Menü „WPA Conf.“ zurückzukehren.

12) Drücken Sie die Taste „ “ (Zurück), um zum WLAN-Menü zurückzukehren, und drücken Sie Taste, um die WLAN-Konfigurationseinstellungen zu speichern. Wenn alle Informationen korrekt eingegeben wurden, sollte die WLAN-Signalstärkeanzeige in der Statuszeile des LCD-Displays aufleuchten (Abbildung 12).

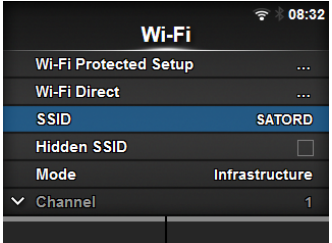

Abbildung 13: LCD-Anzeige mit WLAN-Symbol und Signalstärke

[03-80078-DE]
