Problem/Frage
Der Drucker gibt das Druckmaterial nicht aus.
Gilt für
WT4-AXB
Lösung/Antwort
Das Druckmaterial ist nicht korrekt eingelegt. Bitte legen Sie das Druckmaterial erneut ein.
Die Drucker der SATO BASIC LINE WT4-AXB-Serie bieten drei verschiedene Einlegemodi: Standard, „
“ (Spender) oder mit Schneidevorrichtung.
⚫ Im Standardmodus können Sie jedes Etikett frei entnehmen.
⚫ Im Spendermodus wird die Trägerfolie während des Druckvorgangs vom Etikett abgezogen. Nachdem das Etikett
entnommen wurde, wird das nächste Etikett gedruckt.
⚫ Im Schneidemodus wird das Etikett nach dem Druck automatisch geschnitten. Es gibt einen Schneidetyp für
das Schneiden von Druckmedien.
Medien im Standardmodus einlegen

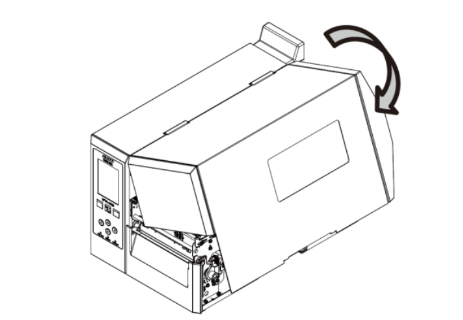

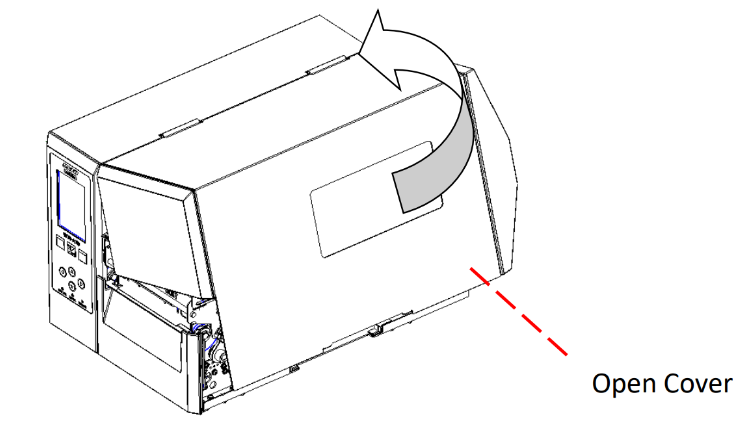

1. Heben Sie die geöffnete Abdeckung an, um das Medienfach freizulegen.

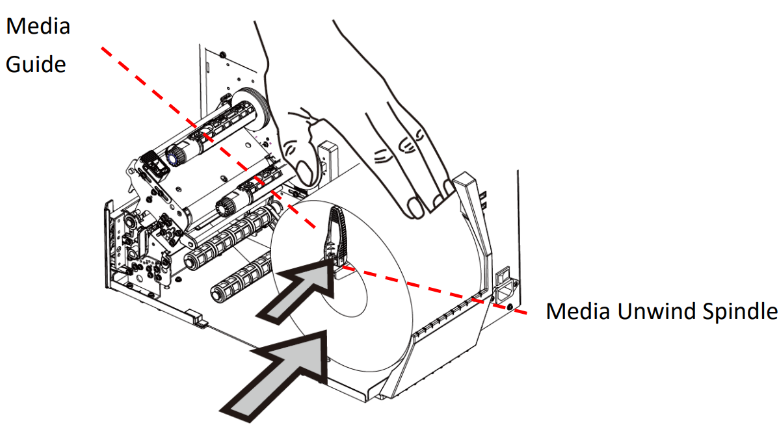

2. Legen Sie die Medienrolle in die Medienaufnahmespindel ein und schieben Sie die Medienführung nach innen.

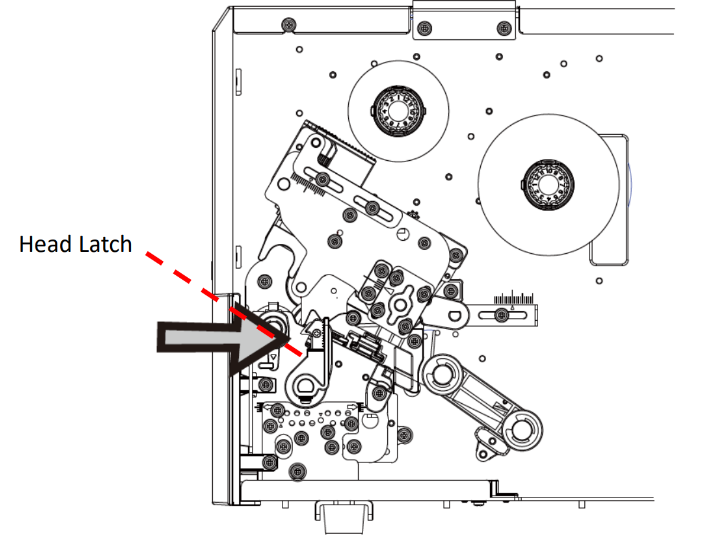

3. Drücken Sie die Kopfverriegelung zum Einlegen des Mediums nach rechts.

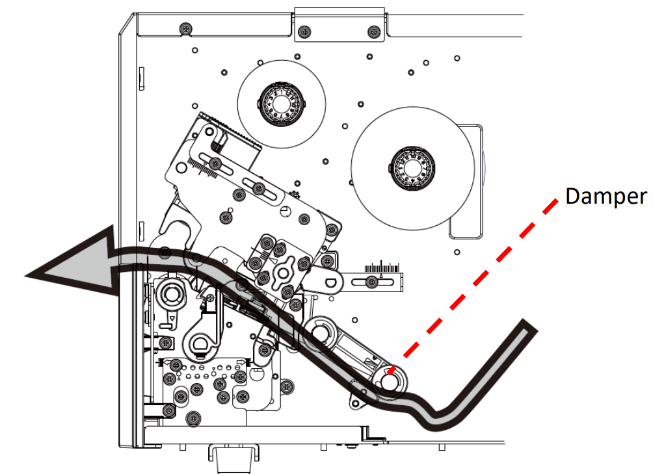

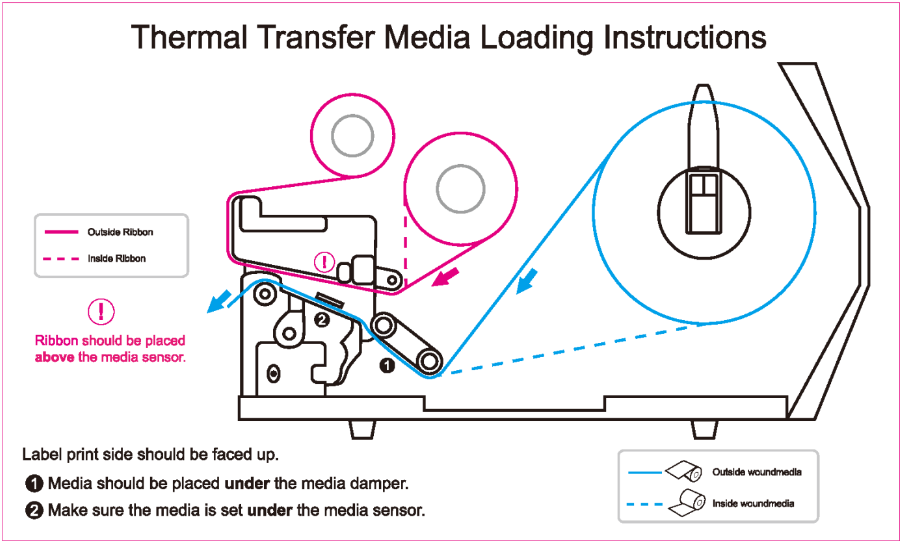

4. Die Etiketten müssen nach oben zeigen, wenn das Material das Druckkopfmodul durchläuft. Führen Sie das „
“-Material unter der „Medienführung“ hindurch und durch die Führung, bis es einrastet. Führen Sie es dann
unter dem Mediensensor-Führungsmodul hindurch und über die Walze.

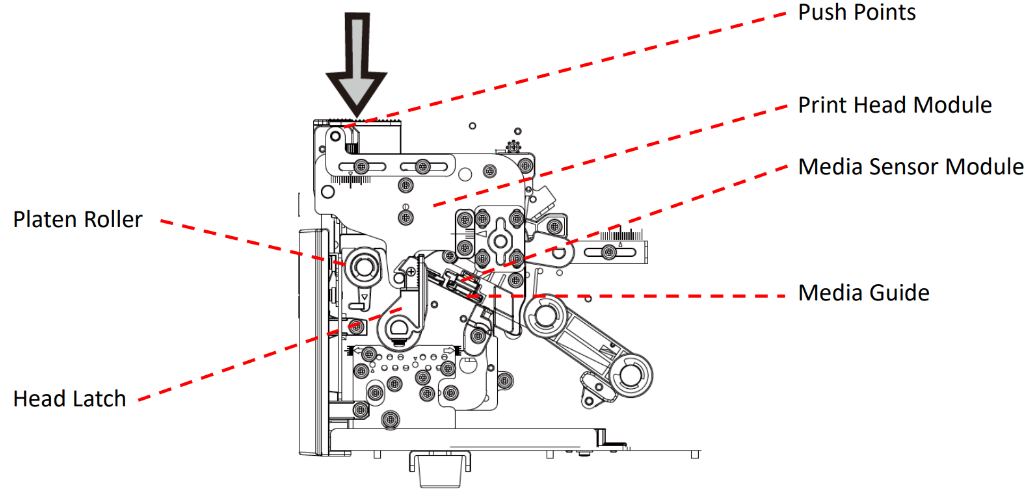

5. Drücken Sie auf die beiden Druckpunkte, um das Medium einzuhaken.
6. Schließen Sie die geöffnete Abdeckung.
Medien im Spendermodus einlegen
Die Schritte 1 bis 3 entsprechen denen im „Standardmodus“.
1. Heben Sie die geöffnete Abdeckung an, um das Medienfach freizulegen.
2. Legen Sie eine Medienrolle in die Medienaufnahmespindel ein und schieben Sie die Medienführung nach innen.
3. Ziehen Sie die Verriegelung am Druckkopf zum Einlegen des Mediums.

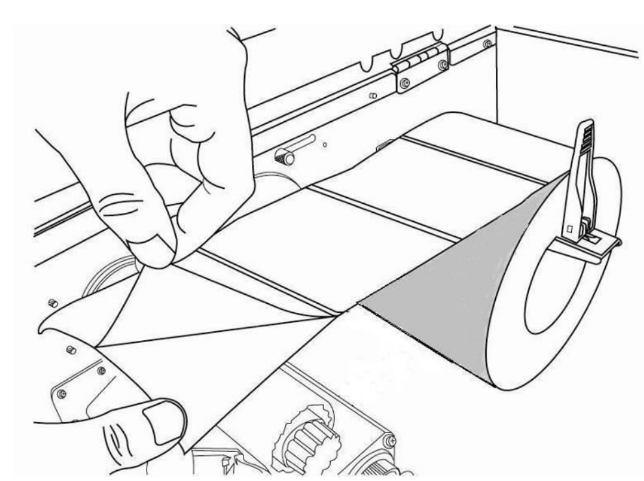

4. Ziehen Sie vom vorderen Ende der Medienrolle so viele Etiketten ab, dass 6 Zoll Trägermaterial freiliegen.
5. Führen Sie das Trägermaterial unter das Druckkopfmodul. Genauere Anweisungen zur Medienführung finden Sie unter
in Schritt 4 des Standardmodus.

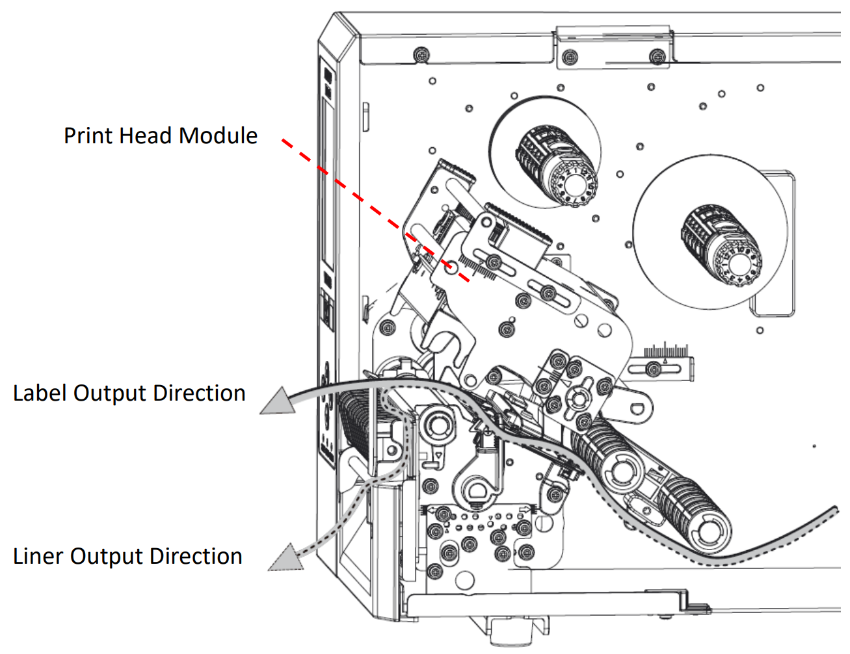

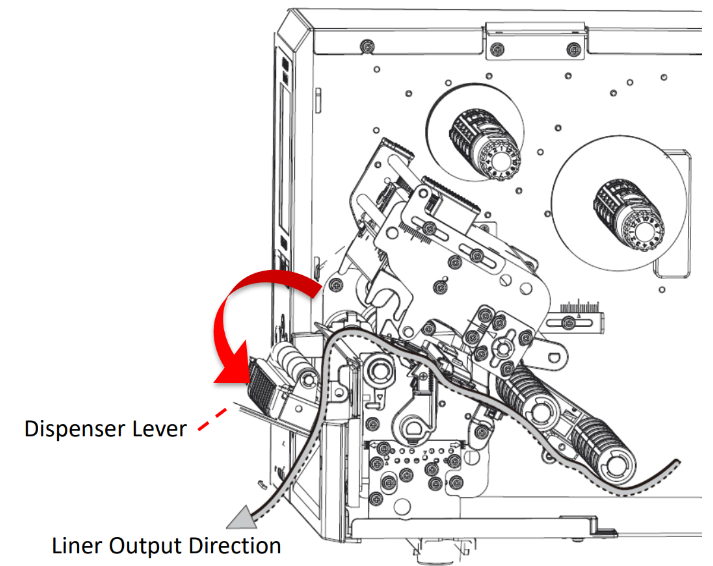

6. Drücken Sie den Entriegelungshebel des Spendermechanismus nach unten und führen Sie die Medienunterlage hinter das Spendermodul.

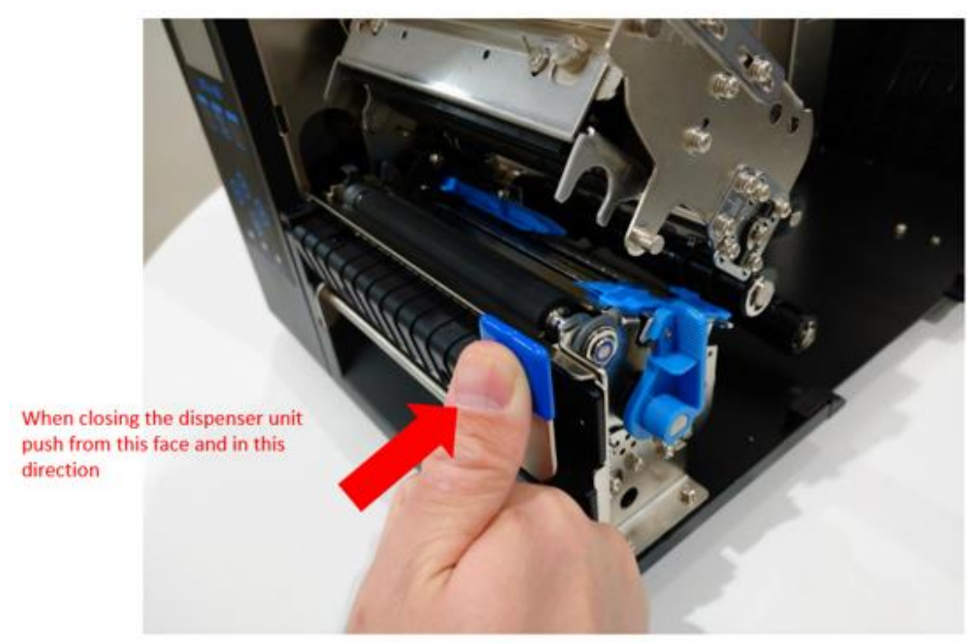

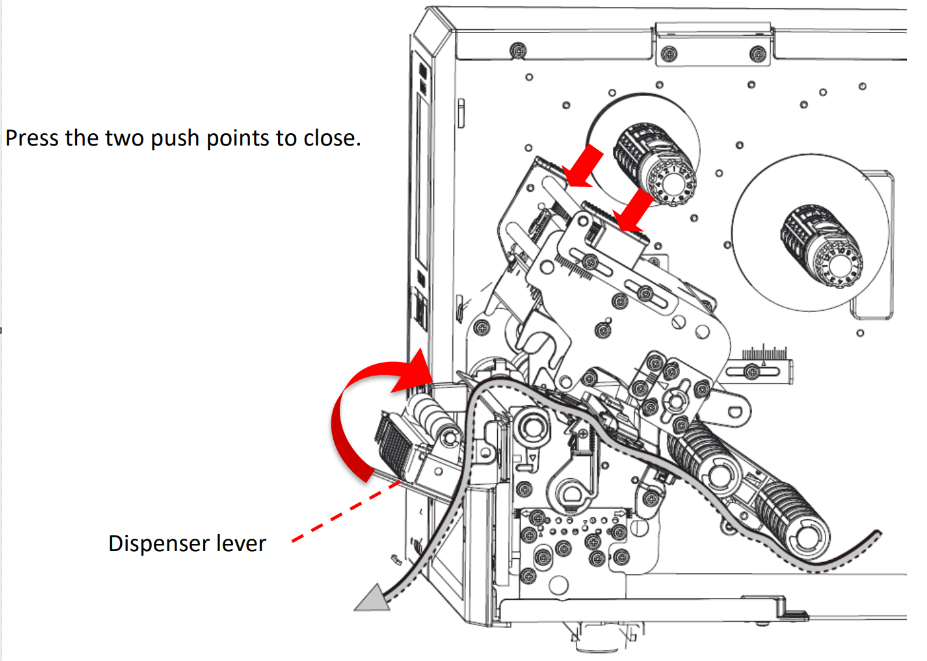

7. Schließen Sie das Ausgabemodul mithilfe der Druckpunkte. Drücken Sie fest auf die beiden markierten Punkte
, bis Sie ein „Klicken“ hören, das bestätigt, dass das Ausgabemodul sicher
geschlossen ist.
8. Schließen Sie die geöffnete Abdeckung, schalten Sie den Drucker ein oder drücken Sie die FEED-Taste, falls er bereits eingeschaltet ist.
Medien im Schneidemodus einlegen
Die Schritte 1 bis 3 entsprechen denen im „Standardmodus“.
1. Heben Sie die geöffnete Abdeckung an, um das Medienfach freizulegen.
2. Legen Sie eine Medienrolle in die Medienzuführspindel ein und schieben Sie die Medienführung nach innen.
3. Ziehen Sie die Kopfverriegelung zum Einlegen des Mediums.

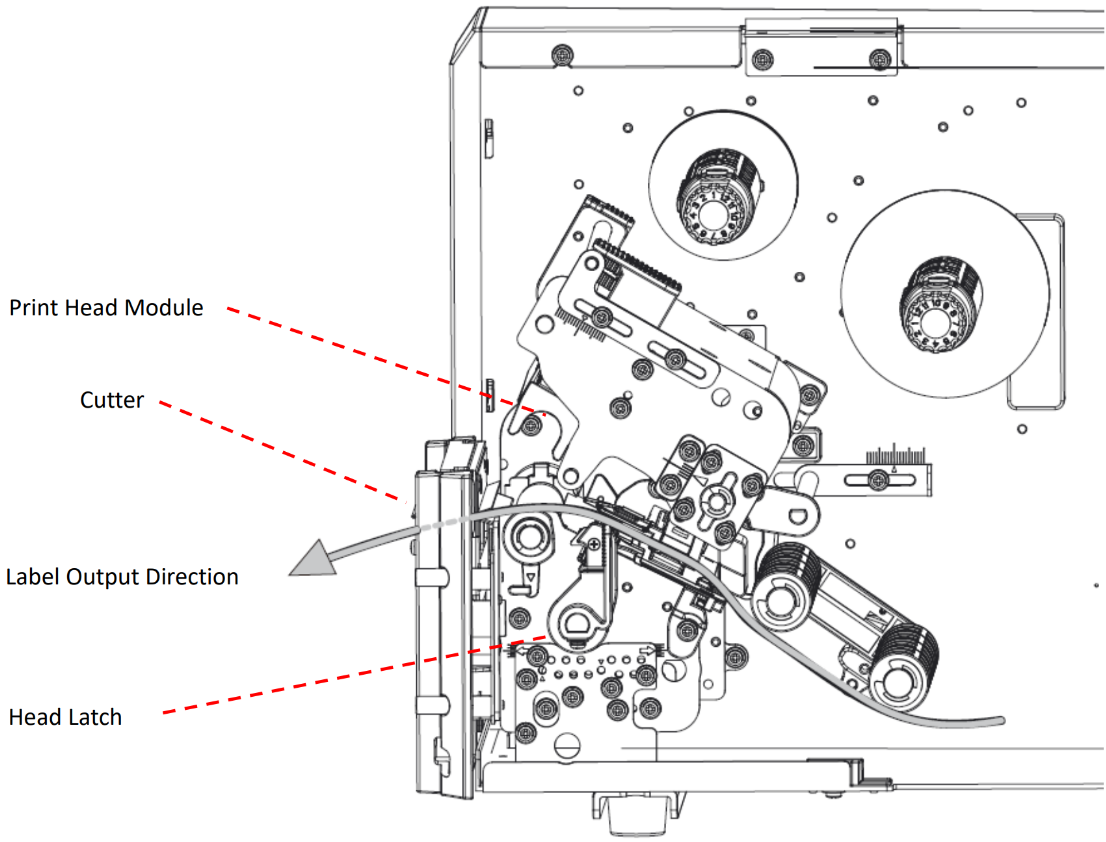

4. Legen Sie die Medienrolle in das Druckkopfmodul und unter die Medien-Sensorführung ein. Für
genauere Angaben zum Einlegen der Medien siehe Schritt 4 im Standardmodus. Befestigen Sie das Schneidemodul und

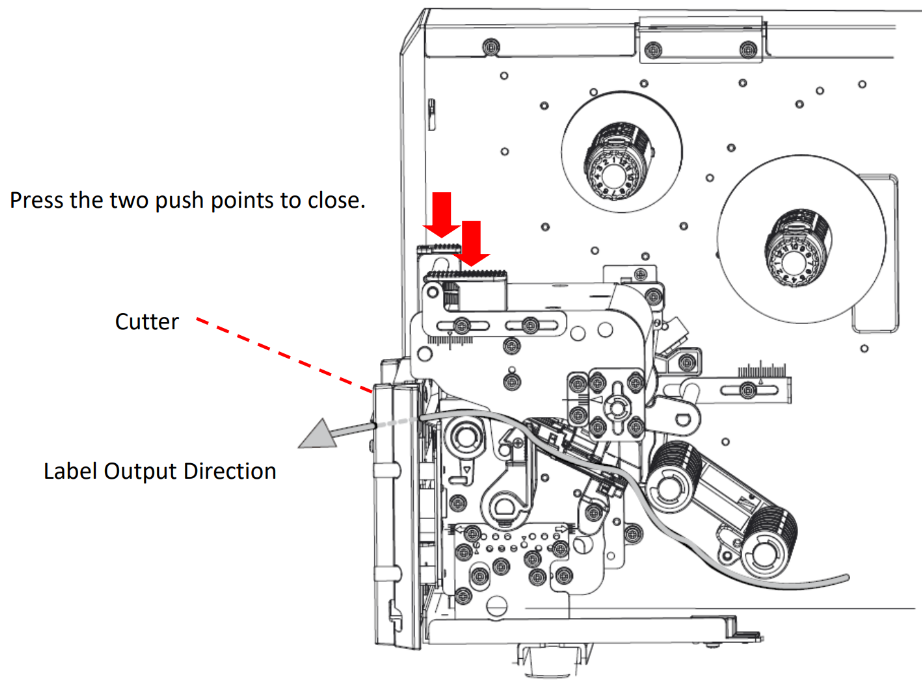

führen Sie die Medien durch den Schneider.
5. Ziehen Sie den Schneider zurück. Drücken Sie fest auf die beiden markierten Punkte, bis Sie ein „Klicken“ hören – dies
bestätigt, dass das Spendermodul sicher geschlossen ist.
6. Schließen Sie die geöffnete Abdeckung, schalten Sie den Drucker ein oder drücken Sie die FEED-Taste, falls er bereits eingeschaltet ist. Der
-Drucker führt die Etiketten dann automatisch durch die Schneidevorrichtung.
03-80243-DE
