Configuración Wi-Fi 802.11 de CL4NX Plus/CL6NX Plus

Problema/Pregunta

Cómo conectar el CL4NX Plus a la Red Wi-Fi 802.11

Aplicable a

Impresoras CL4NX Plus/CL6NX Plus.

Resolución/Respuesta

Requisito previo: La opción Wi-Fi de SATO CL4NX Plus debe estar instalada en la Impresora para poder configurar Interfaces. Una vez instalado el kit WLAN, la interfaz LAN Ethernet se desactivará. Todas las demás Interfaces estarán
disponibles para la comunicación de datos. Para obtener todos los detalles sobre la información de CL4NX Plus Wi-Fi, consulte el Manual del operador de CL4NX Plus disponible en este enlace.

Este documento proporciona las instrucciones básicas para conectar el SATO CL4NX Plus a la Red Wi-Fi 802.11. Deberá disponer de la información necesaria sobre los requisitos de configuración específicos para conectarse a Wi-Fi a través del Modo Infraestructura con el fin de introducir la información en la configuración de la interfaz Wi-Fi aplicable.

Una vez instalada la interfaz WLAN 802.11 (o instalada de fábrica), deberá configurar los ajustes de la red inalámbrica para conectarse de forma inalámbrica al modo Ad-hoc (entre iguales) o al modo Infraestructura (SSID). Las siguientes instrucciones muestran los pasos necesarios para configurar la red Wi-Fi del CL4NX Plus en Modo Infraestructura.

1) Coloque la impresora CL4NX Plus FUERA de línea y pulse ENTER para acceder al menú Configuración.

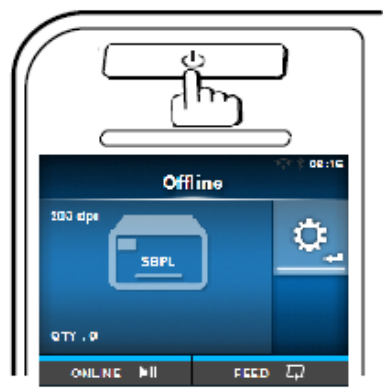

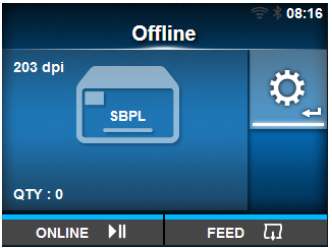

Figura 1: Con la Impresora Fuera de línea, acceda al menú Configuración pulsando el botón ENTER del teclado. Nota el icono de intensidad de la señal Wi-Fi en la línea de estado de la pantalla LCD que indica que la opción Wi-Fi 802.11 está instalada pero no conectada (en gris).

2) En el menú Configuración, desplácese hasta el menú Interfaces y pulse ENTER.

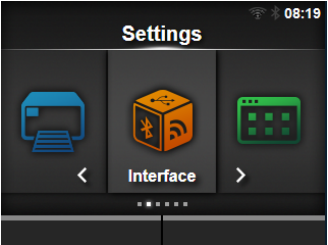

Figura 2: Utilice las flechas de dirección del teclado para navegar hasta el icono del menú Interfaces y pulse el botón ENTER del teclado.

3) En el menú Interfaces, seleccione Red en el menú y pulse ENTER para configurar los ajustes de red.

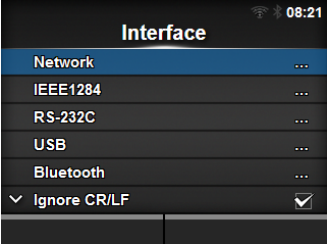

Figura 3: Seleccione Red en el menú utilizando los botones de navegación y pulse el botón ENTER del teclado.

4) En el menú Red, seleccione Configuración y pulse ENTER.

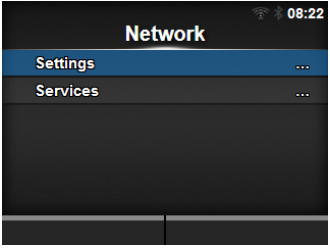

Figura 4: Seleccione Configuración en el menú y pulse el botón ENTER en el teclado.

5) Seleccione Wi-Fi en el menú y pulse ENTER para configurar los ajustes Wi-Fi.

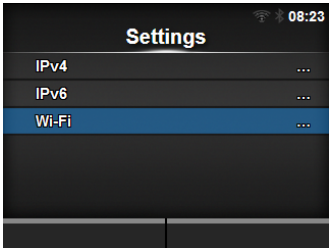

Figura 5: Seleccione Wi-Fi en el menú utilizando los botones de navegación y pulse el botón ENTER del teclado.

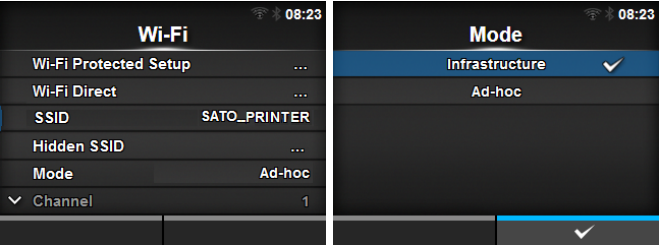

6) En el menú Wi-Fi, seleccione Modo y pulse ENTER para cambiar a Infraestructura y pulse el botón .

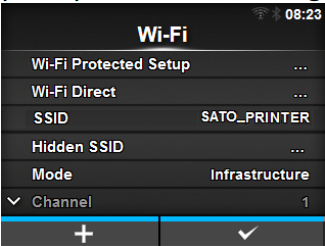

Figura 6: Seleccione Modo en el menú utilizando los botones de navegación y pulse el botón del teclado para seleccionar Infraestructura.

? Pulse el botón para guardar la selección.

7) De vuelta en el menú Wi-Fi, pulse el botón para guardar la selección o pulse el botón (atrás) y se le pedirá que guarde los cambios.

Figura 7: Después de seleccionar el Modo Infraestructura, pulse el botón para guardar la configuración o, si pulsa el botón Atrás, se le pedirá que guarde los cambios.

Una vez guardada la configuración, se recomienda apagar y encender la impresora para inicializar la interfaz Wi-Fi
con el cambio de configuración.

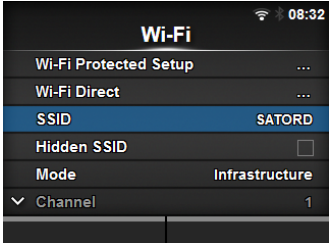

8) Tras reiniciar el CL4NX, vuelva al menú Wi-Fi (pasos 1-5), seleccione SSID en el menú Wi-Fi y pulse el botón ENTER.

Figura 8: La pantalla muestra la red Wi-Fi detectada por el producto.

Seleccione el nombre de la red Wi-Fi a la que desea conectarse utilizando los botones / y pulse el botón para confirmar.

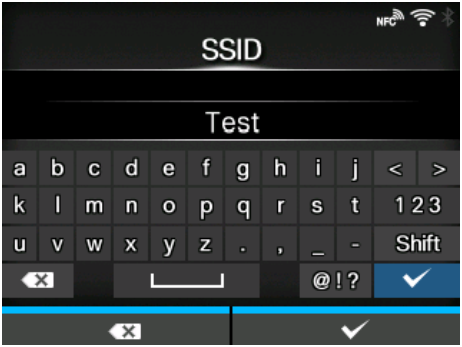

Figura 9: Para registrar una red Wi-Fi manualmente, pulse el botón e introduzca el nombre de la red. Puede introducir un máximo de 32 caracteres. Se pueden utilizar letras alfabéticas (mayúsculas y minúsculas), números y símbolos.

9) Después de realizar la selección del SSID, si hay algún protocolo de seguridad WLAN (WEP/WPA/WPA2, etc), deberá proporcionar la información necesaria para los protocolos de seguridad para WLAN. El CL4NX debería indicar el protocolo de seguridad que se está utilizando (y puede resaltarlo y pulsar ENTER para cambiar la selección), así como permitirle introducir la información clave para conectarse al SSID.

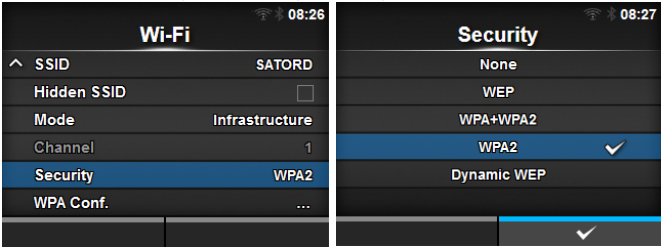

Figura 10: Seleccione Seguridad para ver qué método de Cifrado se está utilizando para conectarse a un SSID seguro ? Pulse ENTER para confirmar el protocolo de Seguridad.

10) Con el Protocolo de Seguridad apropiado seleccionado para el SSID, necesitará configurar el Cifrado que se está utilizando para el Protocolo de Seguridad. En el ejemplo de abajo, estará usando WPA2 para autenticarse al SSID. Seleccione Conf. WPA en el menú Wi-Fi y pulse ENTER.

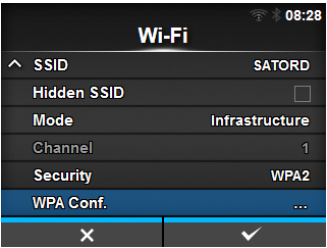

Figura 11: Seleccione Conf. WPA en el menú Wi-Fi y pulse ENTER para configurar los ajustes del Protocolo de Seguridad seleccionado.

11) En el menú Conf. WPA, elija el Método autenticación de WPA y resalte PSK para introducir la información de la clave
? utilice la tecla ELIMINAR para borrar cualquier valor rellenado previamente y las teclas de navegación para resaltar el carácter apropiado para completar la frase de contraseña/clave para el SSID y pulse el botón ? para guardar.

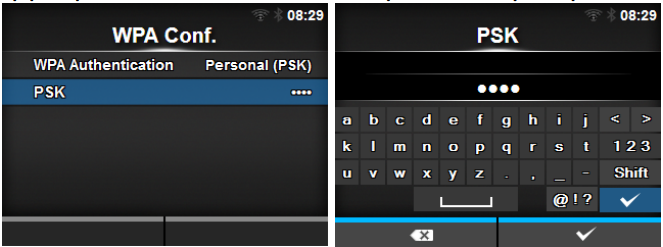

Figura 12: Una vez que haya elegido los parámetros apropiados del Protocolo de Seguridad, puede utilizar el panel LCD para introducir la frase de contraseña utilizando los botones de navegación para seleccionar los caracteres y pulse la tecla ENTER para introducir el carácter seleccionado. Puede cambiar de minúsculas a mayúsculas seleccionando el botón Mayúsculas, caracteres numéricos seleccionando el botón 123 o caracteres especiales seleccionando el botón [@!?]. Una vez introducidos los caracteres correctos, pulse el botón para guardar y volver al menú Conf. WPA.

12) Pulse el botón (atrás) para volver al menú Wi-Fi y pulse el botón para guardar los ajustes de Configuración Wi-Fi. Si toda la información se ha introducido correctamente, debería ver iluminado el indicador de intensidad de la señal Wi-Fi En la línea de estado de la pantalla LCD (figura 12).

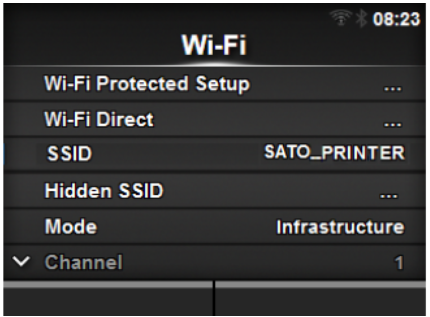

Figura 13: Panel LCD mostrando el icono WLAN y la intensidad de la señal
