Problema/Pregunta
La Impresora no ALIMENTA el Papel.
Aplicable a
WT4-AXB
Resolution/Respuesta
El Papel no está cargado correctamente. Vuelva a cargar el papel.
Las impresoras SATO BASIC LINE Serie WT4-AXB ofrecen tres modos de carga diferentes: estándar,
dispensador o con cortador.
⚫ El modo estándar permite recoger cada etiqueta libremente.
⚫ El modo dispensador despega el soporte de la etiqueta a medida que se imprime. Después de retirar la etiqueta
, se imprime la siguiente etiqueta.
⚫ Modo Guillotina corta automáticamente la etiqueta después de imprimirla. Existe un tipo de guillotina para los soportes de corte
.
Cargar papel en modo estándar

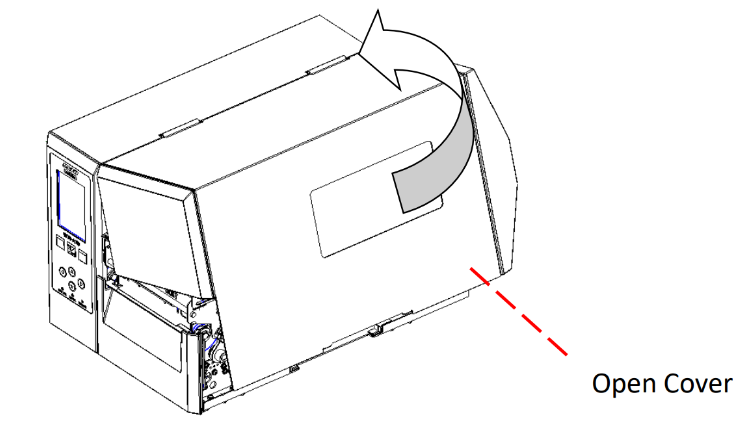

1. Levante la cubierta abierta para exponer el compartimento del material.
2. Inserte el Rollo de papel en el eje de suministro de material y deslice la guía de papel hacia dentro.

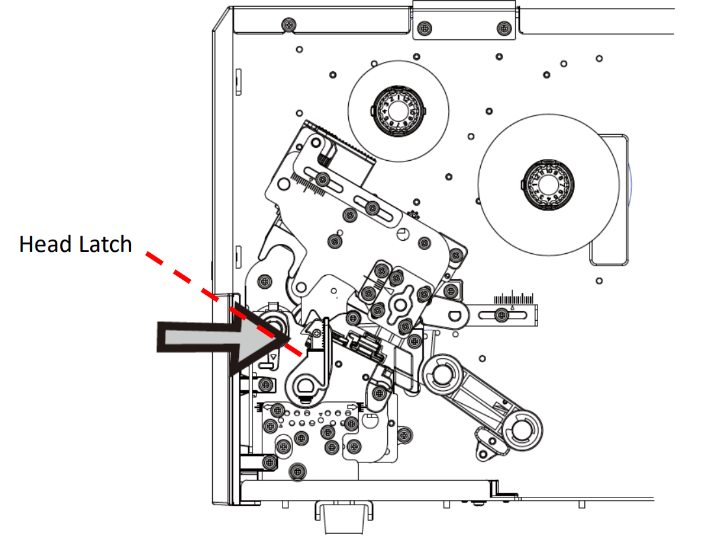

3. Empuje hacia la derecha el pestillo del cabezal para cargar el material.

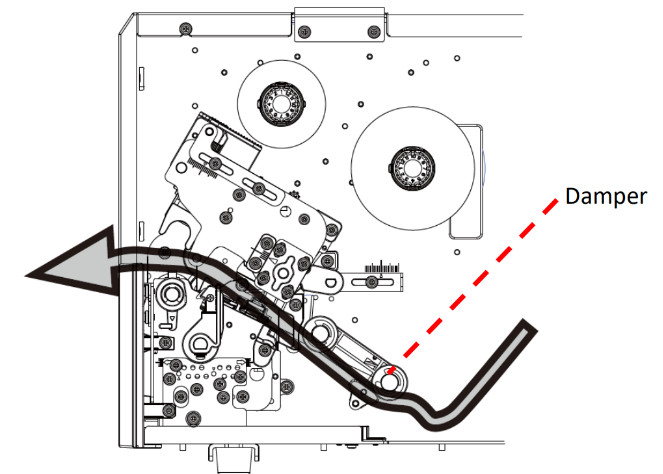

4. La etiqueta debe quedar hacia arriba al pasar el material por el módulo del cabezal de impresión. 5. Pase el papel
por debajo de la "guía de papel" y a través de la compuerta hasta que encaje en su sitio. A continuación, páselo
por debajo del módulo de guía del sensor de papel y sobre el rodillo.

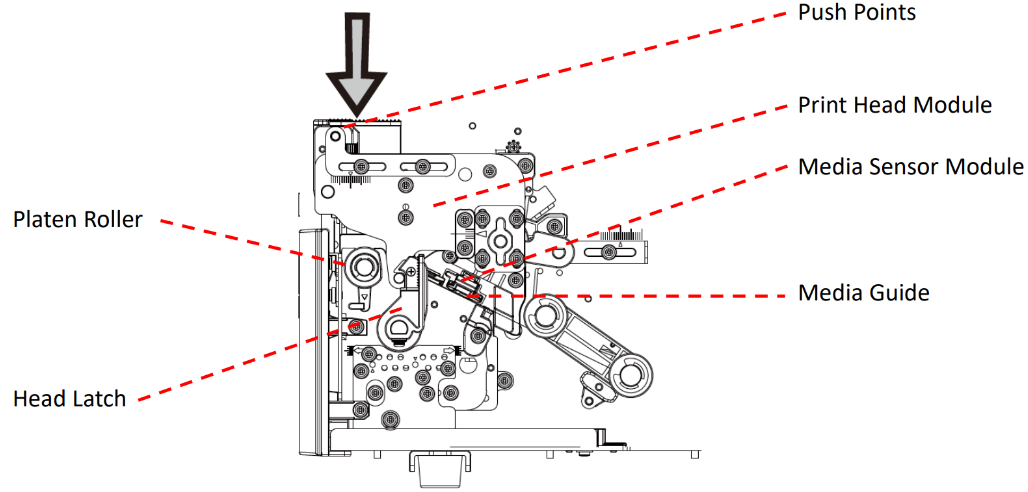

5. Presione los dos puntos de empuje para enganchar el material.
6. 6. Cierre la Cubierta abierta.
Cargar el papel en Modo dispensador
Los pasos 1 a 3 son como en "Modo Estándar".
1. Abra la cubierta. 1. Levante la cubierta abierta para dejar al descubierto el compartimento del material.
2. 2. Coloque un rollo de papel en el eje de suministro de papel y deslice la guía de papel hacia dentro.
3. Tire del pestillo del cabezal de carga de papel.

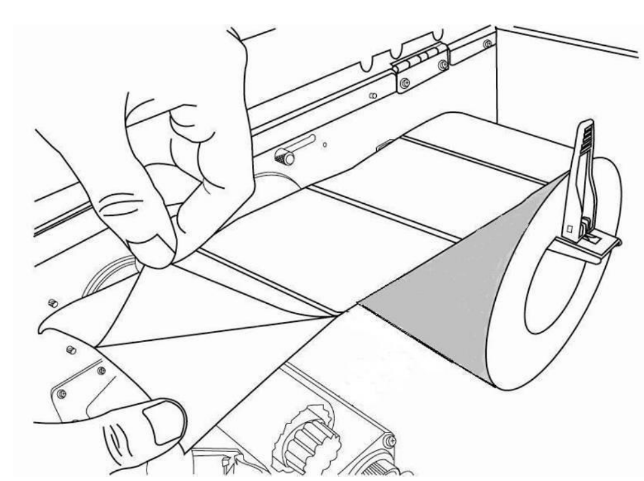

4. 4. Retire suficientes etiquetas del extremo anterior del Rollo de papel para dejar al descubierto 15 cm de soporte.

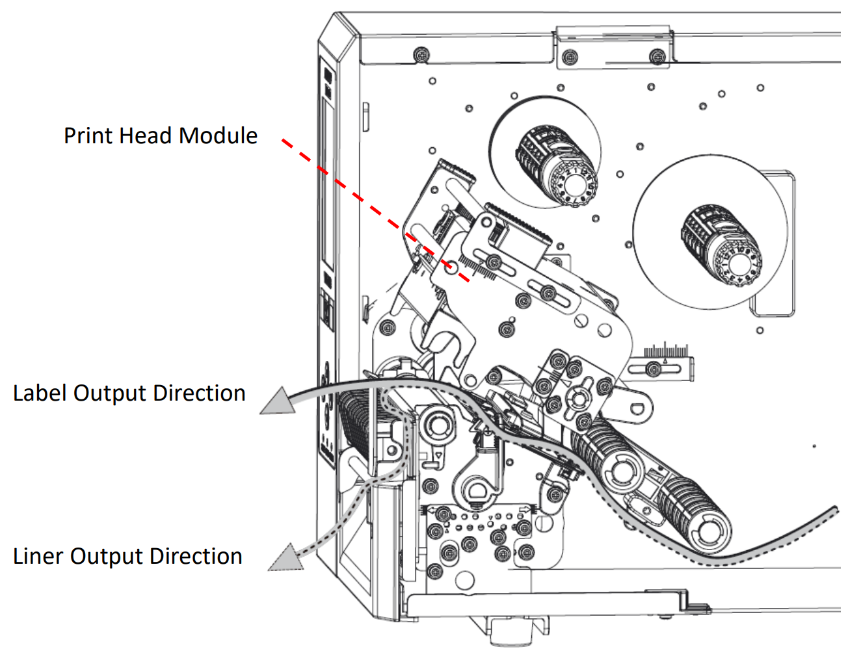

5. Guíe el soporte de papel por debajo del módulo del cabezal de impresión. Para obtener instrucciones más específicas sobre el papel, consulte
en el paso 4 del Modo estándar.

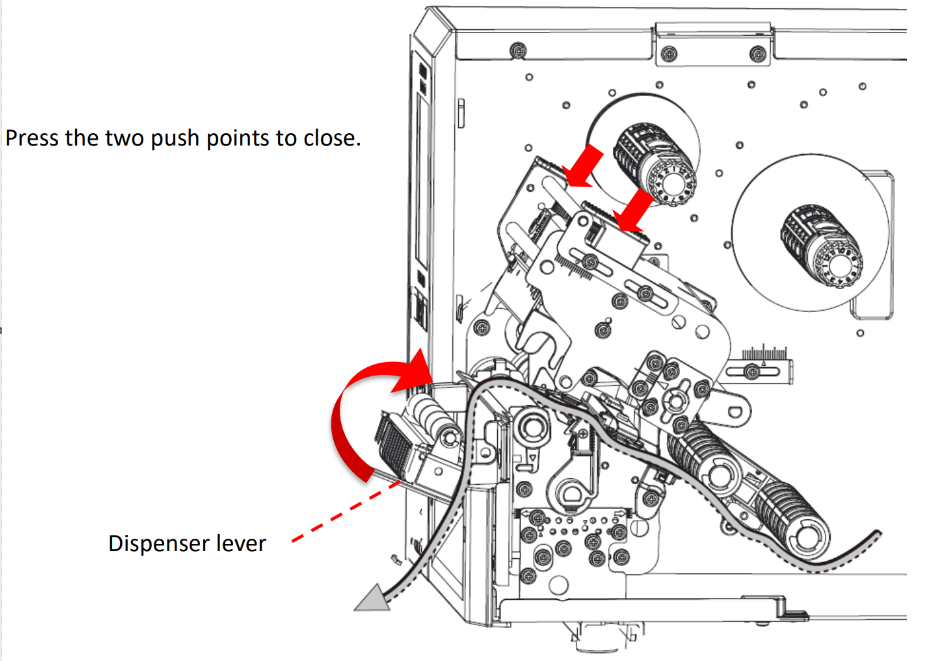

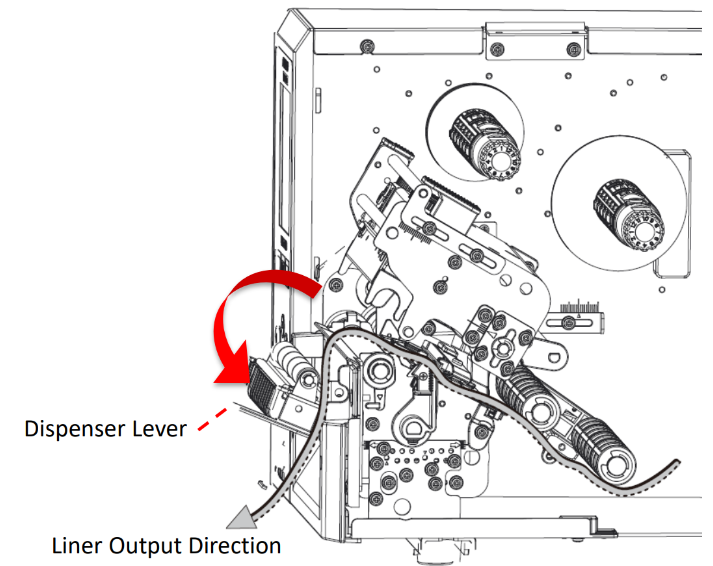

6. Empuje hacia abajo la palanca de liberación del mecanismo dispensador y guíe el soporte por detrás del módulo dispensador.

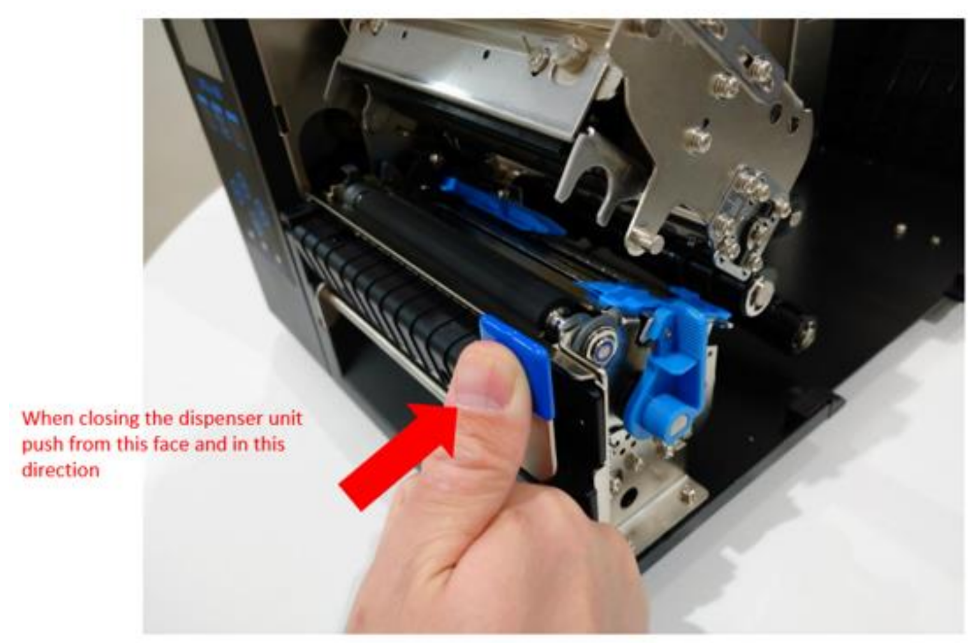

7. 7. Cierre el Modulo Dispensador utilizando los puntos de empuje. Presione firmemente los dos puntos indicados
hasta que oiga un "clic", que confirma que el módulo dispensador está bien cerrado
.
8. 8. Cierre la cubierta abierta, encienda la impresora o pulse el botón ALIMENTAR si ya está encendido.

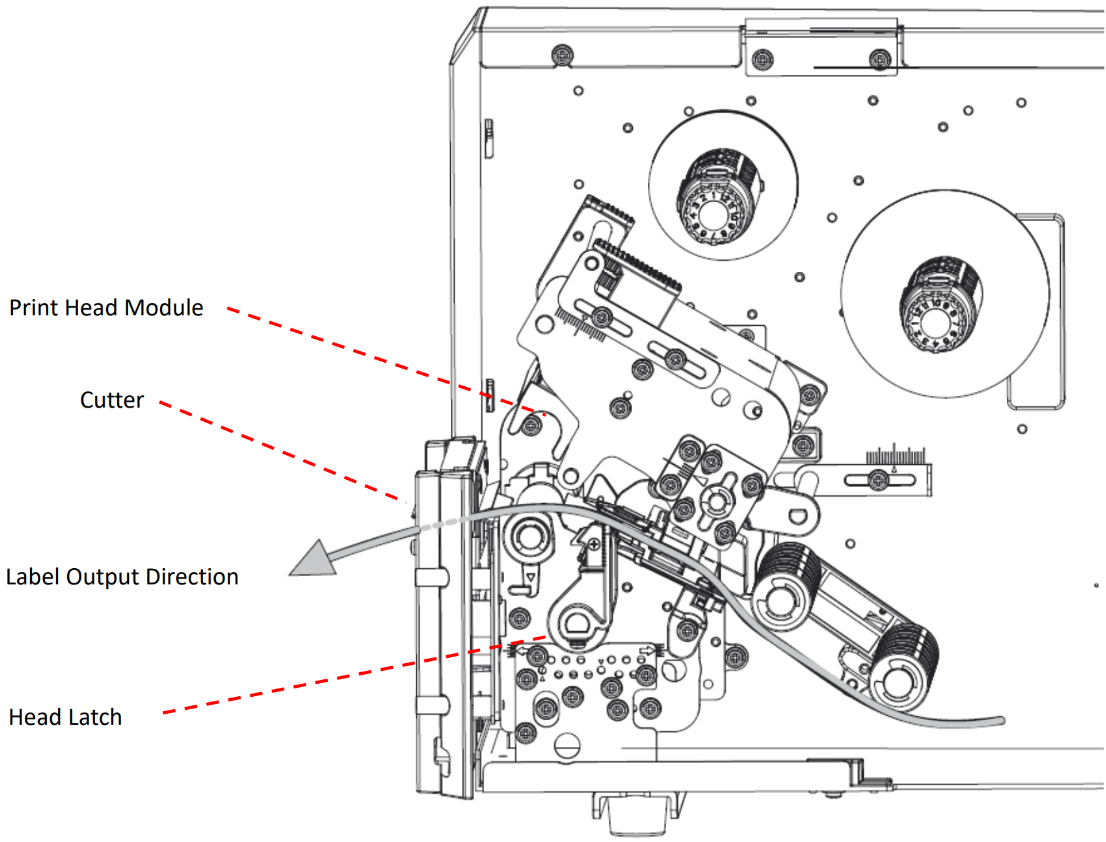

Cargar Papel en Modo Guillotina
Los pasos 1 a 3 son como en "Modo estándar".
1. Abra la cubierta. 1. Levante la cubierta abierta para dejar al descubierto el compartimento del material.
2. 2. Coloque un rollo de papel en el eje de suministro de papel y deslice la guía de papel hacia dentro.
3. Tire del pestillo del cabezal de carga de papel.
4. 4. Cargue el rollo de papel en el módulo del cabezal de impresión y por debajo de la guía del sensor de papel. Para obtener información acerca de

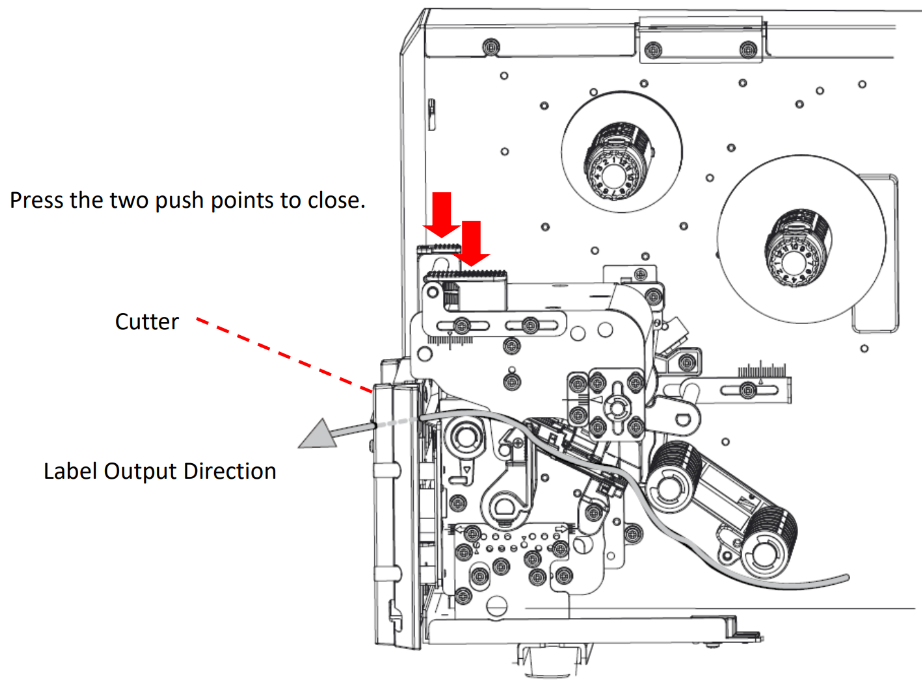

soportes de impresión más específicos, consulte el paso 4 en Modo estándar. Fije el módulo de la guillotina y
alimente el material a través de la guillotina.
5. 5. Retraiga la Guillotina. Presione firmemente los dos puntos indicados hasta que oiga un "clic", que
confirma que el módulo dispensador está bien cerrado.
6. 6. Cierre la cubierta abierta, encienda la impresora o pulse el botón ALIMENTAR si ya está encendido. La impresora
alimentará las etiquetas a través de la guillotina automáticamente.
03-80243-ES
