CL4NX Plus/CL6NX Plus Configuration Wi-Fi 802.11

Problème/question

Comment connecter le CL4NX Plus au réseau Wi-Fi 802.11 ?

Applicable à

Imprimantes CL4NX Plus/CL6NX Plus.

Résolution : Réponse

Conditions préalables : L'option Wi-Fi de la SATO CL4NX Plus doit être installée dans l'imprimante pour pouvoir configurer l'interface. Une fois le kit WLAN installé, l'interface LAN Ethernet sera désactivée. Toutes les autres interfaces sont disponibles pour la communication des données.
disponibles pour la communication des données. Pour plus de détails sur les informations relatives à l'option CL4NX Plus Wi-Fi, veuillez vous référer au Manuel de l'opérateur CL4NX Plus disponible sur ce lien.

Ce document fournit des instructions de base pour connecter la SATO CL4NX Plus au réseau Wi-Fi 802.11. Vous devrez disposer des informations nécessaires concernant les exigences de configuration spécifiques à la connexion au réseau Wi-Fi via le Mode interface afin de saisir les informations dans les paramètres applicables de l'interface Wi-Fi.

Après avoir installé l'interface WLAN 802.11 (ou si elle a été installée en usine), vous devrez configurer les paramètres du réseau sans fil afin de vous connecter en mode Ad-hoc (peer-to-peer) ou en mode Infrastructure (SSID). Les instructions ci-dessous illustrent les étapes de la configuration du CL4NX Plus Wi-Fi en mode Infrastructure.

1) Imprimez la CL4NX Plus Hors ligne et appuyez sur ENTER pour accéder au menu Paramètres.

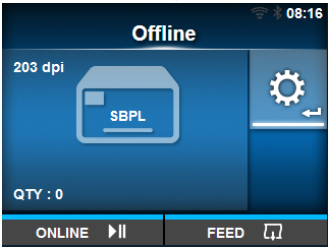

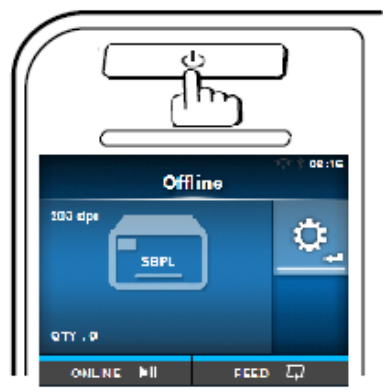

Imprimante hors ligne, accédez au menu Paramètres en appuyant sur le bouton ENTER du clavier. Remarquez l'icône d'intensité du signal Wi-Fi dans la ligne d'état de l'écran LCD, indiquant que l'option Wi-Fi 802.11 est installée mais non connectée (grisée).

2) Dans le menu Paramètres, naviguez jusqu'au menu Interface et appuyez sur la touche ENTER.

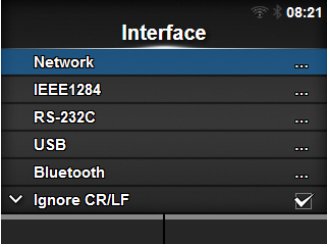

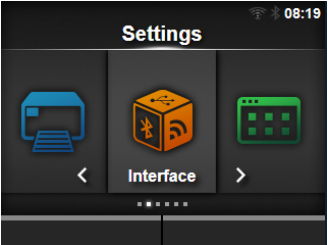

Figure 2 : Utilisez les flèches directionnelles du clavier pour naviguer jusqu'à l'icône du menu Interface et appuyez sur le bouton ENTER du clavier.

3) Dans le menu Interface, sélectionnez Réseau dans le menu et appuyez sur ENTER pour configurer les paramètres du réseau.

Figure 3 : Sélectionnez Réseau dans le menu à l'aide des boutons de navigation et appuyez sur la touche ENTER du clavier.

4) Dans le menu Réseau, sélectionnez Paramètres et appuyez sur ENTER.

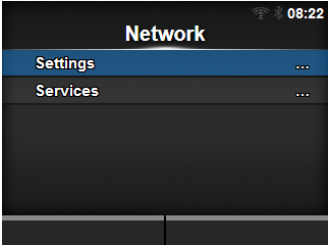

Figure 4 : Sélectionnez Paramètres dans le menu et appuyez sur le bouton ENTER du clavier.

5) Sélectionnez Wi-Fi dans le menu et appuyez sur ENTER pour configurer les paramètres Wi-Fi.

Figure 5 : Sélectionnez Wi-Fi dans le menu à l'aide des boutons de navigation et appuyez sur ENTER sur le clavier.

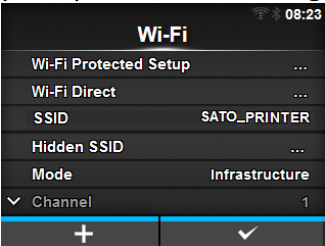

6) Dans le menu Wi-Fi, sélectionnez Mode et appuyez sur ENTER pour passer à Infrastructure et appuyez sur le bouton .

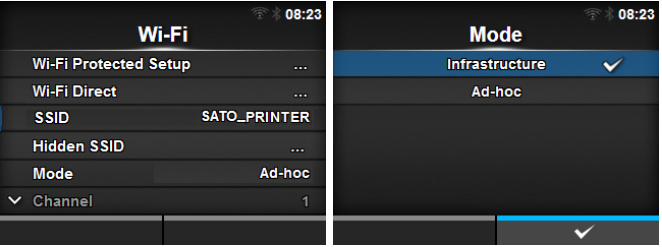

Figure 6 : Sélectionnez Mode dans le menu à l'aide des boutons de navigation et appuyez sur le bouton du clavier pour choisir Infrastructure.

? Appuyez sur le bouton pour enregistrer la sélection.

7) De retour dans le menu Wi-Fi, appuyez sur le bouton pour enregistrer la sélection ou appuyez sur le bouton (retour) et vous serez invité à enregistrer les modifications.

Figure 7 : Après avoir sélectionné le Mode Infrastructure, appuyez sur le bouton pour enregistrer les paramètres ou appuyez sur le bouton retour pour être invité à enregistrer les modifications.

Une fois les paramètres enregistrés, il est recommandé d'éteindre et de rallumer l'imprimante pour initialiser l'interface Wi-Fi avec les changements de configuration.
avec le changement de configuration.

8) Après le redémarrage de CL4NX, retournez au menu Wi-Fi (étapes 1-5) et sélectionnez SSID dans le menu Wi-Fi et appuyez sur le bouton ENTER.

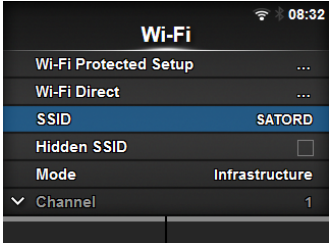

Figure 8 : L'écran affiche le réseau Wi-Fi détecté par le produit.

Sélectionnez le Nom du réseau Wi-Fi que vous souhaitez connecter à l'aide des boutons / et appuyez sur le bouton pour confirmer.

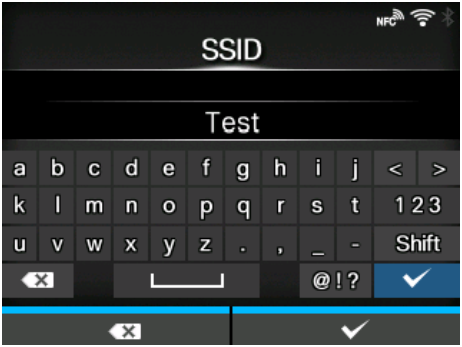

Figure 9 : Pour enregistrer manuellement un réseau Wi-Fi, appuyez sur le bouton et saisissez le nom du réseau. Vous pouvez saisir un maximum de 32 caractères. Il est possible d'utiliser des alphabets (majuscules et minuscules), des chiffres et des symboles.

9) Après avoir effectué la sélection du SSID, s'il existe des protocoles de sécurité pour le WLAN (WEP/WPA/WPA2, etc.), vous devrez fournir les informations nécessaires pour les protocoles de sécurité pour le WLAN. Le CL4NX doit indiquer le protocole de sécurité utilisé (vous pouvez le mettre en surbrillance et appuyer sur ENTER pour modifier la sélection) et vous permettre d'entrer les informations clés pour vous connecter au SSID.

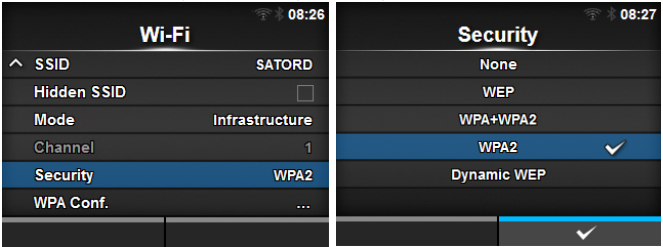

Figure 10 : Sélectionnez Sécurité pour voir quelle méthode de Chiffrage est utilisée pour se connecter au SSID sécurisé ? Appuyez sur ENTER pour confirmer le protocole de Sécurité.

10) Après avoir sélectionné le protocole de Sécurité approprié pour le SSID, vous devrez configurer le Chiffrage utilisé pour le protocole de Sécurité. Dans l'exemple ci-dessous, l'authentification au SSID se fera par WPA2. Sélectionnez Conf. WPA dans le menu Wi-Fi et appuyez sur ENTER.

Figure 11 : Sélectionnez Conf. WPA dans le menu Wi-Fi et appuyez sur la touche ENTER. ENTER pour configurer les paramètres du protocole de Sécurité sélectionné.

11) Dans le menu Conf. WPA, choisissez la méthode d'Authentification WPA et mettez PSK en surbrillance pour entrer la clé
? Utilisez la touche DELETE pour effacer toutes les valeurs pré-remplies et les touches de navigation pour mettre en surbrillance le caractère approprié afin de compléter la phrase de passe/clé pour le SSID et appuyez sur le bouton ? pour sauvegarder.

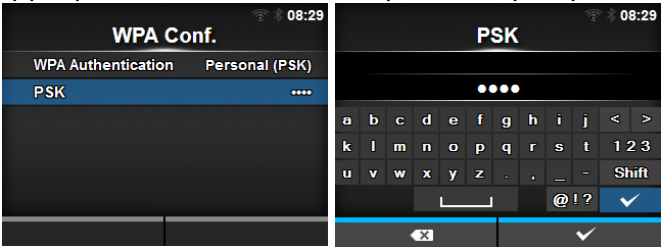

Figure 12 : Une fois que vous avez choisi les paramètres appropriés du protocole de sécurité, vous pouvez utiliser l'écran LCD pour saisir la phrase d'authentification en utilisant les touches de navigation pour sélectionner les caractères et en appuyant sur la touche ? ENTER pour saisir le caractère sélectionné. Vous pouvez passer des minuscules aux majuscules en choisissant le bouton Décalage, des caractères numériques en choisissant le bouton 123 ou des caractères spéciaux en choisissant le bouton [@ !?]. Une fois que vous avez saisi les caractères corrects, appuyez sur la touche pour enregistrer et revenir au menu Conf. WPA.

12) Appuyez sur le bouton (retour) pour revenir au menu Wi-Fi et appuyez sur le bouton pour enregistrer les paramètres de configuration Wi-Fi. Si toutes les informations ont été correctement saisies, vous devriez voir l'indicateur d'intensité du signal Wi-Fi s'allumer dans la ligne État Wi-Fi sur l'écran LCD (figure 12).

Figure 13 : Écran LCD affichant l'icône WLAN et l'intensité du signal
