Problème/question

Comment charger le Ruban.

Applicable à

CG408TT, CG412TT

Résolution :

Chargement du Ruban

Attention
? Lors du Remplacer ruban carbone, gardez à l'esprit que la Tête d'impression et sa zone environnante restent chaudes.
Tenez vos doigts à l'écart de ces zones pour éviter toute blessure.
? Évitez de toucher même le bord de la Tête d'impression à mains nues.

03-80092-FR

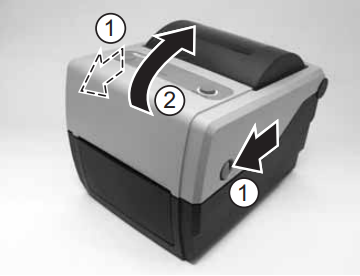

1. L'alimentation électrique étant coupée, tirez les Loquets ouverture/fermeture du capot des deux côtés de l'imprimante vers vous pour déverrouiller le capot supérieur, puis ouvrez le capot supérieur . Remarque : Veillez à ce que le capot repose fermement afin qu'il ne tombe pas vers l'avant et ne vous blesse pas les mains.

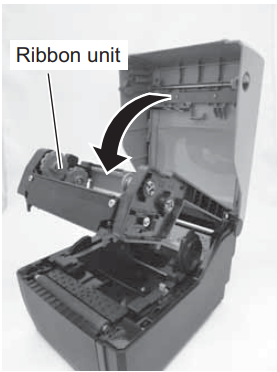

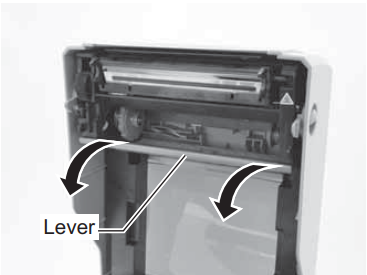

2. Tirez le levier situé au milieu de l'Unité de ruban vers le bas pour faire sortir l'Unité de ruban. Il suffit ensuite de laisser retomber l'Unité de ruban. Une Butée se trouve à mi-chemin de sa plage de mouvement et empêche l'Unité de ruban de s'enclencher vers le bas.

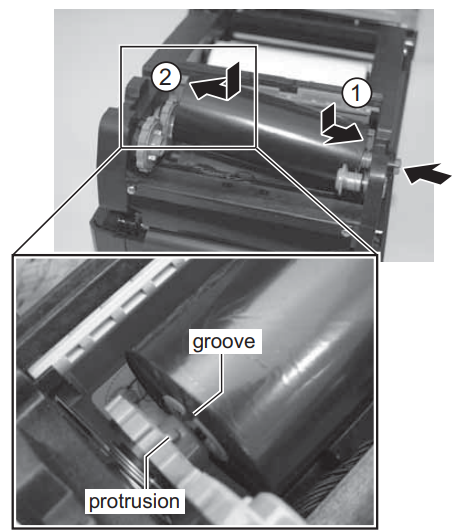

3. Ouvrez l'emballage du ruban de carbone, puis chargez le ruban dans l'Unité de fourniture du ruban. En déroulant le ruban dans le sens des aiguilles d'une montre, poussez le rouleau de ruban vers le côté droit de l'Unité de fourniture du ruban . Fixez ensuite l'autre côté du rouleau de ruban à gauche de l'Unité de fourniture de ruban . Tournez le rouleau de ruban jusqu'à ce que le mandrin s'enclenche sur la protubérance de l'Unité de ruban gauche. Remarque : N'utilisez que des rubans carbone SATO d'origine pour obtenir une qualité d'impression maximale et assurer la longévité de l'imprimante.

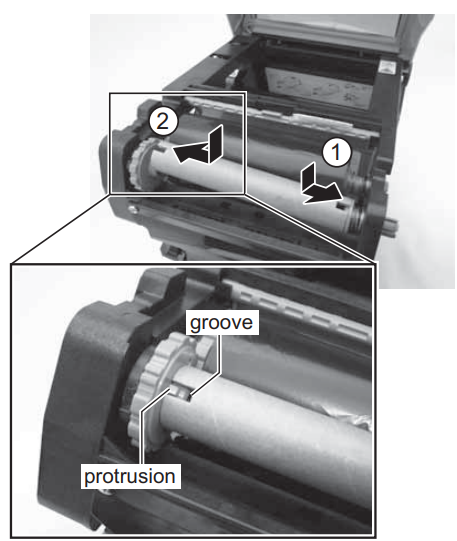

4. Montez le mandrin de ruban vide sur l'unité d'enroulement du ruban de la même manière qu'à l'étape 3 ci-dessus. Lors du premier chargement du ruban carbone, utilisez le mandrin de ruban vide fourni avec l'imprimante. Toutefois, le mandrin de ruban suivant peut être obtenu à partir du dernier rouleau de ruban utilisé.

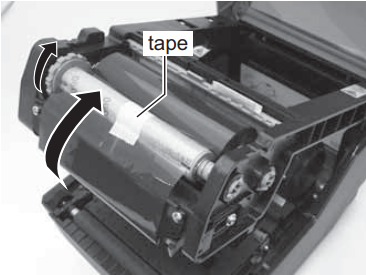

5. Depuis l'Unité de fourniture du ruban, faites passer le ruban de carbone sous l'ensemble de la Tête d'impression jusqu'à l'Unité d'enroulement du ruban. Fixez le ruban de carbone au mandrin de ruban à l'aide de ruban adhésif et enroulez-le plusieurs fois dans le sens indiqué par la flèche de rotation. Confirmez que le ruban a été chargé comme indiqué dans la figure ci-dessous ou comme illustré sur la face intérieure du Capot supérieur. Remarque : Le côté terne (côté encre) du ruban doit être orienté vers l'extérieur lorsqu'il traverse la tête d'impression .

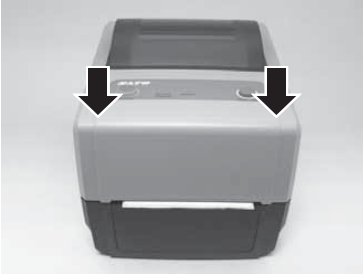

6. Capotez le Capot supérieur jusqu'à ce qu'il s'enclenche. Remarque : ? Veillez à ne pas vous pincer les doigts en fermant le Capot supérieur.
7. Après avoir chargé l'Étiquette et le Ruban carbone, effectuez un test d'impression pour vérifier que le rouleau de support et le ruban ont été correctement chargés. Voir la section 3.3 Mode d'impression d'essai de l'Utilisateur pour les instructions relatives à l'exécution d'une impression d'essai.
