Problème/question
L'Imprimante ne sort pas le support.
Applicable à
WT4-AXB
Résolution :
L'Étiquette n'est pas chargée correctement. Veuillez recharger le support.
Les imprimantes SATO BASIC LINE WT4-AXB proposent trois modes de chargement différents : standard,
distributeur ou avec massicot.
⚫ Le mode standard vous permet de collecter chaque étiquette librement.
⚫ Le mode Distributeur décolle la Doublure de l'étiquette au fur et à mesure de l'impression. Une fois l'étiquette
retirée, l'étiquette suivante est imprimée.
⚫ Le mode Découpage coupe automatiquement l'étiquette après son impression. Il existe un type de massicot pour
couper les supports.
Chargement du support en mode standard

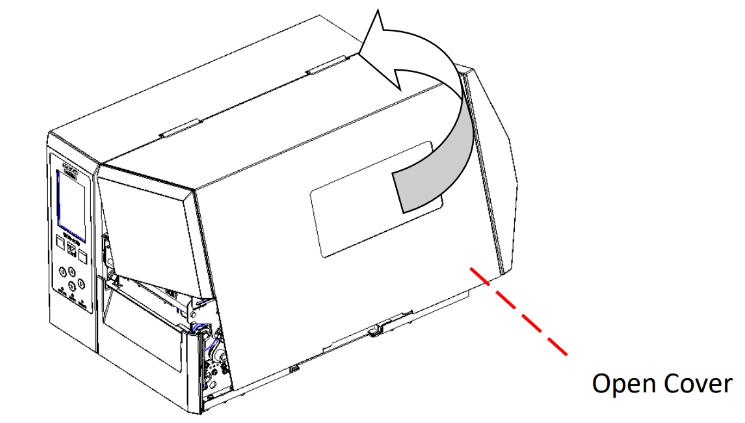

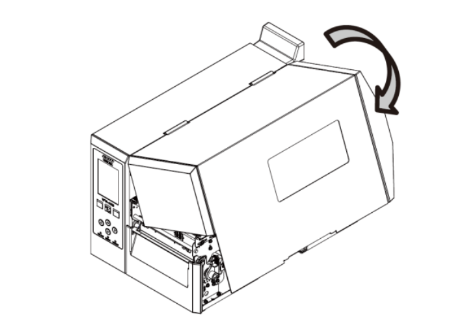

1. Soulevez le capot ouvert pour exposer le compartiment du support.

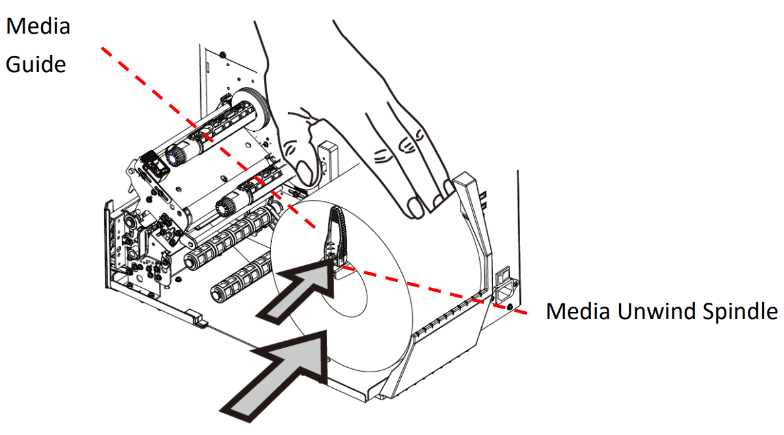

2. Insérez le rouleau de support dans l'Axe d'alimentation du support et faites glisser le guide papier vers l'intérieur.

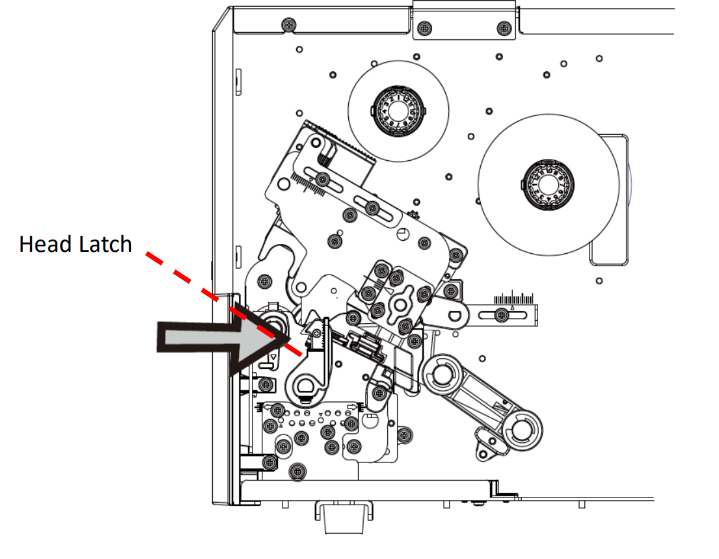

3. Poussez vers la droite le loquet de la Tête pour charger le support.

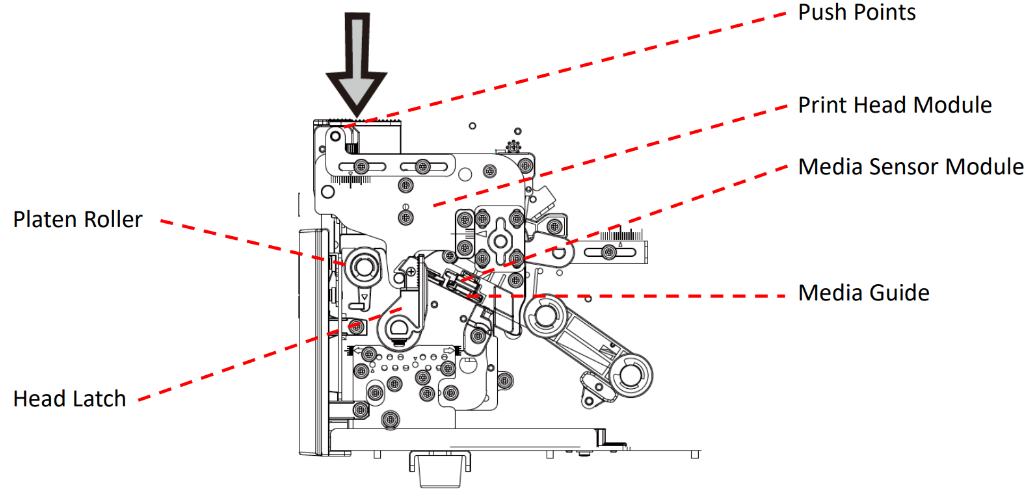

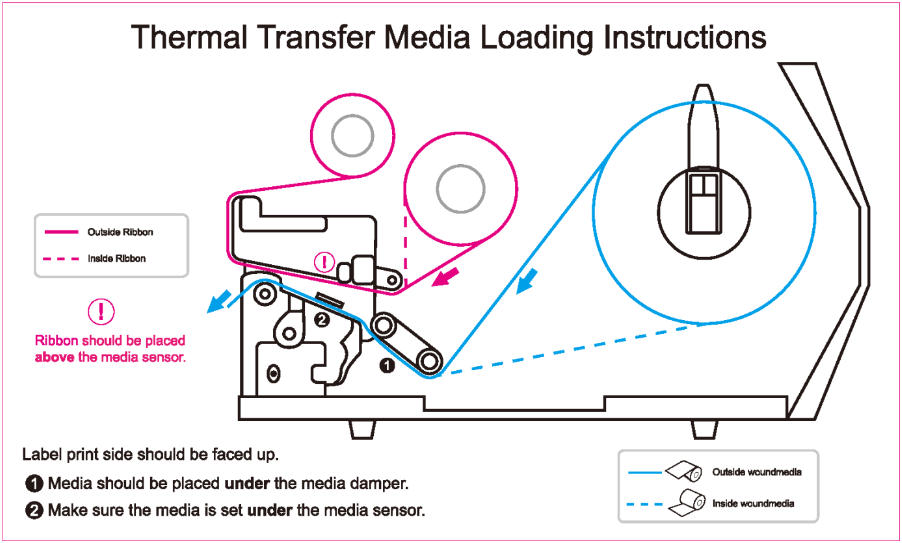

4. L'étiquette doit être orientée vers le haut pour que le support passe à travers le module de la tête d'impression. Faites passer l'Étiquette
sous le 'media guide' et à travers l'amortisseur jusqu'à ce qu'il se verrouille en place. Ensuite, faites-le passer
sous le module de guide du détecteur de papier et sur le rouleau.
5. Appuyez sur les deux points de poussée pour accrocher le support.
6. Capot ouvert.
Chargement du support en Mode de distribution
Les étapes 1 à 3 sont identiques au "Mode standard".
1. Soulevez le capot ouvert pour exposer le compartiment du support.
2. Chargez un rouleau de support dans l'Axe d'alimentation et faites glisser le Guide papier vers l'intérieur.
3. Tirez sur le loquet de tête pour charger le support.

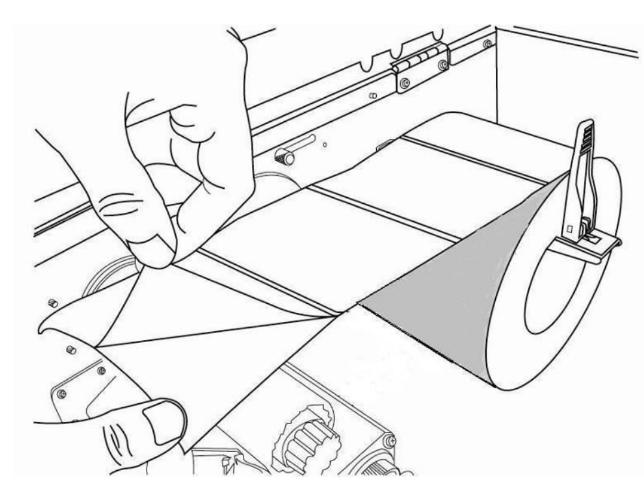

4. Retirez suffisamment d'étiquettes de l'extrémité avant du rouleau de support pour exposer 6 pouces de doublure.
5. Guidez le support sous le module de la tête d'impression. Pour un Guidage du support plus spécifique,
reportez-vous à l'étape 4 en Mode Standard.

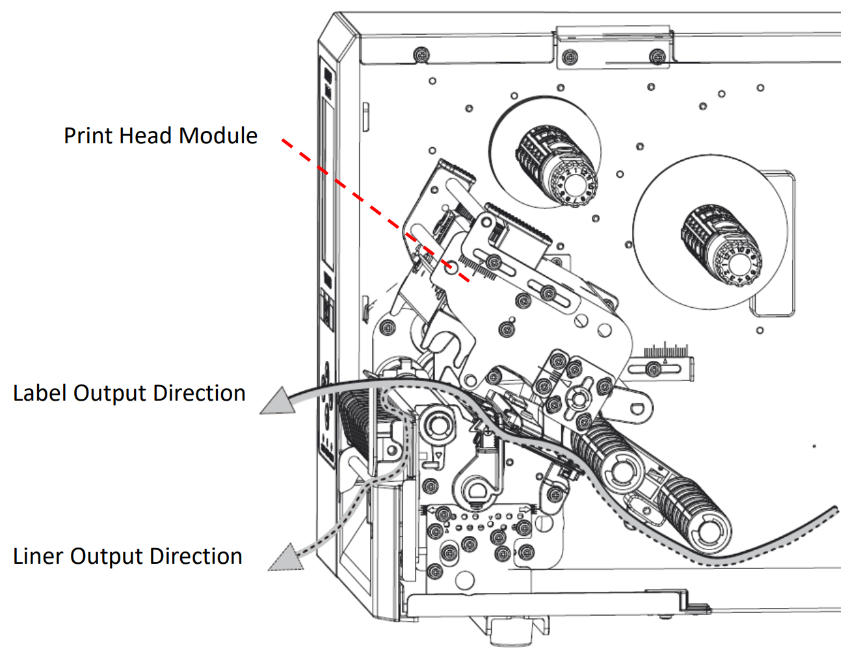

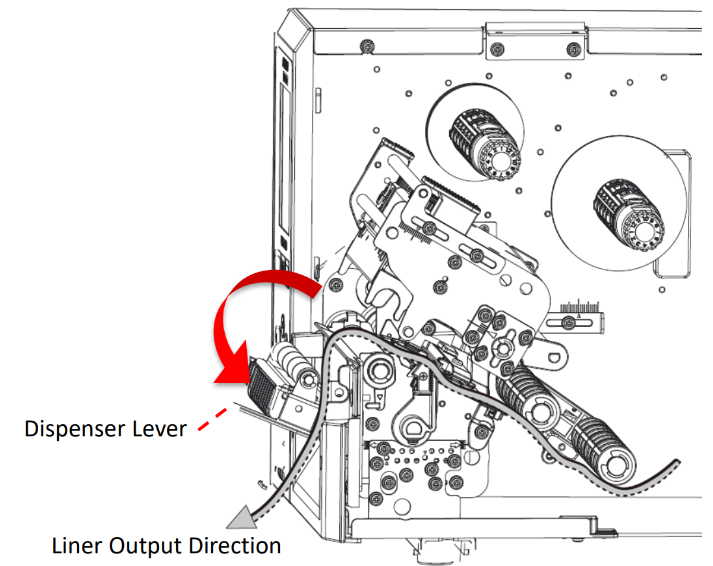

6. Poussez vers le bas le levier de déverrouillage du mécanisme du Distributeur et guidez la doublure du support derrière le module du Distributeur.

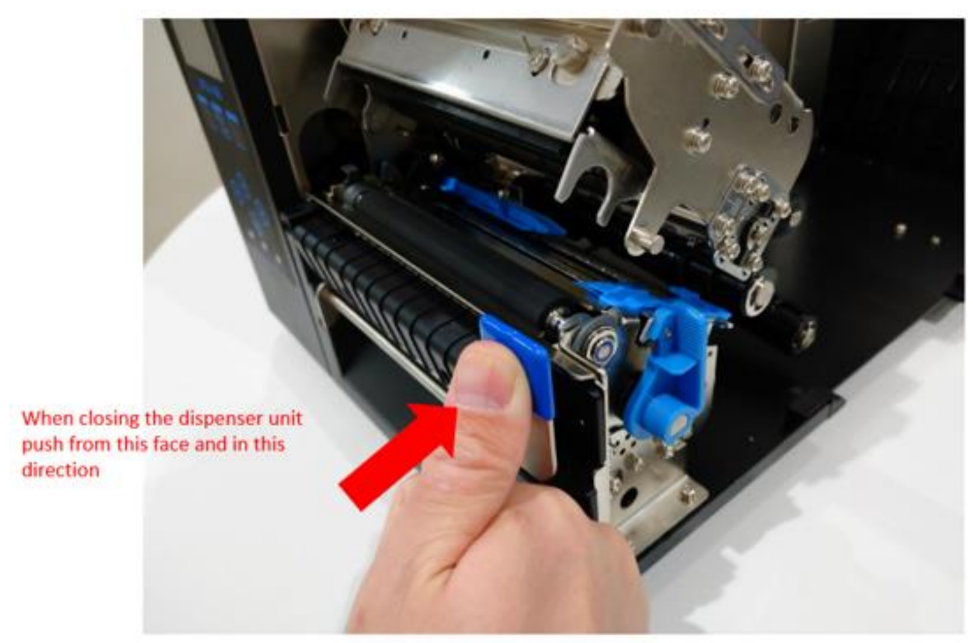

7. Fermez le module Distributeur en utilisant les points de poussée. Appuyez fermement sur les deux points indiqués
jusqu'à ce que vous entendiez un " clic ", ce qui confirme que le module de distribution est bien fermé
.
8. Capotez le couvercle ouvert, mettez l'imprimante sous tension ou appuyez sur le bouton ALIMENTATION si elle est déjà sous tension.
Charger une Étiquette en mode Massicot
Les étapes 1 à 3 sont identiques au "Mode standard".
1. Soulevez le capot ouvert pour exposer le compartiment du support.
2. Chargez un rouleau de support dans l'Axe d'alimentation et faites glisser le Guide papier vers l'intérieur.
3. Tirez sur le loquet de tête pour charger le support.

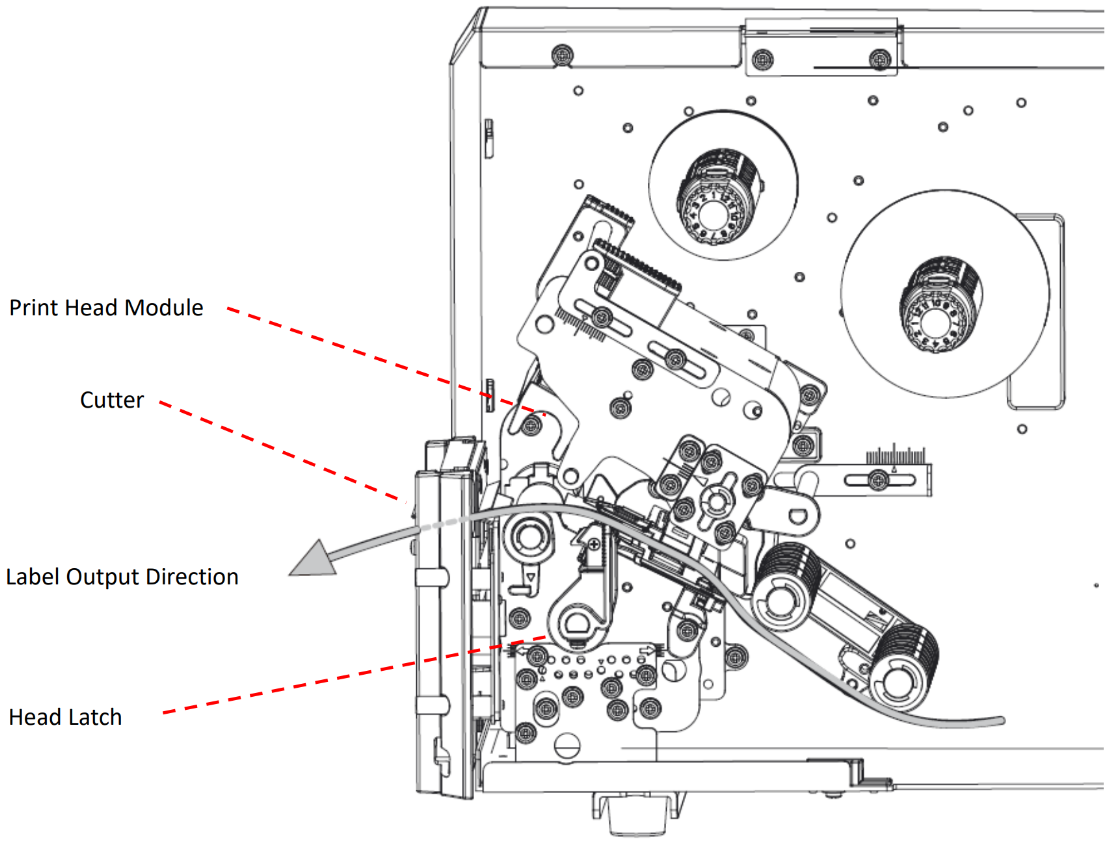

4. Chargez le rouleau de support dans le module de la tête d'impression et sous le guide du détecteur de papier. Pour
des supports en plomb plus spécifiques, reportez-vous à l'étape 4 en Mode standard. Fixez le module de coupe et
faites passer le média par le module de coupe.

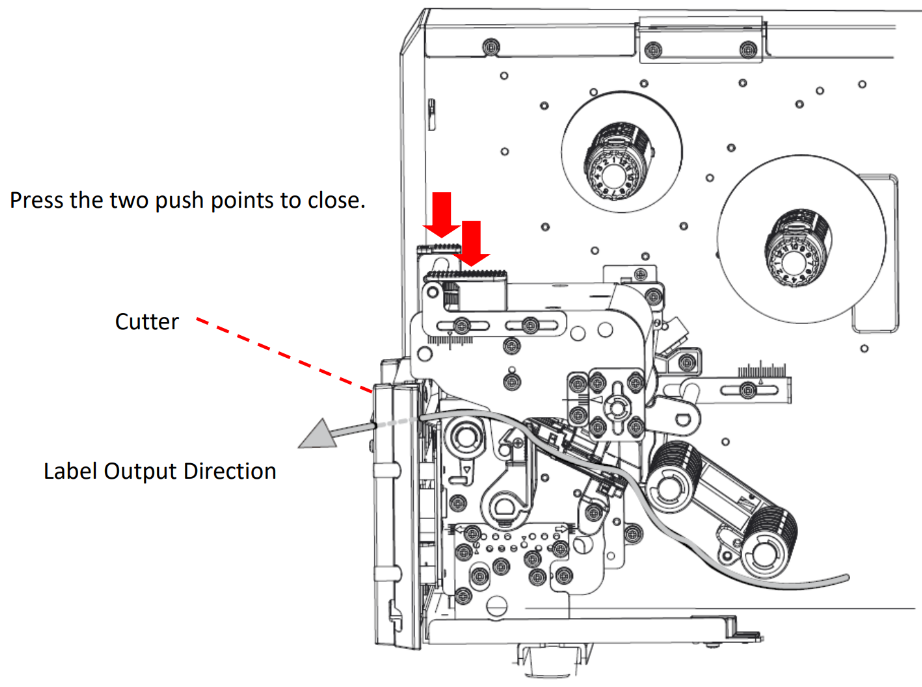

5. Rétractez le massicot. Appuyez fermement sur les deux points indiqués jusqu'à ce que vous entendiez un " clic ", ce qui
confirme que le module Distributeur est bien fermé.
6. Capotez le couvercle ouvert, mettez l'imprimante sous tension ou appuyez sur le bouton ALIMENTATION si elle est déjà sous tension. L'imprimante
fera alors passer automatiquement les étiquettes à travers le massicot.
03-80243-FR
