Model yang berlaku: S8xNX
Silakan lihat di bawah ini.

Anda dapat dengan mudah melepas dan mengganti kepala cetak yang rusak atau aus.

Jangan menghidupkan atau mematikan produk, menyambungkan atau mencabut kabel daya saat tangan Anda basah. Melakukan hal tersebut dapat menyebabkan sengatan listrik.
Putuskan kabel daya dari stopkontak AC sebelum Anda mengganti kepala cetak.
Kenakan sarung tangan sebelum mengganti kepala cetak, untuk mencegah kerusakan pada kepala cetak.

Lihat video berikut untuk prosedur penggantian individual.

Untuk Jenis Standar/Tangan Kiri

Ganti Kepala Cetak (S84NX)

Ganti Kepala Cetak (S86NX)

Untuk Jenis Berlawanan/Tangan Kanan

Ganti Kepala Cetak (S84NX)

Ganti Kepala Cetak (S86NX)

1.	Pastikan produk dalam keadaan mati, dan cabut kabel daya dari stopkontak AC.

2.	Buka penutup atas.

Buka penutup atas sepenuhnya untuk mencegah penutup terjatuh secara tidak sengaja.

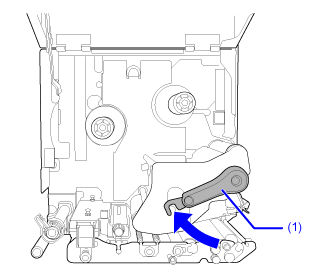

3.	Putar tuas pengunci kepala (1) searah jarum jam untuk membuka kunci kepala cetak.

Kepala cetak dan sekelilingnya panas setelah pencetakan. Tunggu hingga produk mendingin.

Menyentuh tepian kepala cetak dengan tangan kosong dapat mengakibatkan cedera.

4.	Keluarkan media dan pita jika sudah terpasang.

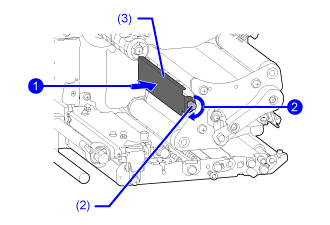

5.	Kendurkan sekrup ibu jari (2) yang terpasang pada penutup (3) di sisi rakitan kepala cetak , dan lepaskan penutup (3) .

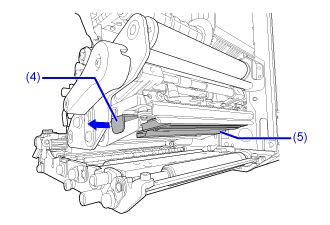

6.	Tarik tab (4) untuk melepaskan kepala cetak (5).

Topang kepala cetak dengan tangan Anda saat kepala cetak dilepaskan.

Nomor telepon 7.

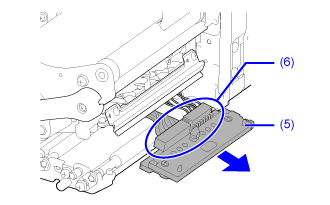

Tarik keluar kepala cetak (5) dan lepaskan semua konektor (6) dari kepala cetak yang rusak (5).

(Hanya S84NX ) Untuk model RFID , antena RFID UHF dipasang pada kepala cetak. Berhati-hatilah agar tidak menarik kabel antena terlalu kuat saat mengganti kepala cetak. Hubungi pengecer, dealer, atau dukungan teknis SATO untuk informasi lebih lanjut.

8.	Hubungkan semua konektor (6) ke kepala cetak baru.

Handle kepala cetak dengan hati-hati. Jangan mengotori atau menggores permukaan kepala cetak yang sensitif.

Nomor 9.

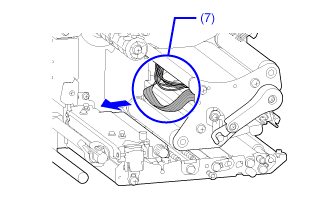

Tarik kembali dan atur kabel (7) dari atas rakitan kepala cetak.

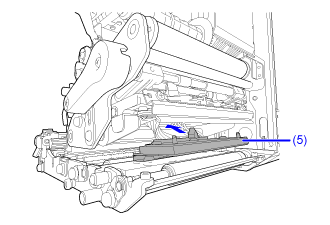

10.	Pasang kepala cetak (5) ke rakitan kepala cetak.

Sejajarkan kepala cetak dan tekan kepala cetak ke atas hingga terkunci.

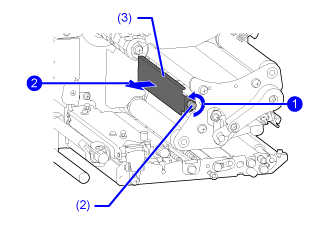

11.	Pasang kembali penutup (3) ke bagian atas rakitan kepala cetak , dan kencangkan sekrup ibu jari (2) .

Saat memasang penutup, berhati-hatilah agar tidak menjepit kawat.

12.	Pasang kembali media dan pita jika Anda melepaskannya pada langkah 4.
