Model yang berlaku: S8xNX
Silakan lihat di bawah ini.

Anda dapat dengan mudah melepas dan mengganti rol platen yang rusak atau aus.

Jangan menghidupkan atau mematikan produk, menyambungkan atau mencabut kabel daya saat tangan Anda basah. Melakukan hal tersebut dapat menyebabkan sengatan listrik.

Putuskan kabel daya dari stopkontak AC sebelum Anda mengganti rol platen.

Alat yang dibutuhkan

Obeng Phillips

Panduan untuk Mengganti Rol Platen

rol platen memiliki tanda bergaris di sisi kiri. Jika tanda bergaris mulai memudar, itu menandakan bahwa Anda harus mengganti rol platen.

Ini hanyalah panduan umum. Kondisi keausan rol platen bervariasi tergantung pada media yang digunakan. Dalam kasus apa pun, ganti rol platen yang aus jika memengaruhi kualitas cetak produk.

Tonton video di bawah untuk mengetahui prosedurnya.

Jenis Standar/Tangan Kiri

Jenis Berlawanan/Tangan Kanan

1.	Pastikan produk dalam keadaan mati, dan cabut kabel daya dari stopkontak AC.

2.	Buka penutup atas.

Buka penutup atas sepenuhnya untuk mencegah penutup terjatuh secara tidak sengaja.

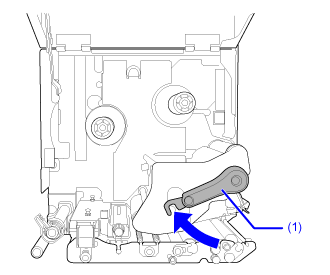

3.	Putar tuas pengunci kepala (1) searah jarum jam untuk membuka kunci kepala cetak.

Kepala cetak dan sekelilingnya panas setelah pencetakan. Berhati-hatilah agar tidak terbakar.

Menyentuh tepian kepala cetak dengan tangan kosong dapat mengakibatkan cedera.

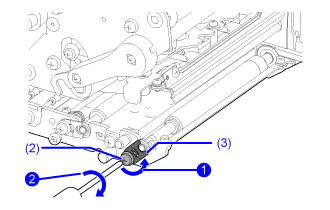

4.	Kendurkan sekrup (2) sampai klem bantalan (3) dilepaskan .

Jangan melepas sekrupnya.

5.	Lepaskan bantalan (4) dari sasis dan poros rol platen (5).

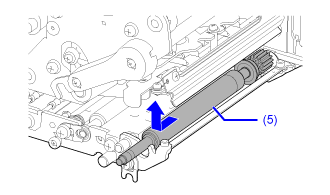

6.	Tarik keluar rol platen (5) dari produk dan ganti dengan rol platen baru.

Nomor telepon 7.

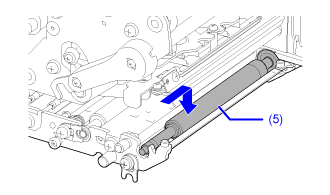

Masukkan ujung roda gigi rol platen (5) sepenuhnya ke dalam rangka tengah produk.

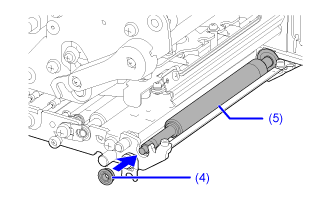

8.	Pasang kembali bantalan (4) ke sasis dan poros rol platen (5).

Nomor 9.

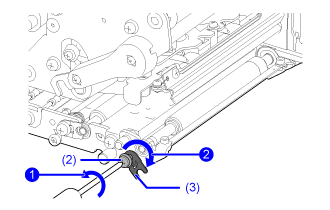

Putar klem bantalan (3) ke bantalan

dan pasangkan dengan sekrup (2)
