Masalah/Pertanyaan
Cara menghubungkan CL4NX Plus ke Jaringan Wi-Fi 802.11
Berlaku Untuk
Printer CL4NX Plus/CL6NX Plus.
Resolusi/Jawaban
Prasyarat: Opsi Wi-Fi SATO CL4NX Plus harus terpasang di printer agar dapat mengonfigurasi antarmuka. Setelah kit WLAN terpasang, antarmuka LAN Ethernet akan dinonaktifkan. Semua antarmuka lainnya akan dinonaktifkan.
Tersedia untuk komunikasi data. Untuk detail lengkap tentang informasi Wi-Fi CL4NX Plus, silakan merujuk ke Panduan Operator CL4NX Plus yang tersedia di tautan ini .
Dokumen ini berisi instruksi dasar untuk menghubungkan SATO CL4NX Plus ke Jaringan Wi-Fi 802.11. Anda memerlukan informasi yang diperlukan mengenai persyaratan konfigurasi khusus untuk terhubung ke Wi-Fi melalui Mode Infrastruktur agar dapat memasukkan informasi ke dalam pengaturan antarmuka Wi-Fi yang berlaku.
Setelah memasang antarmuka WLAN 802.11 (atau terpasang di pabrik), Anda perlu mengonfigurasi pengaturan jaringan nirkabel agar dapat terhubung secara nirkabel ke mode Ad-hok (peer-to-peer) atau Infrastruktur (SSID). Petunjuk di bawah ini menunjukkan langkah-langkah untuk mengonfigurasi Wi-Fi CL4NX Plus melalui Mode Infrastruktur.
1) Letakkan printer CL4NX Plus OFFLINE dan tekan
ENTER untuk mengakses Menu Pengaturan

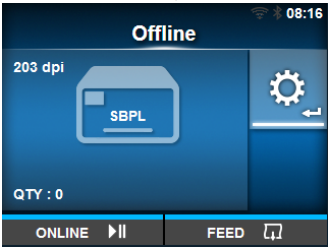

Gambar 1: Dengan printer Offline, akses menu Pengaturan dengan menekan Tekan Tombol ENTER pada keypad. Catatan ikon kekuatan sinyal Wi-Fi di baris status pada LCD yang menunjukkan bahwa opsi Wi-Fi 802.11 terpasang tetapi tidak terhubung (berwarna abu-abu).
2) Di Menu Pengaturan , navigasikan pilihan ke menu Antarmuka dan tekan MEMASUKI

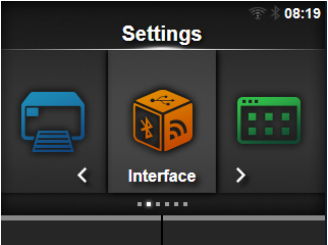

Gambar 2: Gunakan panah arah pada keypad untuk menavigasi ke ikon Menu Antarmuka dan tekan Tombol ENTER pada papan tombol.
3) Di Menu Antarmuka , pilih Jaringan di menu dan tekan ENTER untuk mengonfigurasi pengaturan jaringan.

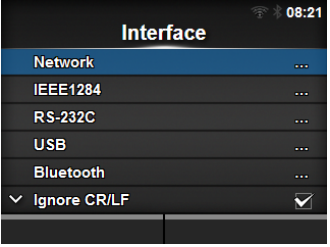

Gambar 3: Pilih Jaringan di menu menggunakan tombol navigasi dan tekan Tombol ENTER pada papan tombol.
4) Di menu Jaringan , pilih Pengaturan dan tekan MEMASUKI

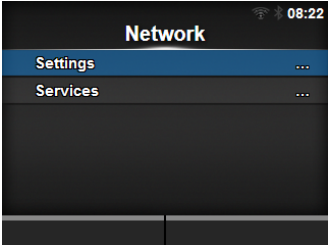

Gambar 4: Pilih Pengaturan dari menu dan tekan Tombol ENTER pada papan tombol.
5) Pilih Wi-Fi di menu dan tekan ENTER untuk mengonfigurasi pengaturan Wi-Fi

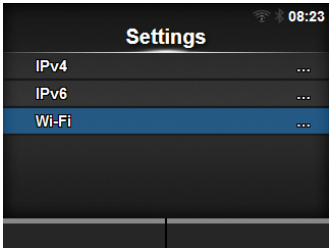

Gambar 5: Pilih Wi-Fi dari menu menggunakan tombol navigasi dan tekan Tombol ENTER pada papan tombol.
6) Di menu Wi-Fi , pilih Mode dan tekan ENTER untuk mengubah ke Infrastruktur dan tekan Tombol.

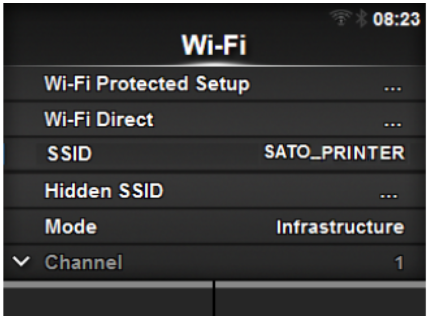

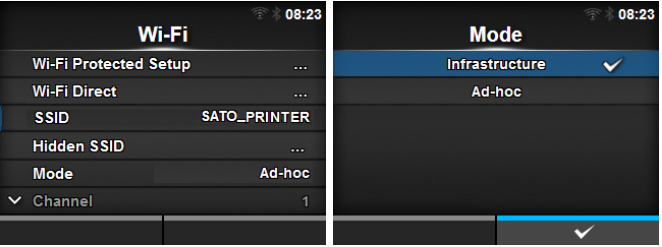

Gambar 6: Pilih Mode dari menu menggunakan tombol navigasi dan tekan
Tombol pada keypad untuk kemudian memilih Infrastruktur
– Tekan tombol untuk menyimpan pilihan.
7) Kembali ke menu Wi-Fi , tekan Tombol untuk menyimpan pilihan atau tekan
(kembali) dan Anda akan diminta untuk menyimpan perubahan.
Gambar 7: Setelah membuat pilihan untuk Mode Infrastruktur, tekan tombol Tombol untuk menyimpan pengaturan atau jika Anda menekan Tombol kembali, Anda akan diminta untuk menyimpan perubahan
Setelah pengaturan disimpan, disarankan untuk mematikan/menghidupkan kembali printer untuk menginisialisasi Wi-Fi
antarmuka dengan perubahan konfigurasi.
8) Setelah memulai ulang CL4NX, navigasikan kembali ke menu Wi-Fi (langkah 1-5) dan pilih SSID dari menu Wi-Fi dan tekan Tombol ENTER .
Gambar 8: Layar menampilkan jaringan Wi-Fi yang terdeteksi oleh produk.
Pilih nama jaringan Wi-Fi yang ingin Anda sambungkan menggunakan
/
tombol dan tekan tombol untuk konfirmasi.

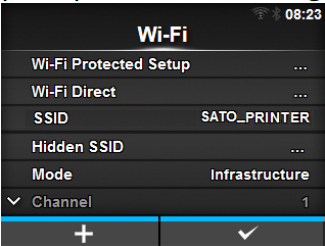

Gambar 9: Untuk mendaftarkan jaringan Wi-Fi secara manual, tekan tombol Tombol dan masukkan nama jaringan. Anda dapat memasukkan maksimal 32 karakter. Alfabet (huruf kapital dan kecil), angka, dan simbol dapat digunakan.
9) Setelah memilih SSID , jika terdapat protokol keamanan WLAN (WEP/WPA/ WPA2, dll.), Anda perlu memberikan informasi yang diperlukan untuk protokol keamanan WLAN tersebut. CL4NX akan menunjukkan protokol keamanan yang digunakan (dan Anda dapat menyorot dan menekan ENTER untuk mengubah pilihan) serta memungkinkan Anda memasukkan informasi kunci untuk terhubung ke SSID.

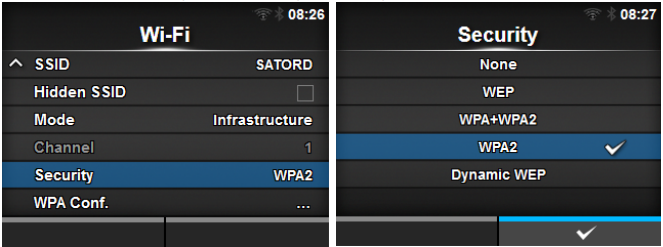

Gambar 10: Pilih Keamanan untuk melihat metode enkripsi apa yang digunakan untuk terhubung ke SSID aman – Tekan ENTER untuk mengonfirmasi protokol keamanan.
10) Setelah memilih Protokol Keamanan yang sesuai untuk SSID, Anda perlu mengonfigurasi enkripsi yang digunakan untuk protokol keamanan tersebut. Pada contoh di bawah ini, WPA2 akan digunakan untuk autentikasi ke SSID. Pilih "Konf. WPA" dari menu Wi-Fi dan tekan ENTER.

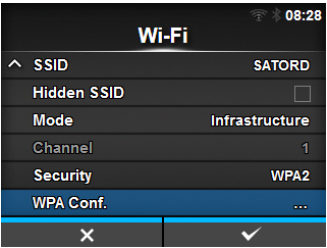

Gambar 11: Pilih Konf. WPA dari menu Wi-Fi dan tekan ENTER untuk mengonfigurasi pengaturan protokol Keamanan yang dipilih.
11) Pada menu Konf. WPA , pilih metode Autentikasi WPA dan sorot PSK untuk memasukkan kunci
informasi – gunakan Tombol DELETE untuk menghapus semua nilai yang telah diisi sebelumnya dan tombol navigasi untuk menyorot karakter yang sesuai untuk melengkapi frasa sandi/kunci untuk SSID dan tekan Tombol ü untuk menyimpan.

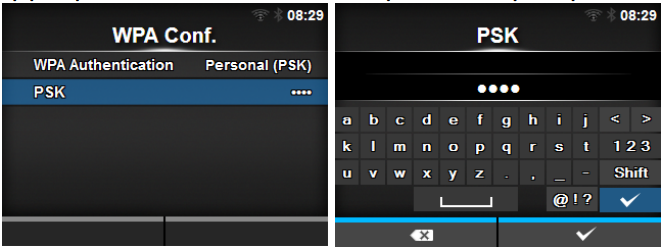

Gambar 12: Setelah Anda memilih parameter protokol keamanan yang sesuai, Anda dapat menggunakan panel LCD untuk memasukkan frasa sandi menggunakan tombol navigasi untuk memilih karakter dan menekan Tekan tombol ENTER untuk memasukkan karakter yang dipilih. Anda dapat beralih dari huruf kecil ke huruf besar dengan menekan Tombol Shift , karakter numerik dengan menekan Tombol 123, atau karakter khusus dengan menekan Tombol[@!?]. Setelah Anda memasukkan karakter yang benar, tekan tombol untuk menyimpan dan kembali ke menu Konf. WPA
12) Tekan (kembali) untuk kembali ke menu Wi-Fi dan tekan Tombol untuk menyimpan pengaturan konfigurasi Wi-Fi . Jika semua informasi telah dimasukkan dengan benar, Anda akan melihat indikator kekuatan sinyal Wi-Fi menyala di baris Status pada LCD (gambar 12).
Gambar 13: Panel LCD yang menunjukkan ikon WLAN dan kekuatan sinyal
[03-80078-ID]
