Problema/Domanda
Come collegare CL4NX Plus alla Rete Wi-Fi 802.11
Applicabile a
Stampanti CL4NX Plus/CL6NX Plus.
Risoluzione: Risposta
Prerequisito: L'opzione Wi-Fi di SATO CL4NX Plus deve essere installata nella stampante per poter configurare interfacce. Una volta installato il kit WLAN, l'interfaccia LAN Ethernet sarà disabilitata. Tutte le altre interfacce saranno disponibili per la comunicazione dei dati.
disponibili per la comunicazione dei dati. Per informazioni complete sul Wi-Fi CL4NX Plus, consultare il Manuale Operativo CL4NX Plus disponibile a questo link. questo link.
Il presente documento fornisce le istruzioni di base per il collegamento di SATO CL4NX Plus alla Rete Wi-Fi 802.11. È necessario disporre delle informazioni necessarie sui requisiti di configurazione specifici per la connessione alla rete Wi-Fi tramite la Modalità Infrastruttura, al fine di inserire le informazioni nelle impostazioni dell'interfaccia Wi-Fi applicabili.
Dopo aver installato l'interfaccia WLAN 802.11 (o è stata installata in fabbrica), è necessario configurare le impostazioni della rete wireless per connettersi in modalità Ad-hoc (peer-to-peer) o Infrastruttura (SSID). Le istruzioni riportate di seguito illustrano i passaggi per configurare il Wi-Fi del CL4NX Plus in Modalità Infrastruttura.
1) Posizionare la stampante CL4NX Plus in modalità Offline e premere
per accedere al menu Impostazioni.

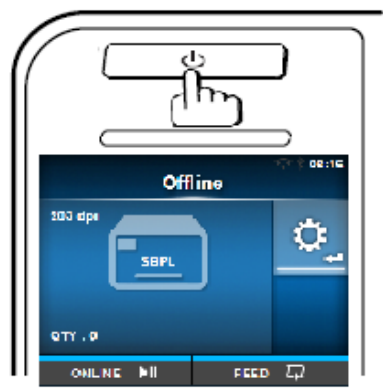

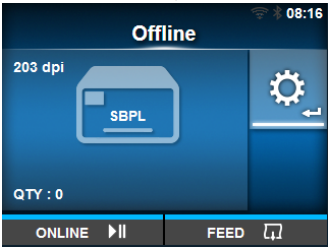

Figura 1: Con la stampante Offline, accedere al menu Impostazioni premendo il tasto ENTER sulla tastiera. Si noti l'icona dell'intensità del segnale Wi-Fi nella riga di stato del display LCD, che indica che l'opzione Wi-Fi 802.11 è installata ma non connessa (in grigio).
2) Nel menu Impostazioni, navigare fino al menu Interfaccia e premere ENTER.

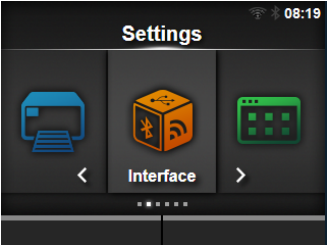

Figura 2: Utilizzare le frecce direzionali della tastiera per spostarsi sull'icona del menu Interfaccia e premere il tasto ENTER sulla tastiera.
3) Nel menu Interfaccia, selezionare Rete nel menu e premere ENTER per configurare le impostazioni di rete.

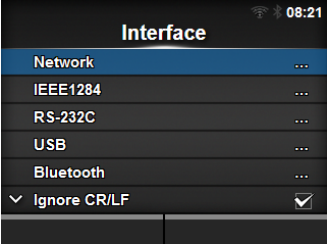

Figura 3: Selezionare Rete nel menu usando i tasti di navigazione e premere il tasto ENTER sul tastierino.
4) Nel menu Rete, selezionare Impostazioni e premere ENTER.

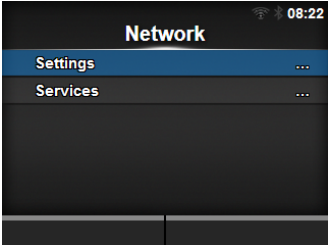

Figura 4: Selezionare Impostazioni dal menu e premere il tasto ENTER sul tastierino.
5) Selezionare Wi-Fi nel menu e premere ENTER per configurare le impostazioni Wi-Fi.

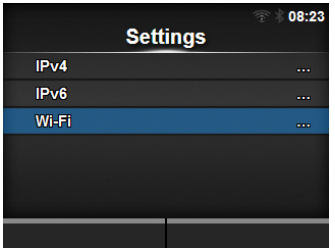

Figura 5: Selezionare Wi-Fi dal menu utilizzando i tasti di navigazione e premere ENTER sul tastierino.
6) Nel menu Wi-Fi, selezionare Modalità e premere ENTER per passare a Infrastruttura e premere il tasto .

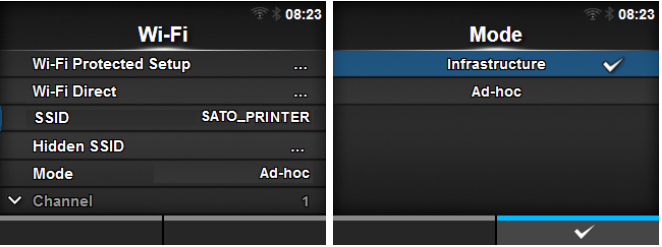

Figura 6: Selezionare Modalità dal menu utilizzando i tasti di navigazione e premere il tasto
per scegliere Infrastruttura.
? Premere il tasto per salvare la selezione.
7) Tornando al menu Wi-Fi, premete il tasto per salvare la selezione o premete il tasto
(indietro) e vi verrà richiesto di salvare le modifiche.

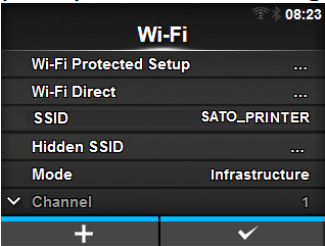

Figura 7: Dopo aver effettuato la selezione per la Modalità infrastruttura, premere il tasto per salvare l'impostazione o se si preme il tasto indietro, verrà richiesto di salvare le modifiche.
Una volta salvate le impostazioni, si consiglia di spegnere/accendere la stampante per inizializzare l'interfaccia Wi-Fi con la modifica della configurazione.
Wi-Fi con la modifica della configurazione.

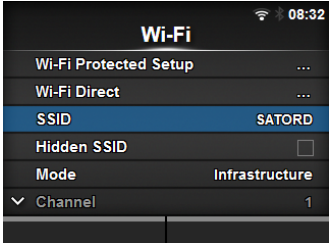

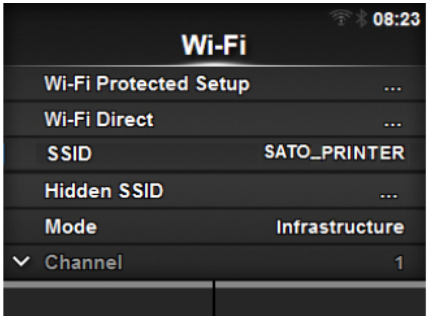

8) Dopo aver riavviato il CL4NX, tornate al menu Wi-Fi (punti 1-5), selezionate SSID dal menu Wi-Fi e premete il tasto ENTER.

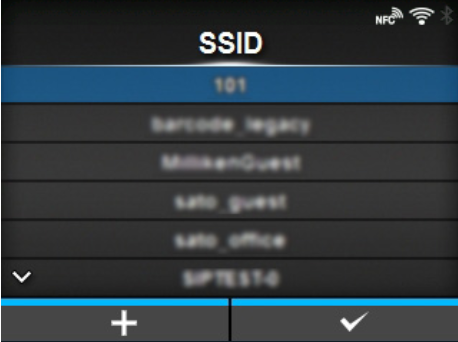

Figura 8: La schermata mostra la rete Wi-Fi rilevata dal prodotto.
Selezionare il nome della rete Wi-Fi che si desidera collegare utilizzando i tasti
/
e premere il tasto per confermare.
Figura 9: Per registrare manualmente una rete Wi-Fi, premere il tasto e inserire il nome della rete. È possibile inserire un massimo di 32 caratteri. È possibile utilizzare lettere (maiuscole e minuscole), numeri e simboli.
9) Dopo aver effettuato la selezione del SSID, se sono presenti protocolli di sicurezza WLAN (WEP/WPA/WPA2, ecc.), dovrete fornire le informazioni necessarie per i protocolli di sicurezza della WLAN. Il CL4NX dovrebbe indicare il protocollo di sicurezza in uso (ed è possibile evidenziarlo e premere INVIO per cambiare la selezione), oltre a consentire l'inserimento delle informazioni chiave per la connessione al SSID.

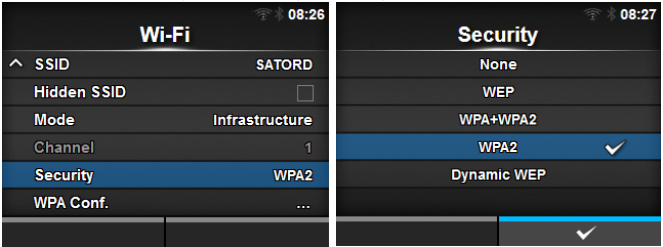

Figura 10: Selezionate Sicurezza per vedere quale metodo di crittografia viene utilizzato per connettersi al SSID sicuro? Premere ENTER per confermare il Protocollo di sicurezza.
10) Una volta selezionato il protocollo di sicurezza appropriato per l'SSID, è necessario configurare la crittografia utilizzata per il protocollo di sicurezza. Nell'esempio seguente, si utilizzerà WPA2 per l'autenticazione all'SSID. Selezionare Conf. WPA dal menu Wi-Fi e premere INVIO.

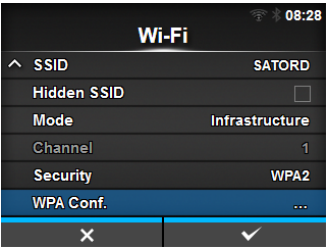

Figura 11: Selezionare Conf. WPA dal menu Wi-Fi e premere INVIO. ENTER per configurare le impostazioni del protocollo di sicurezza selezionato.
11) Nel menu Conf. WPA, scegliere il Metodo di Autenticazione WPA ed evidenziare PSK per inserire le informazioni della chiave
. Usare il tasto per cancellare i valori precompilati e i tasti di navigazione per evidenziare il carattere appropriato per completare la passphrase/chiave per il SSID e premere il tasto ? per salvare.

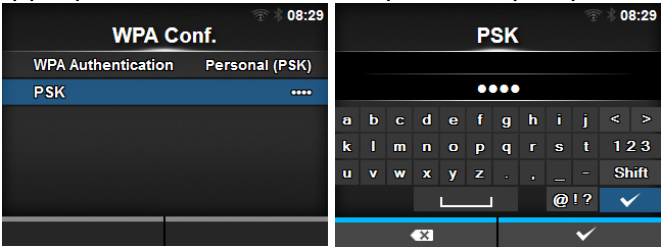

Figura 12: Una volta scelti i parametri appropriati per il protocollo di sicurezza, è possibile utilizzare il pannello LCD per inserire la passphrase utilizzando i tasti di navigazione per selezionare i caratteri e premere il tasto ENTER per inserire il carattere selezionato. È possibile passare dai caratteri minuscoli a quelli maiuscoli scegliendo il tasto Sposta, ai caratteri numerici scegliendo il tasto 123 o ai caratteri speciali scegliendo il tasto [@!?]. Una volta inseriti i caratteri corretti, premere il tasto per salvare e tornare al menu Conf. WPA.
12) Premere il tasto (indietro) per tornare al menu Wi-Fi e premere il tasto per salvare le impostazioni di configurazione Wi-Fi. Se tutte le informazioni sono state inserite correttamente, si dovrebbe vedere l'indicatore dell'intensità del segnale Wi-Fi illuminarsi nella riga dello Stato Wi-Fi sul display LCD (figura 12).
Figura 13: Pannello LCD che mostra l'icona WLAN e l'intensità del segnale
