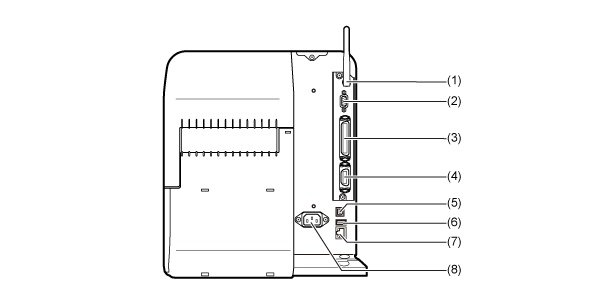

Modelli applicabili: CL4NX/6NX Plus

(1)Antenna LAN wireless (opzionale)

Connettore per l’installazione di un’antenna LAN wireless opzionale.

(2)Connettore RS-232C

Per collegare il prodotto al computer con l’interfaccia seriale RS-232C.

È inoltre possibile collegare un dispositivo di controllo codice a barre.

L’uso dell’interfaccia RS-232C può essere selezionato nel menu[Strumenti]>[Lettore di codici a barre]>[Lettura]>[Interfaccia].

(3)Connettore IEEE1284

Per collegare il prodotto al computer con l’interfaccia IEEE1284.

(4)Connettore EXT (Interfaccia segnale esterno)

Connettore interfaccia per segnali esterni. Collegare un dispositivo opzionale a questo terminale.

(5)Connettore USB (tipo B)

Per collegare il prodotto al computer con l’interfaccia USB.

(6)Connettore USB (tipo A)

Abilitare l’archiviazione delle informazioni sulle impostazioni del prodotto con la memoria USB.

È inoltre possibile collegare altri dispositivi, per esempio un dispositivo di controllo codice a barre, uno scanner di codici a barre o una tastiera.

• Assicurarsi di eseguire un controllo antivirus del supporto USB prima di collegarlo al prodotto. SATO Corporation non può essere ritenuta responsabile per eventuali malfunzionamenti del prodotto dovuti a virus diffusi tramite supporti USB.

(7)Connettore LAN

Per collegare il prodotto alla rete con l’interfaccia LAN.

(8)Terminale di ingresso CA

Fornisce alimentazione al prodotto attraverso il cavo di alimentazione inserito.

Prima della connessione, assicurarsi che la tensione CA della propria regione sia compresa tra 100 - 240 VCA, 50 - 60 Hz.
