Problema/Domanda
La stampante non riesce a far uscire i supporti.
Applicabile a
WT4-AXB
Risoluzione: la stampante non è stata caricata correttamente.
Il supporto non è stato caricato correttamente. Ricaricare il supporto.
Le stampanti SATO BASIC LINE WT4-AXB Series offrono tre diverse modalità di caricamento: standard,
dispenser o con taglierina.
⚫ La modalità standard consente di raccogliere liberamente ogni etichetta.
⚫ La modalità Dispenser stacca il liner dall'etichetta durante la stampa. Dopo che l'etichetta è stata
rimossa, viene stampata l'etichetta successiva.
⚫ La modalità Taglierina taglia automaticamente l'etichetta dopo la stampa. Esiste un tipo di taglierina per
tagliare i supporti.
Caricare i supporti in modalità standard

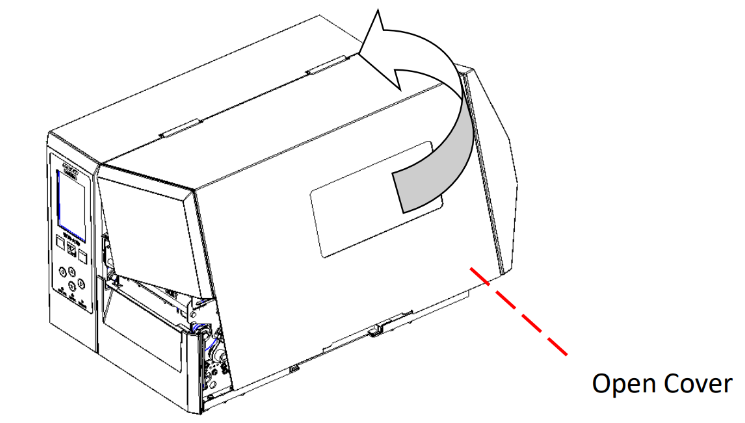

1. Sollevare il coperchio aperto per esporre lo scomparto dei supporti.

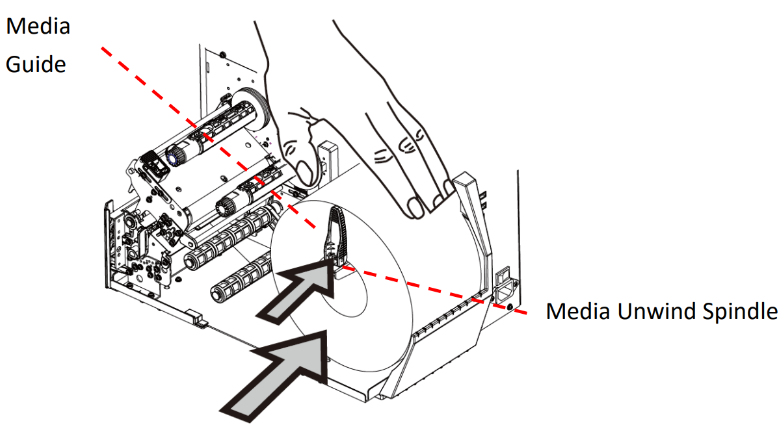

2. Inserire il rotolo supporto nel mandrino di alimentazione e far scorrere la guida supporto verso l'interno.

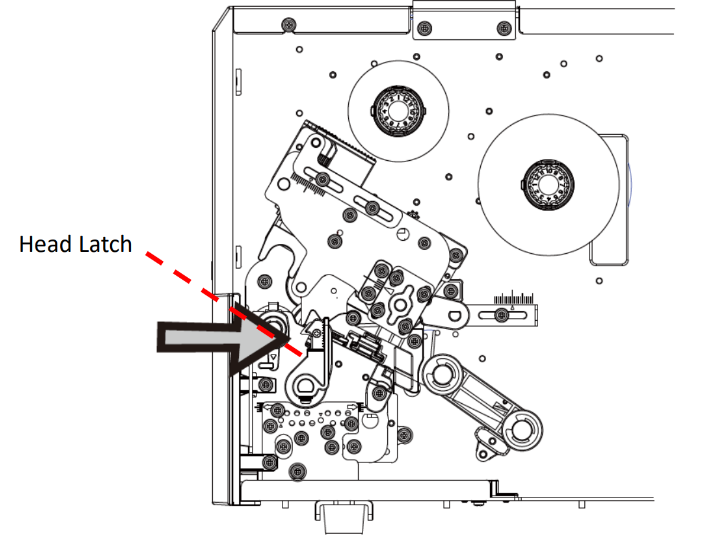

3. Spingere a destra il fermo della testina per caricare i supporti.

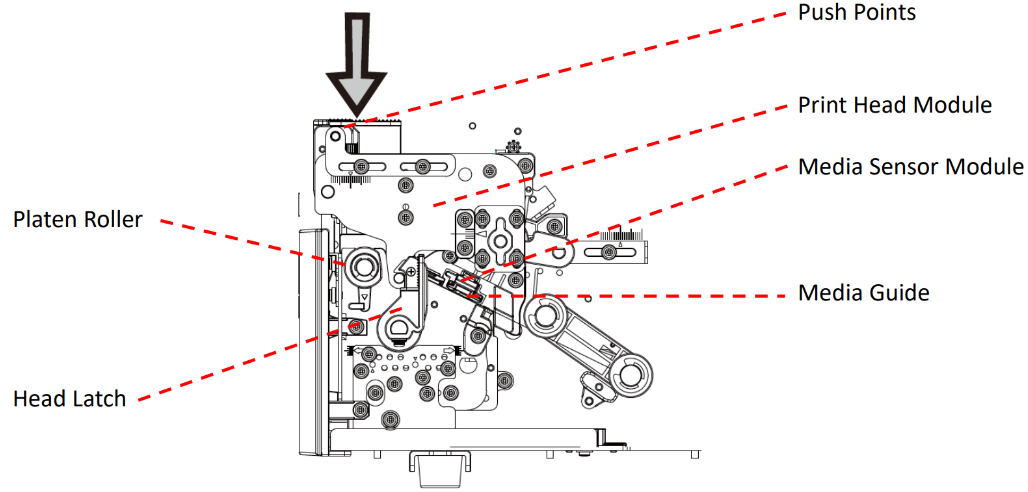

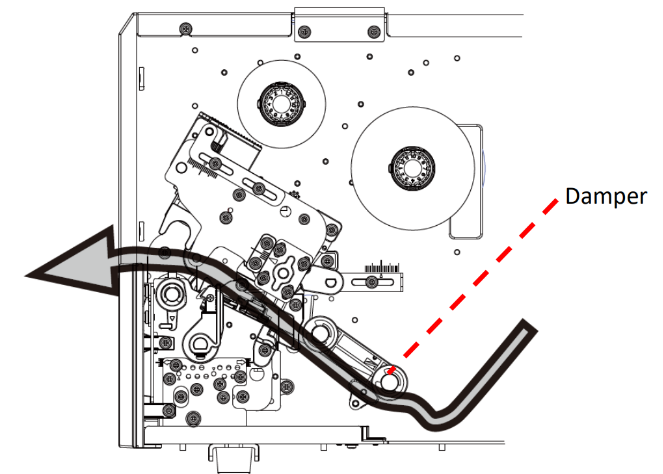

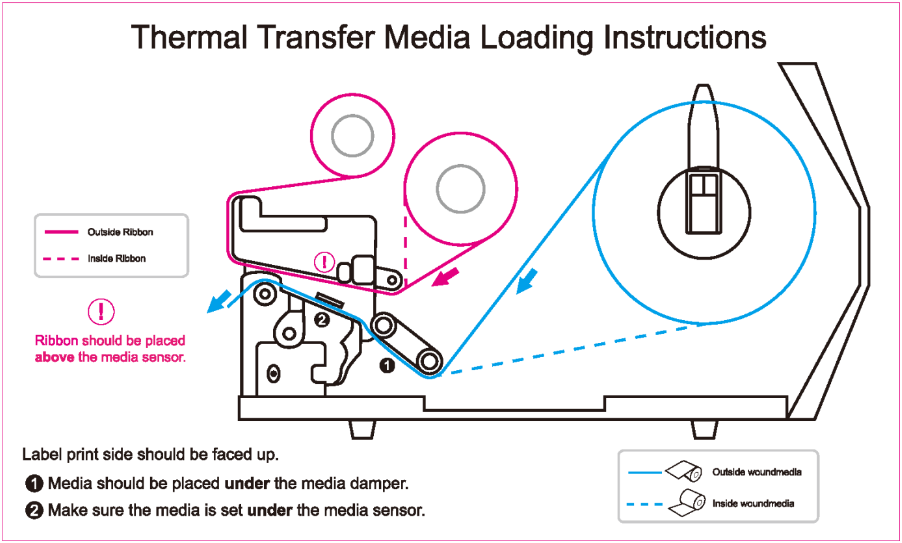

4. L'etichetta deve essere rivolta verso l'alto quando il supporto passa attraverso il modulo della testina di stampa. Infilare il supporto
sotto la "guida supporto" e attraverso lo smorzatore finché non si blocca in posizione. Quindi, far passare
il supporto sotto il modulo guida sensore supporto e sopra il rullo.
5. Premere i due punti di spinta per agganciare il supporto.

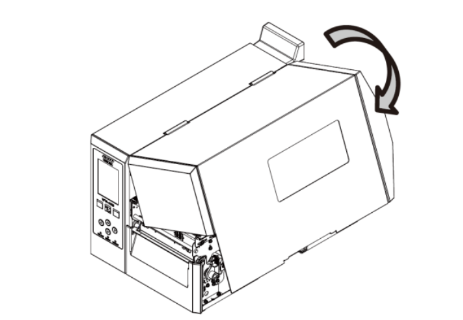

6. Chiudere il Coperchio aperto.
Caricare i supporti in modalità Dispenser
Le fasi da 1 a 3 sono come quelle della "Modalità standard".
1. Sollevare il coperchio aperto per esporre il vano supporti.
2. Caricare un rotolo di supporto nel mandrino di alimentazione e far scorrere la guida supporto verso l'interno.
3. Tirare il fermo della testina di caricamento supporti.

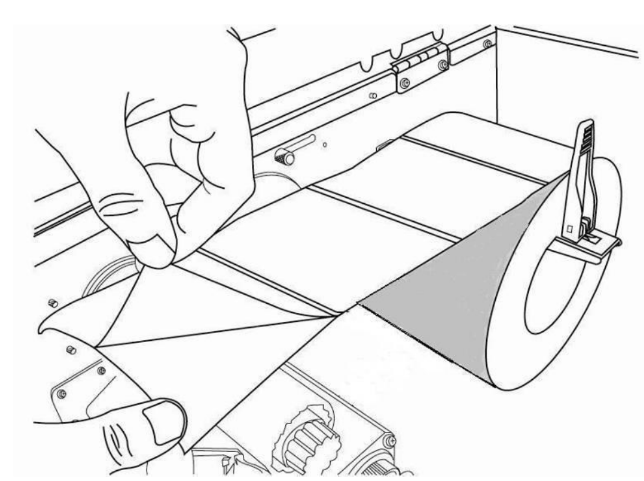

4. Rimuovere un numero sufficiente di etichette dall'estremità anteriore del rotolo supporto per esporre 6 pollici di supporto.

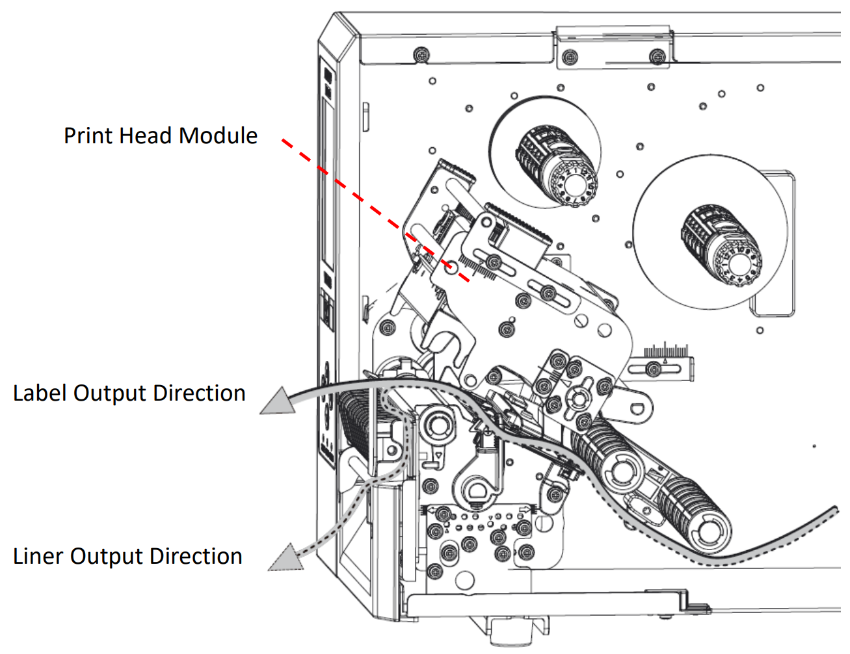

5. Guidare il supporto sotto il modulo della testina di stampa. Per una guida più specifica dei supporti,
fare riferimento al passaggio 4 in Modalità standard.

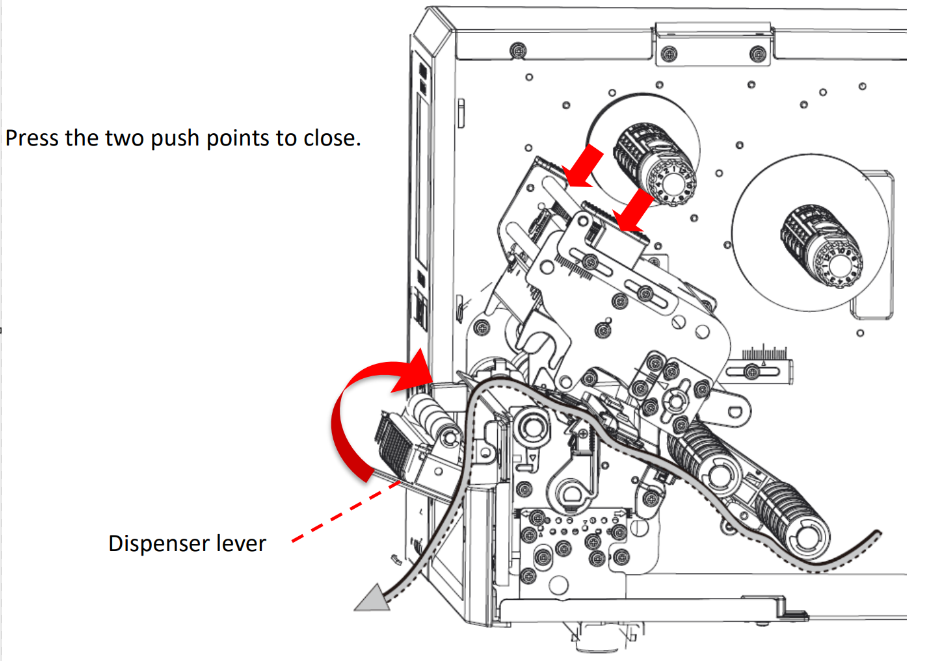

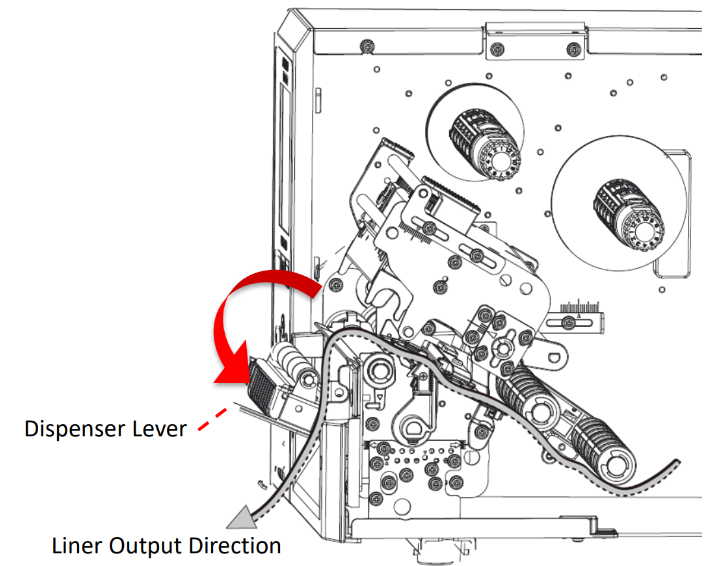

6. Spingere verso il basso la leva di rilascio del meccanismo Dispenser e guidare il supporto dietro il modulo Dispenser.

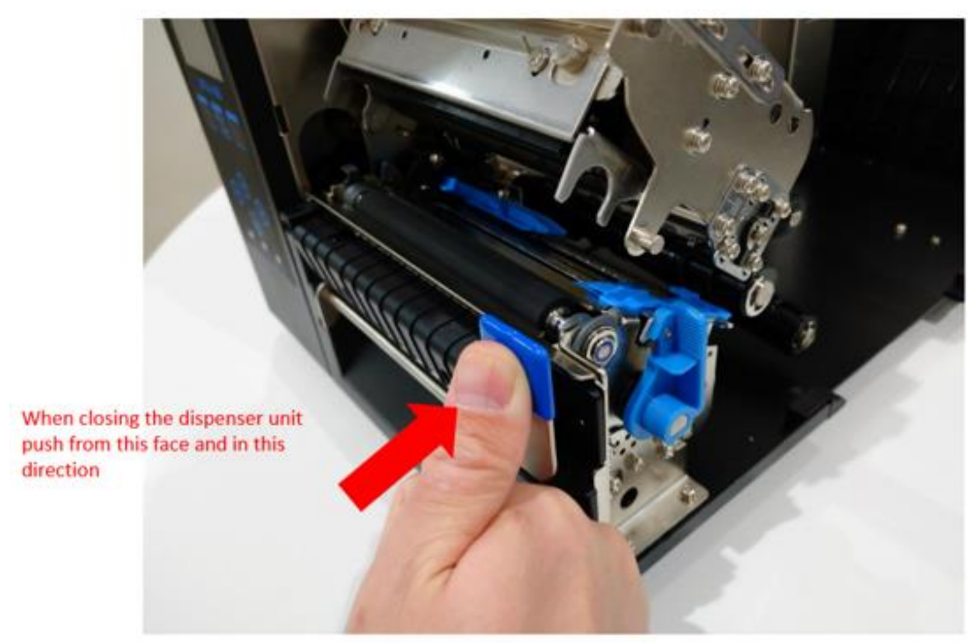

7. Chiudere il modulo dispenser utilizzando i punti di spinta. Premere con forza i due punti indicati
finché non si sente un "clic", che conferma che il modulo dispenser è chiuso in modo sicuro
.
8. Chiudere il coperchio aperto, accendere la stampante o premere il tasto Feed se è già acceso.
Caricamento dei supporti in modalità Taglierina
Le fasi da 1 a 3 sono come quelle della "Modalità standard".
1. Sollevare il coperchio aperto per esporre il vano supporti.
2. Caricare un rotolo di supporto nel mandrino di alimentazione e far scorrere la guida supporto verso l'interno.
3. Tirare il fermo della testina di caricamento supporti.

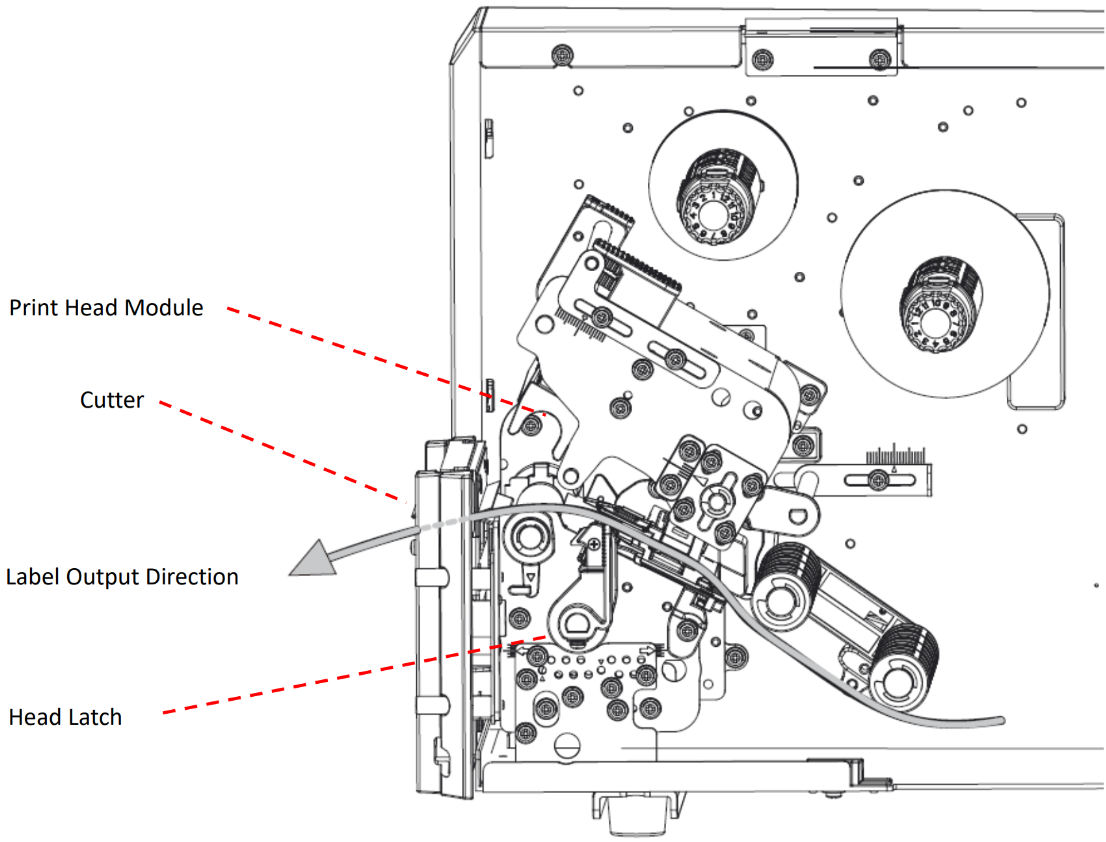

4. Caricare il rotolo supporto nel modulo della testina di stampa e sotto la guida sensore supporto. Per
supporti di piombo più specifici, vedere il passaggio 4 in Modalità standard. Fissare il modulo della taglierina e
far passare il supporto attraverso la taglierina.

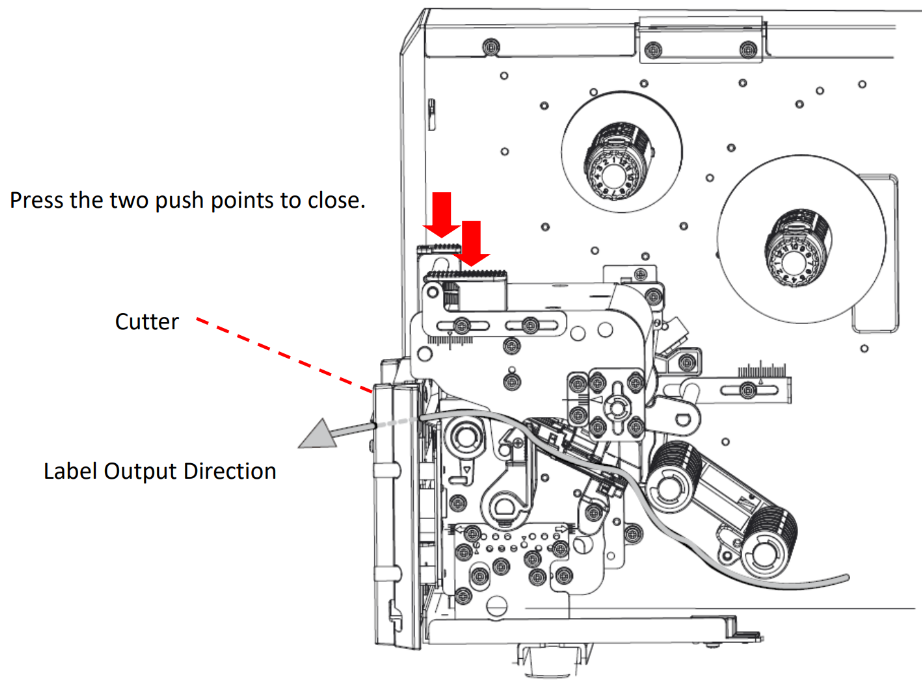

5. Ritrarre la Taglierina. Premere con forza i due punti indicati fino a sentire un "clic", che
conferma che il modulo Dispenser è ben chiuso.
6. Chiudere il Pulsante di apertura del coperchio, accendere la stampante o premere il tasto Feed se è già acceso. La stampante
alimenterà automaticamente le etichette attraverso la taglierina.
03-80243-IT
