Probleem/Vraag
Hoe kan ik de printerconfiguratie opslaan via USB/SD-card?
Van toepassing op
SATO S84-ex/S86-ex
Resolutie/antwoord
Om een SD-kaart of USB-flashgeheugen te kunnen gebruiken in de SATO S84-ex/S86-ex printer, moet u eerst het geheugen formatteren om een bestandsstructuur te maken voor het gebruik van printerfuncties zoals het bijwerken van firmware, emulaties, printerinstellingen en Standalone afdrukfuncties.
Stappen om geheugenoptie te formatteren (SD-kaart/USB-flashdrive)
- Plaats geheugen optie in de S84-ex/S86-ex afdrukmodule - Controleren of het pictogram voor de aangewezen geheugenoptie op het LCD-scherm verschijnt optie geïnstalleerd.

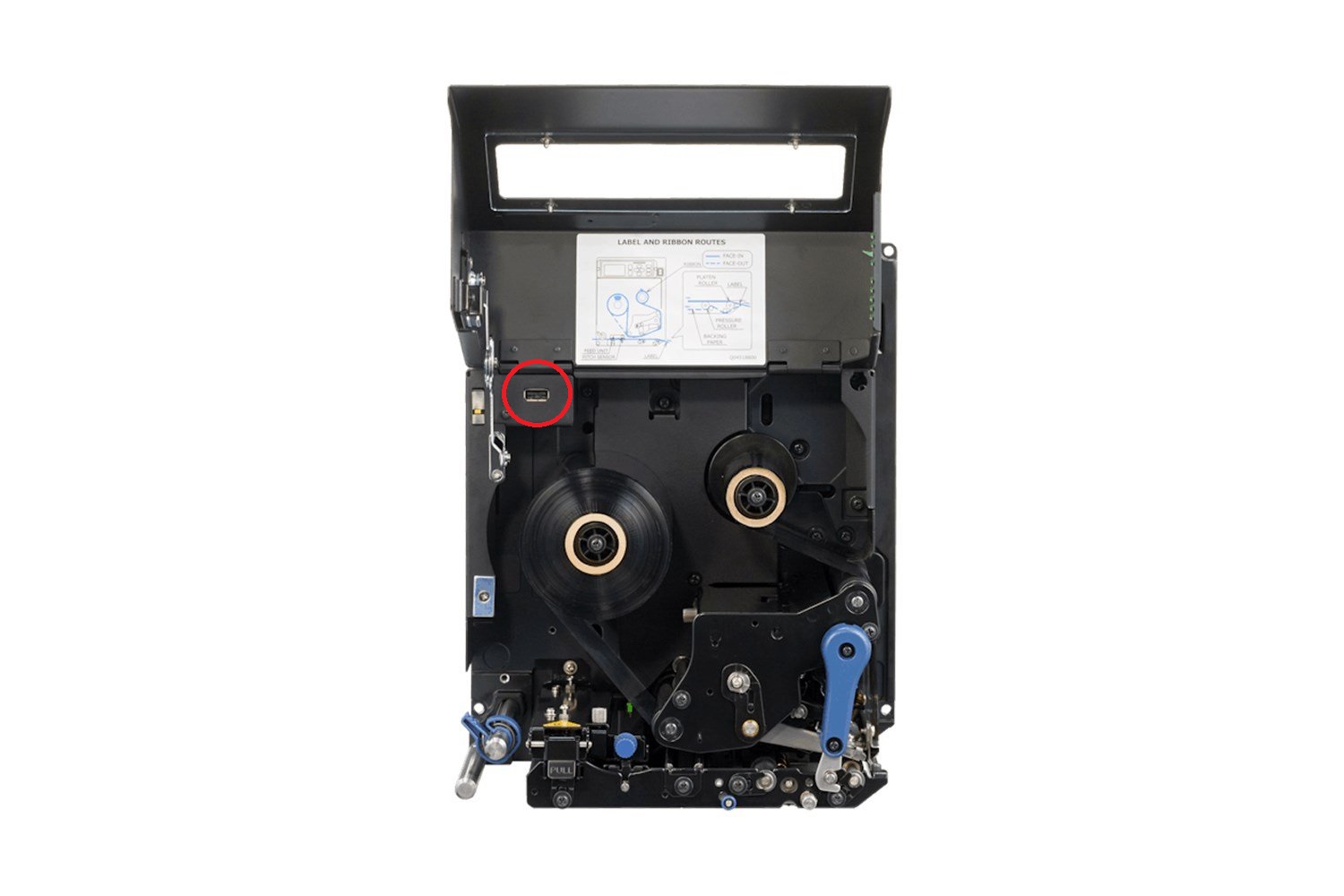

a. Het USB-flashgeheugen is in de linkerbovenhoek van de Voorkap geplaatst .
-
Extern mgeheugen ccapaciteit Vereiste:
-
SD-card: Maximaal 2 GB
-
SDHC-kaart: Minimaal 4GB/Maximaal 32 GB
-
USB-flashgeheugen: Maximaal 32 GB
- b. SD-cardgeheugen wordt geplaatst in de sleuf op op de Interface-kaart van de motor.
- Druk terwijl de printer OFFLINE staat op[ENTER]om het menu te openen - gebruik de richtingtoetsen om MEMORY MODE (geheugenmodus) te selecteren en druk op de knop [ENTER]knop
- Selecteer bij SLOT SETTINGGEENen druk op[ENTER]en gaat u naar het Geheugen Modus menu.
- Gebruik in het menu Geheugenmodus de pijltoetsen om FORMAAT te selecteren en druk op[ENTER]knop, selecteer geheugen optie die u wilt formatteren en druk op[ENTER]
- Volgende bevestiging zal worden ontvangen om de geselecteerde geheugenoptie te formatteren - selecteerJAop MEMORY FORMAT enJA op FORMAT START - de geheugenoptie wordt nu geformatteerd. geformatteerd, en na voltooiing 3 keer piepen - druk op[ENTER]om terug te keren naar de GEHEUGENMODUS en de[FUNCTION]knop om terug te keren naar de normale werking.
Vervolgens kunt u de configuratie opslaan/laden om de instellingen van de printer op de geformatteerde USB-drive op te slaan:
De SATO S84ex/86ex print engine modellen gebruiken printerinstellingen opgeslagen op EEPROM om de werking van de printer te definiëren. Deze instellingen kunnen worden opgeslagen op het geheugen optie en geladen worden voor eenvoudige installatie van andere afdrukmachines of om de instellingen van een bestaande configuratie te herstellen.
Printerinstellingen opslaan/uploaden met behulp van geheugenoptie (SD-kaart/USB-flashstation) op S84-ex/S86-ex-modellen:
- Plaats de geheugenoptie in de S84-ex/S86-ex afdrukmodule - Controleer of het pictogram voor de geïnstalleerde geheugenoptie op het LCD-scherm wordt weergegeven.
a. Het USB-flashgeheugen is in de linkerbovenhoek van de Voorkap geplaatst.
b. SD-kaartgeheugen is geplaatst in de sleuf op de interfacekaart van de printer.
- Druk, met de printer OFFLINE, op[ENTER]om het menu te openen - gebruik de richtingtoetsen om GEHEUGENMODUS te selecteren en druk op[ENTER]knop
- Selecteer bij SLOT SETTINGGEENen druk op[ENTER]en gaat u naar het Geheugen Modus menu.
- Gebruik in het menu Geheugenmodus de richtingspijlen om ofwel INSTELLING OPSLAAN (om de configuratie in het geheugen op te slaan) ofwel optie) of INSTELLING UPLOAD (om de printerconfiguratie bij te werken vanuit het geheugen) te selecteren. optie) en druk op[ENTER]knop.
- Kies geheugen optie locatie uit het menu om configuratie-instellingen op te slaan of te uploaden en druk op[ENTER]
-
a. Indien opgeslagen, wordt de printerconfiguratie opgeslagen op de geheugenoptie optie locatie\PR61.INImap en geeft na voltooiing 3 pieptonen - druk op[ENTER].knop.
-
b. Als de printer is geüpload, wordt de printerconfiguratie opgeslagen op het afdrukgedeelte en wordt aangeven PRINTER INSTELLING GEREED/AANNUITSCHAKELEN - schakel de printer uit/aan via de schakelaar.
