Toepasbare modellen: S8xNX
Zie hieronder.
U kunt een beschadigde of versleten Printkop gemakkelijk verwijderen en vervangen.
 |
- Zet het product niet aan of uit en sluit het Stroomsnoer niet aan of uit terwijl uw handen nat zijn. Anders kunt u een elektrische schok krijgen.
- Verbreek de verbinding van het stroomsnoer met het stopcontact voordat u de printkop vervangt.
- Draag handschoenen voordat u de printkop vervangt, om schade aan de printkop te voorkomen.
|
Raadpleeg de volgende video's over de afzonderlijke vervangingsprocedures.
Voor standaard/linkshandig type
Printkop vervangen (S84NX)
Printkop vervangen (S86NX)
Voor tegenovergesteld/rechtshandig type
Afdrukkop vervangen (S84NX)
Afdrukkop vervangen (S86NX)
|
1.
|
Zorg dat het product is uitgeschakeld en trek de stekker van het netsnoer uit het stopcontact.
|
 |
Open de bovenklep volledig om te voorkomen dat de klep per ongeluk valt.
|
|
3.
|

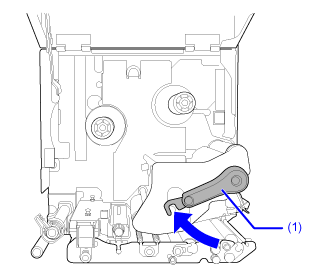

Draai de Vergrendelingshendel (1) met de klok mee om de printkop te ontgrendelen.
|
|
De printkop en de omgeving zijn heet na het afdrukken. Wacht tot het product is afgekoeld.
Als u de rand van de printkop met uw blote hand aanraakt, kunt u letsel oplopen.
|
|
4.
|
Verwijder de media en het lint als deze al geladen zijn.
|
|
5.
|

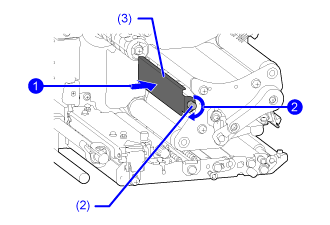

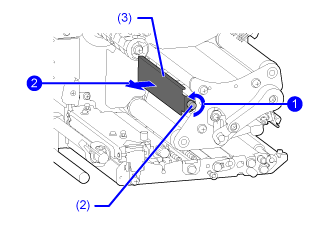

Draai de duimschroef (2) los die is bevestigd aan de beschermkap (3) aan de zijkant van de printkopassemblage , en verwijder de beschermkap (3) .
|
|
6.
|

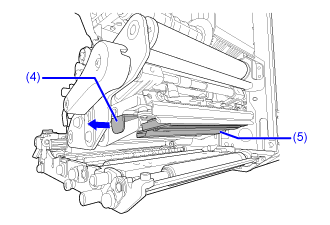

Trek aan het lipje (4) om de printkop (5) te verwijderen.
|
Ondersteun de printkop met uw hand wanneer de printkop wordt losgemaakt.
|
7.
|

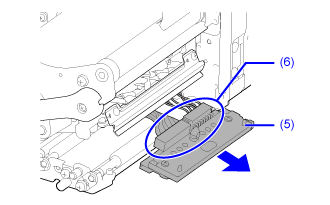

Trek de printkop (5) naar buiten en verwijder alle connectors (6) van de defecte printkop (5).
|
 |
(Alleen S84NX) Bij RFID-modellen is de UHF RFID-antenne op de printkop geïnstalleerd. Zorg ervoor dat u niet te veel aan de antennekabel trekt wanneer u de printkop vervangt. Neem contact op met uw SATO Leverancier, dealer of technische ondersteuning voor meer informatie. |
|
8.
|
Verbind alle connectors (6) met de nieuwe printkop.
|
|
Behandel de printkop voorzichtig. Verontreinig of bekras het gevoelige oppervlak van de printkop niet. |
|
9.
|

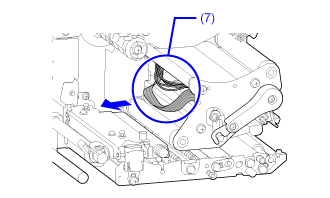

Trek de kabels (7) naar achteren en orden ze vanaf de bovenkant van de printkopassemblage.
|
|
10.
|

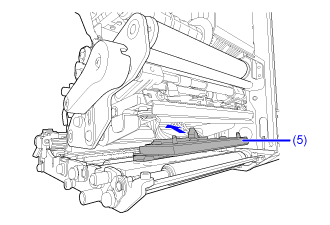

10. Installeer de printkop (5) op de printkop.
|
Lijn de printkop uit en druk de printkop omhoog tot hij vastklikt.
|
12.
|
Plaats de media en het lint terug als u ze in stap 4 hebt verwijderd.
|
[01-01251-NL].
