S8x-NX onderdeelidentificatie voor het product (achteraanzicht)

De volgende pagina's zijn vertaald door een automatisch vertaalsysteem.
Let op: het automatische vertaalsysteem is niet 100% nauwkeurig.
Sommige woorden, waaronder eigennamen, kunnen verkeerd vertaald zijn.

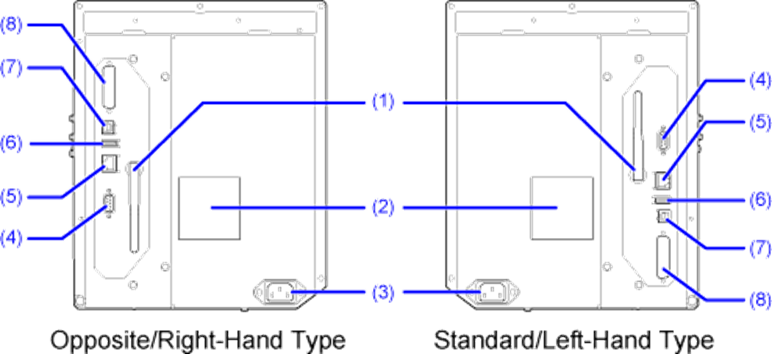

Achteraanzicht

(1) Draadloze LAN-antenne (optioneel)
Connector voor de installatie van een optionele draadloze LAN-antenne.
(2) Ventilatorfilter
Om te voorkomen dat stof het product binnendringt.

(3) AC-aansluiting
Levert stroom aan het product via het ingestoken netsnoer.
Controleer voordat u het product aansluit of de AC-aansluiting in uw regio geschikt is voor AC 100 tot 240
V, 50 tot 60 Hz.
(4) RS-232C connector
Om het product op de computer aan te sluiten via de RS-232C seriële interface.
U kunt ook een barcodelezer aansluiten.
Het gebruik van de RS-232C-interface kan worden geselecteerd in het menu [Extra] > [Barcodelezer] > [Test] >
[Interface].
(5) LAN-aansluiting
Om het product via de LAN-interface aan te sluiten op het netwerk.
(6) USB-aansluiting (Type A)
Inschakelen van de opslag van informatie over productinstellingen met een USB-geheugen.
Ook andere apparaten zoals een barcodechecker, barcodescanner of toetsenbord kunnen worden aangesloten.

- Zorg ervoor dat u een viruscontrole uitvoert op het USB-geheugen voordat u het aansluit op het product . SATO Corporation is niet verantwoordelijk voor productstoringen veroorzaakt door een virus dat via het USB-geheugen is verspreid.

(7) USB connector (Type B)
Voor het aansluiten van het product op de computer met behulp van de USB-interface.
(8) EXT-aansluiting (Externe signaalinterface)
Externe connector voor externe signalen. Sluit een optioneel apparaat aan op deze aansluiting.

[02-01218-NL].
