Probleem/Vraag
Hoe verbind ik CL4NX Plus met een 802.11 Wi-Fi Netwerk?
Van toepassing op
CL4NX Plus/CL6NX Plus printers.
Resolutie/antwoord
Vereiste: De SATO CL4NX Plus Wi-Fi optie moet geïnstalleerd zijn in de printer om de interface te kunnen configureren. Zodra de WLAN-kit is geïnstalleerd, wordt de Ethernet LAN-interface uitgeschakeld. Alle andere interfaces zijn beschikbaar voor datacommunicatie.
beschikbaar voor datacommunicatie. Raadpleeg voor volledige informatie over de CL4NX Plus Wi-Fi de CL4NX Plus gebruikershandleiding die beschikbaar is op deze link.
Dit document biedt basisinstructies voor het aansluiten van de SATO CL4NX Plus op een 802.11 Wi-Fi Netwerk. U hebt de nodige informatie nodig over de specifieke configuratievereisten om verbinding te maken met Wi-Fi via Infrastructuur Modus om informatie in te voeren in de toepasselijke Wi-Fi interface-instellingen.
Nadat u de 802.11 WLAN-interface hebt geïnstalleerd (of deze is in de fabriek geïnstalleerd), moet u de instellingen voor het draadloze netwerk configureren om draadloos verbinding te maken in de Ad-hoc (peer-to-peer) of Infrastructuur (SSID) modus. De onderstaande instructies demonstreren de stappen voor het configureren van CL4NX Plus Wi-Fi via Modus Infrastructuur.
1) Plaats de CL4NX Plus printer OFFLINE en druk op
ENTER om het menu Instellingen te openen.

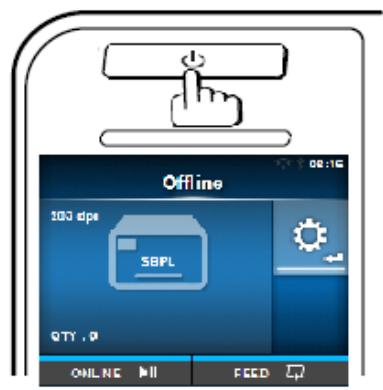

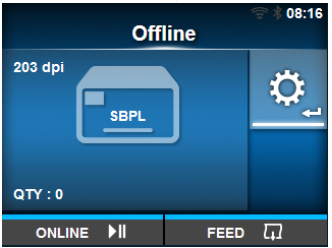

Afbeelding 1: Met de printer Offline opent u het menu Instellingen door op de knop ENTER op het Toetsenbord te drukken. Opmerking: Het Wi-Fi-signaalsterktepictogram in de statusregel op het LCD-scherm geeft aan dat de 802.11 Wi-Fi-optie is geïnstalleerd maar niet is verbonden (grijs weergegeven).
2) Navigeer in het menu Instellingen naar het menu Interface en druk op ENTER.

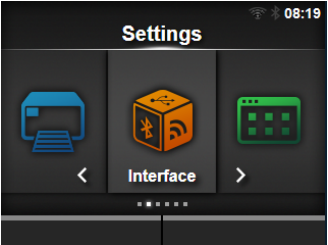

Afbeelding 2: Gebruik de richtingspijlen op het Toetsenbord om naar het pictogram van het menu Interface te gaan en druk op ENTER op het Toetsenbord.
3) Selecteer Netwerk in het menu Interface en druk op ENTER om de netwerkinstellingen te configureren.

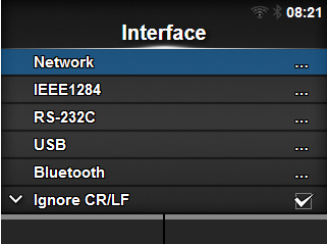

Afbeelding 3: Selecteer Netwerk in het menu met de navigatieknoppen en druk op ENTER op het toetsenbord.
4) Selecteer Instellingen in het menu Netwerk en druk op ENTER.

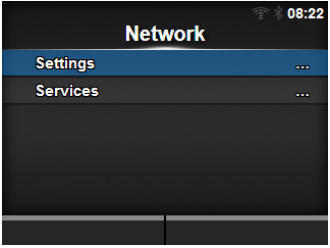

Afbeelding 4: Selecteer Instellingen in het menu en druk op ENTER op het toetsenbord.
5) Selecteer Wi-Fi in het menu en druk op ENTER om de Wi-Fi instellingen te configureren.
Afbeelding 5: Selecteer Wi-Fi in het menu met de navigatieknoppen en druk op ENTER op het toetsenbord.
6) Selecteer Modus in het menu Wi-Fi en druk op ENTER om te wijzigen naar Infrastructuur en druk op .

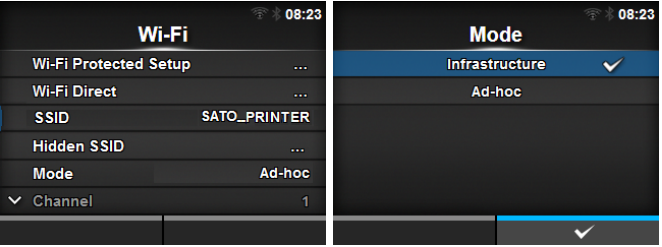

Afbeelding 6: Selecteer Modus in het menu met de navigatieknoppen en druk op
op het toetsenbord om Infrastructuur te kiezen.
? Druk op de knop om de selectie op te slaan.
7) Ga terug naar het menu Wi-Fi en druk op de knop om de selectie op te slaan of druk op de knop
(terug) om de wijzigingen op te slaan.

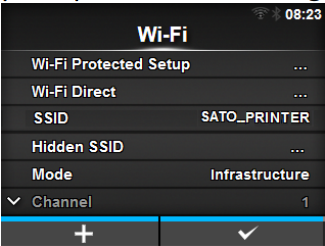

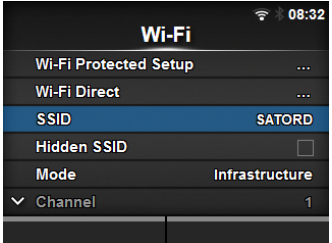

Afbeelding 7: Na het maken van een selectie voor de Modus Infrastructuur, druk op de knop om de instelling op te slaan of druk op de knop Terug om de wijzigingen op te slaan.
Zodra de instelling is opgeslagen, wordt aanbevolen om de printer uit/aan te zetten om de Wi-Fi interface te initialiseren met de gewijzigde configuratie.
interface met configuratiewijziging te initialiseren.

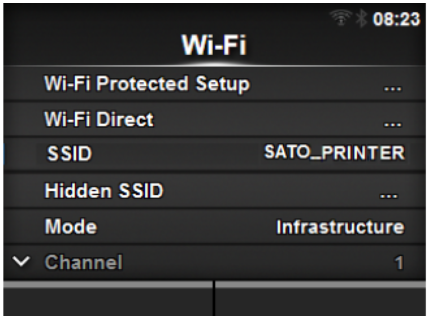

8) Nadat u CL4NX opnieuw hebt opgestart, navigeert u terug naar het Wi-Fi menu (stap 1-5) en selecteert u SSID in het Wi-Fi menu en drukt u op de knop ENTER.
Afbeelding 8: Het scherm toont het Wi-Fi netwerk dat door het product is gedetecteerd.
Selecteer de naam van het Wi-Fi netwerk waarmee u verbinding wilt maken met de knoppen
/
en druk op de knop om te bevestigen.

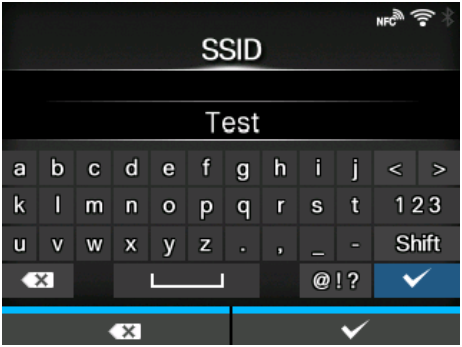

Afbeelding 9: Om handmatig een Wi-Fi netwerk te registreren, druk je op de knop en voer je de naam van het netwerk in. U kunt maximaal 32 tekens invoeren. Je kunt alfabetten (hoofdletters en kleine letters), cijfers en symbolen gebruiken.
9) Na het maken van de SSID-selectie, als er WLAN-beveiligingsprotocollen zijn (WEP/WPA/WPA2, enz.), moet u de nodige informatie opgeven voor de beveiligingsprotocollen voor WLAN. De CL4NX moet aangeven welk beveiligingsprotocol wordt gebruikt (en u kunt markeren en op ENTER drukken om de selectie te wijzigen) en moet u in staat stellen om sleutelinformatie in te voeren om verbinding te maken met SSID.

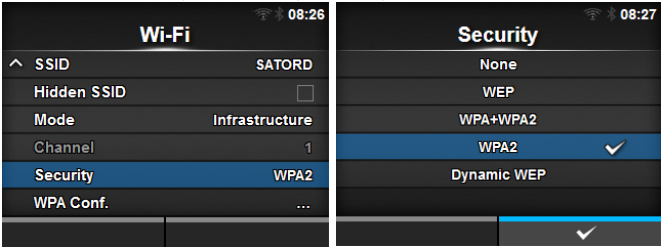

Afbeelding 10: Selecteer Beveiliging om te zien welke coderingsmethode wordt gebruikt om verbinding te maken met de beveiligde SSID ? Druk op ENTER om het beveiligingsprotocol te bevestigen.
10) Als het juiste Beveiligingsprotocol is geselecteerd voor de SSID, moet u de codering configureren die wordt gebruikt voor het beveiligingsprotocol. In het onderstaande voorbeeld wordt WPA2 gebruikt voor verifiëren naar SSID. Selecteer WPA-conf. in het menu Wi-Fi en druk op ENTER.

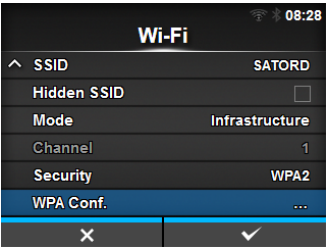

Afbeelding 11: Selecteer WPA-conf. in het menu Wi-Fi en druk op ENTER om de geselecteerde instellingen voor het Beveiliging Protocol te configureren.
11) Kies in het menu WPA-conf. de WPA-verificatiemethode en markeer PSK om informatie voor de sleutel in te voeren
. Gebruik de toets DELETE om vooraf ingevulde waarden te wissen en de navigatietoetsen om het juiste teken te markeren om de wachtwoordzin/sleutel voor de SSID in te vullen en druk op de knop ? om op te slaan.

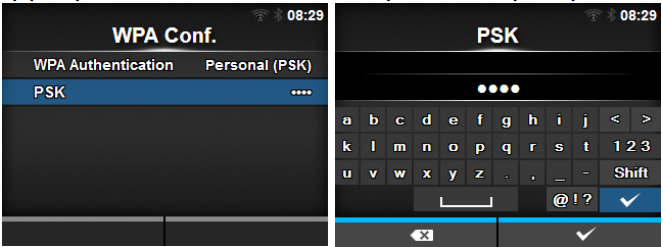

Afbeelding 12: Zodra u de juiste parameters voor het beveiligingsprotocol hebt gekozen, kunt u het LCD-paneel gebruiken om de wachtwoordzin in te voeren met behulp van de navigatietoetsen om tekens te selecteren en drukt u op ENTER drukken om het geselecteerde teken in te voeren. Je kunt overschakelen van kleine letters naar hoofdletters door de knop Shift te kiezen, numerieke tekens door de knop 123 te kiezen of speciale tekens door de knop [@!?] te kiezen. Zodra je de juiste tekens hebt ingevoerd, druk je op de knop om op te slaan en terug te keren naar het menu WPA-conf.
12) Druk op (terug) om terug te keren naar het Wi-Fi menu en druk op knop om de Wi-Fi configuratie-instellingen op te slaan. Als alle informatie correct is ingevoerd, moet u de indicator voor de signaalsterkte van Wi-Fi zien oplichten in de statusregel op het LCD-scherm (afbeelding 12).
Afbeelding 13: LCD-paneel met WLAN-pictogram en signaalsterkte
[03-80078-NL].
