Probleem/Vraag
De printer voert het afdrukmateriaal niet uit.
Van toepassing op
WT4-AXB
Resolutie/Antwoord
De media is niet goed geladen. Laad de media opnieuw.

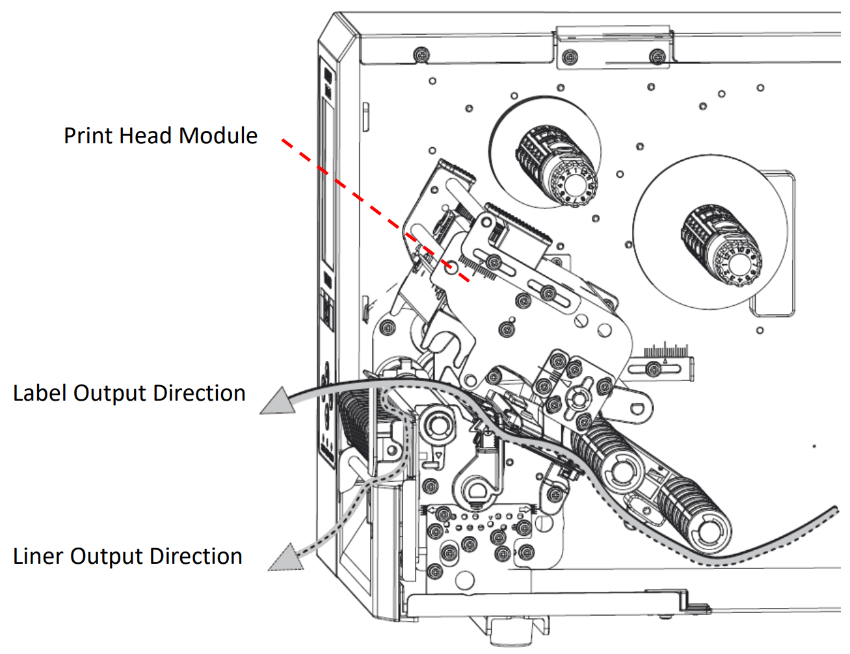

De printers uit de SATO BASIC LINE WT4-AXB-serie bieden drie verschillende laadmodi: standaard,
dispenser of met een cutter.
⚫ In de standaardmodus kunt u elk label vrij verzamelen.
⚫ In de Verdeelmodus wordt de folie van het label verwijderd terwijl het wordt afgedrukt. Nadat het etiket is verwijderd
, wordt het volgende etiket afgedrukt.
⚫ In de modus Cutter wordt het etiket automatisch afgesneden nadat het is afgedrukt. Er is een cuttertype voor
snijmedia.
Media laden in standaardmodus

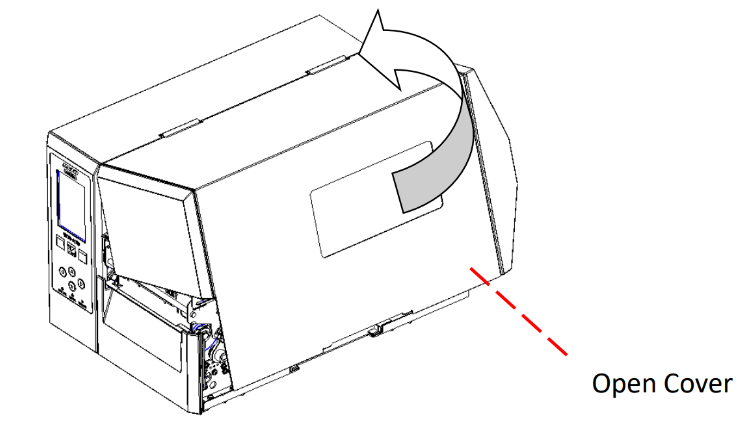

1. Til de open klep op om het mediacompartiment bloot te leggen.

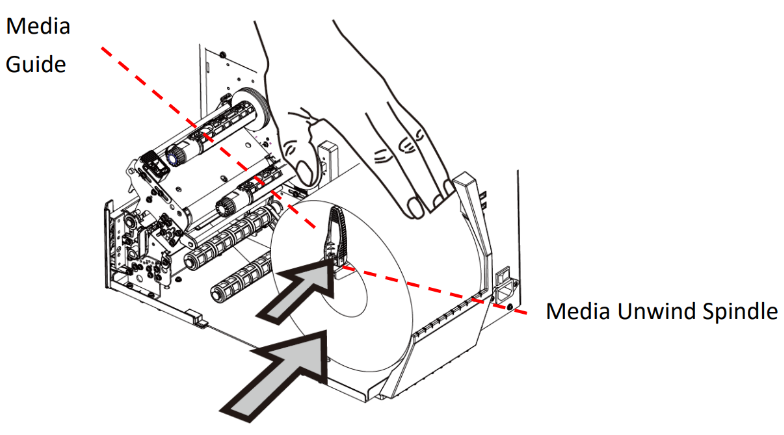

2. Plaats de papierrol in de Spoel voor toevoer van media en schuif de Papiergeleider naar binnen.

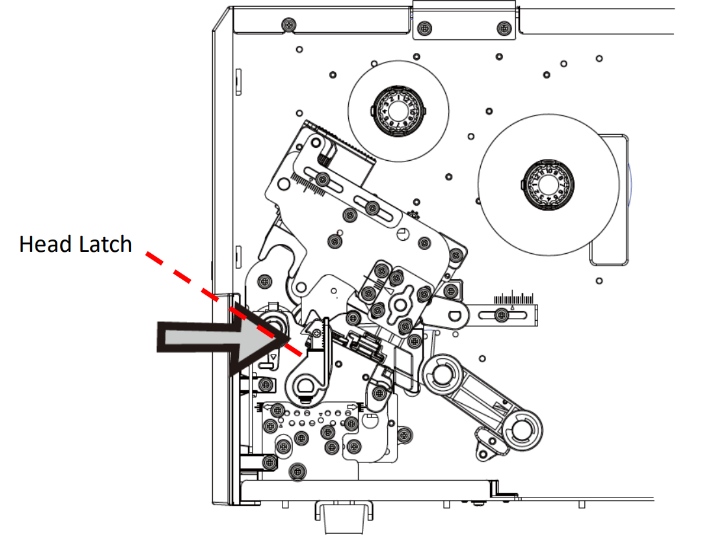

3. Druk de vergrendeling van de kop naar rechts om media te laden.

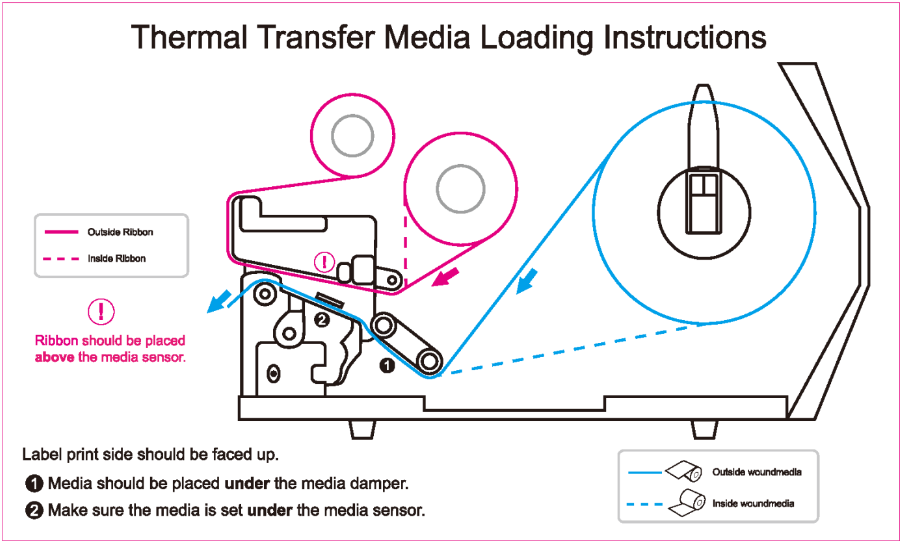

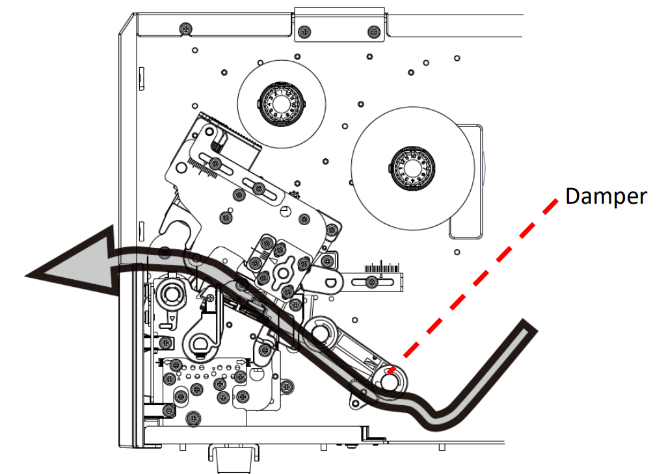

4. Het label moet naar boven wijzen om de media door de printkopmodule te laten gaan. 5. Voer de
media onder de 'papiergeleider' en door de demper tot deze vastklikt. Voer vervolgens
het onder de geleider voor de mediasensor en over de rol.
5. Druk op de twee drukpunten om de media vast te haken.

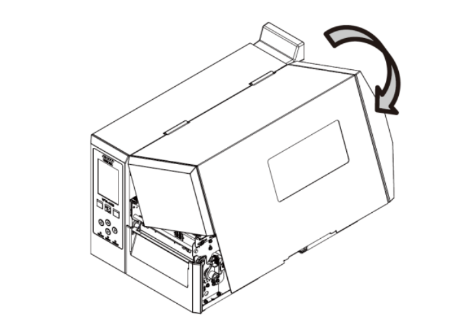

6. Sluit de open kap.
Media laden in de Verdeelmodus
Stappen 1 tot 3 zijn als in de "Standaard Modus".
1. Open de klep. Til de open klep op om het mediacompartiment bloot te leggen.
2. 2. Plaats een papierrol in de Spoel voor toevoer van de media en schuif de papiergeleider naar binnen.
3. Trek aan de vergrendeling van de kop om de media te laden.

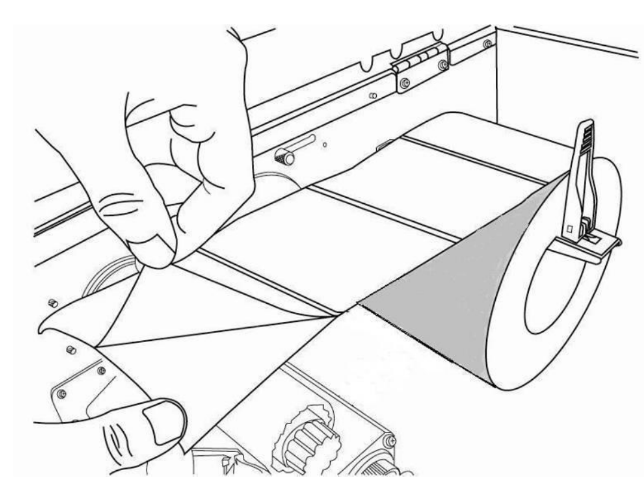

4. Verwijder voldoende labels van het voorste uiteinde van de papierrol om 6 inch papiergeleider bloot te leggen.
5. Geleider de papierrol onder de printkopmodule. Voor meer specifieke begeleiding van media,
zie Stap 4 in Standaard Modus.

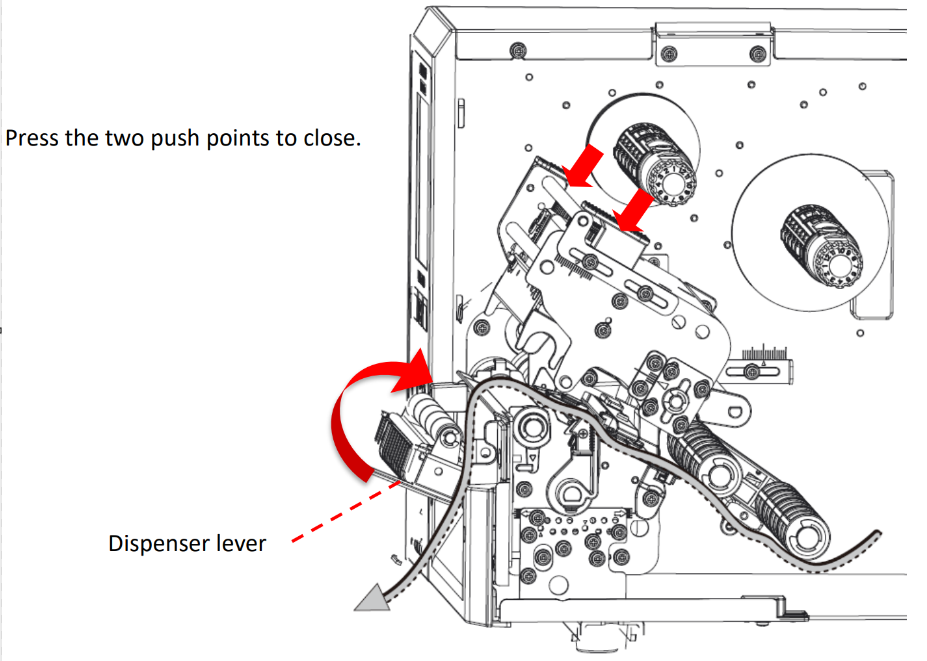

6. Druk de vrijgavehendel van het dispensermechanisme omlaag en geleid de medialiner achter de dispensermodule.

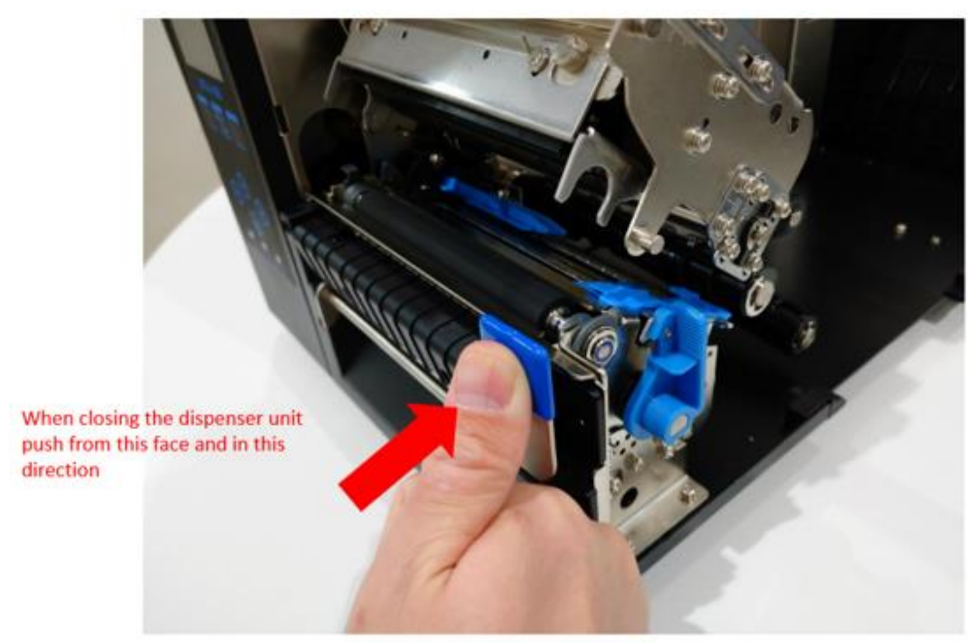

7. 7. Sluit de dispensermodule met behulp van de drukpunten. Druk stevig op de twee aangegeven punten
totdat u een "klik" hoort. Dit bevestigt dat de dispensermodule veilig is gesloten
.
8. Sluit de open kap, zet de printer aan of druk op de knop DOORVOER als deze al aan staat.
Media laden in Cutter Modus
De stappen 1 tot 3 zijn als in de "Standaard Modus".
1. Open de klep. Til de open kap op om het mediacompartiment bloot te leggen.
2. 2. Plaats een papierrol in de spoel voor toevoer van de media en schuif de papiergeleider naar binnen.
3. Trek aan de vergrendeling van de kop om de media te laden.

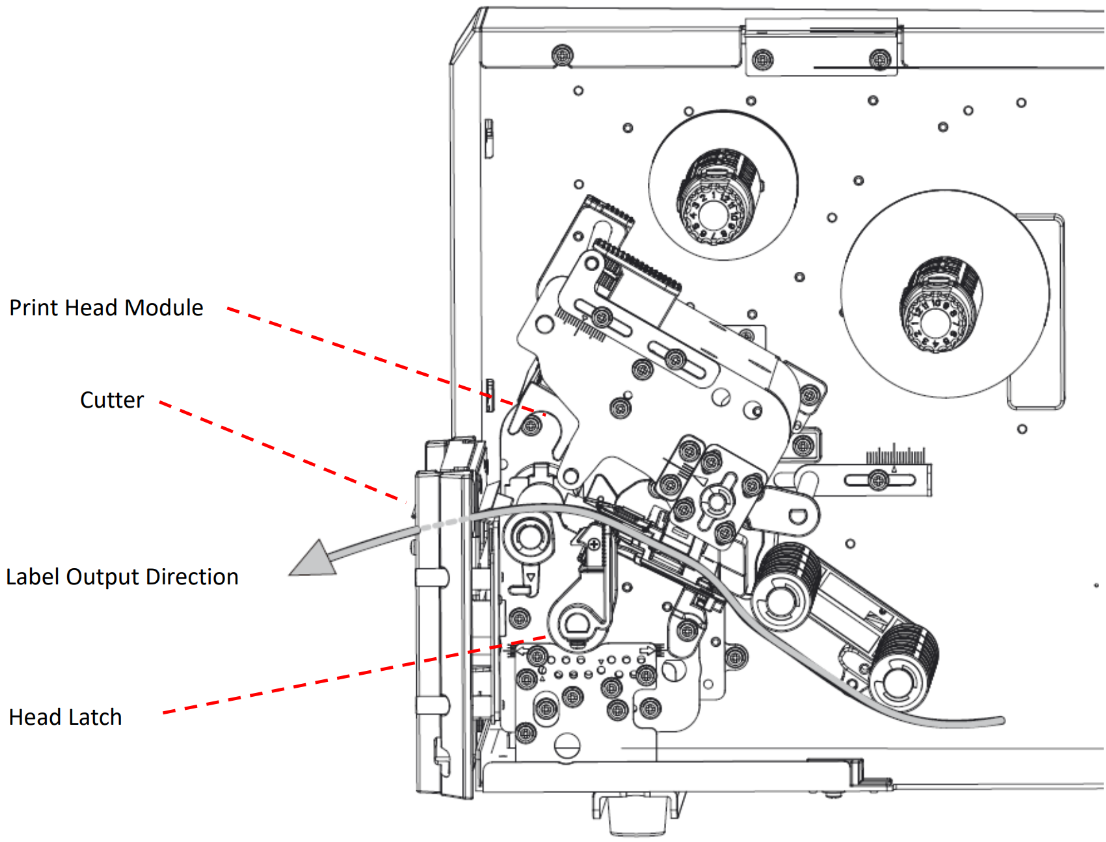

4. 4. Laad de papierrol in de printkopmodule en onder de Geleider voor mediasensor. Voor
meer specifieke loden media, zie Stap 4 in Standaard Modus. Bevestig de snijmodule en
voer media door de snijplotter.

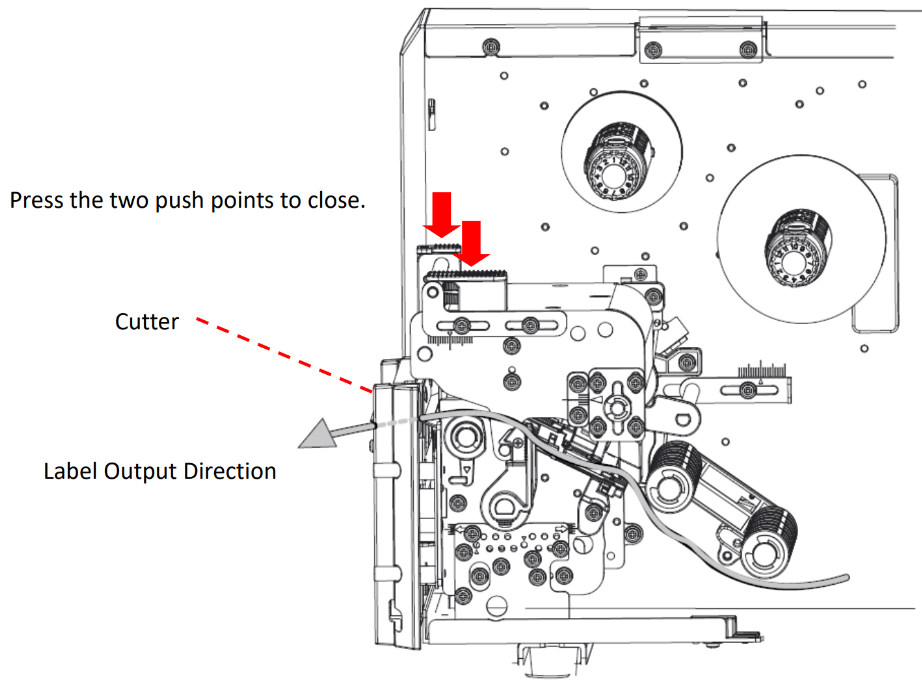

5. Trek het snijmechanisme terug. Druk stevig op de twee aangegeven punten totdat u een "klik" hoort.
bevestigt dat de dispensermodule goed gesloten is.
6. Sluit de open kap, zet de printer aan of druk op de knop DOORVOER als deze al aan staat. De
printer voert de labels dan automatisch door de Cutter.
03-80243 NL
