Aplikacje dla modeli: S8xNX
Więcej informacji można znaleźć poniżej.
Uszkodzoną lub zużytą głowicę drukującą można łatwo wyjąć i wymienić.
 |
- Nie włączaj ani nie wyłączaj produktu, nie podłączaj ani nie rozłącz się z kablem zasilającym, gdy masz mokre ręce. Może to spowodować porażenie prądem.
- Przed wymianą głowicy drukującej należy odłączyć przewód zasilający od gniazda sieciowego.
- Przed wymianą głowicy drukującej należy założyć rękawice, aby zapobiec jej uszkodzeniu.
|
Poniższe filmy przedstawiają poszczególne procedury wymiany.
Dla typu Standard/Leworęczna
Wymiana głowicy drukującej (S84NX)
Wymiana głowicy drukującej (S86NX)
Dla typu przeciwnego/praworęcznego
Wymień głowicę drukującą (S84NX)
Wymiana głowicy drukującej (S86NX)
|
1.
|
Upewnij się, że produkt jest wyłączony i odłącz się od gniazda zasilania.
|
 |
Całkowicie otwórz górną pokrywę, aby zapobiec jej przypadkowemu upuszczeniu.
|
|
3.
|

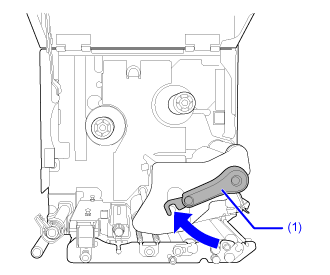

Obrócić dźwignię blokady głowicy (1) w prawo, aby odblokować głowicę drukującą.
|
|
Głowica drukująca i jej otoczenie są gorące po wydrukowaniu. Należy poczekać, aż produkt ostygnie.
Dotknięcie krawędzi głowicy drukującej gołą ręką może spowodować obrażenia ciała.
|
|
4.
|
Usunąć nośnik i taśmę, jeśli są już załadowane.
|
|
5.
|

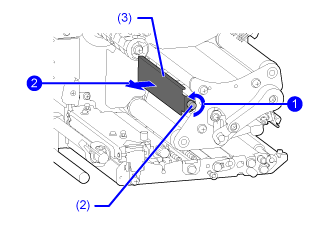

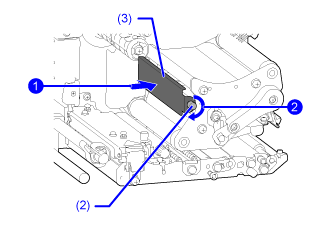

Poluzować śrubę radełkowaną (2) przymocowaną do pokrywy (3) z boku zespołu głowicy drukującej , a następnie Usunąć pokrywę (3) .
|
|
6.
|

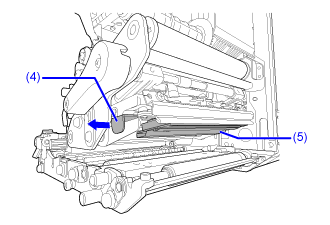

Pociągnąć wypustkę (4), aby Usunąć głowicę drukującą (5).
|
Po zwolnieniu głowicy drukującej należy podeprzeć ją ręką.
|
7.
|

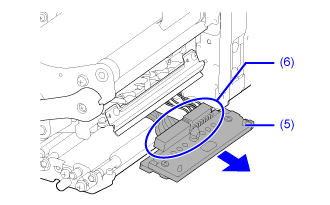

Wyciągnąć głowicę drukującą (5) i Usunąć wszystkie złącza (6) z uszkodzonej głowicy drukującej (5).
|
 |
(Tylko model S84NX) W przypadku modeli RFID antena RFID UHF jest zainstalowana na głowicy drukującej. Podczas wymiany głowicy drukującej należy uważać, aby nadmiernie nie pociągnąć za kabel antenowy. Aby uzyskać więcej informacji, należy skontaktować się ze sprzedawcą, dealerem lub działem pomocy technicznej firmy Sato. |
|
8.
|
Łączyć wszystkie złącza (6) z nową głowicą drukującą.
|
|
Ostrożnie obchodź się z głowicą drukującą. Nie zanieczyszczać ani nie zarysować wrażliwej powierzchni głowicy drukującej. |
|
9.
|

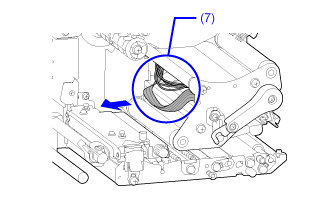

Odciągnij i ułóż kable (7) od góry zespołu głowicy drukującej.
|
|
10.
|

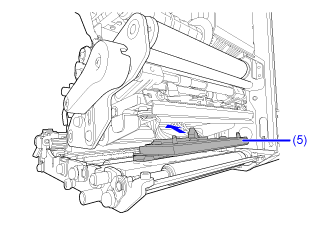

Zainstalować głowicę drukującą (5) w zespole głowicy drukującej.
|
Wyrównaj głowicę drukującą i dociśnij ją do góry aż do zatrzaśnięcia.
|
12.
|
Obciążenie i taśmę należy włożyć z powrotem, jeśli zostały Usunięte w kroku 4.
|
[01-01251-PL]
