Problem/Pytanie
Jak podłączyć CL4NX Plus do sieci Wi-Fi 802.11?
Aplikacje
Drukarek CL4NX Plus/CL6NX Plus.
Rezolucja/Odpowiedź
Wymagania wstępne: Opcja Wi-Fi zestawu CL4NX Plus firmy Sato musi być zainstalowana w drukarce, aby możliwe było skonfigurowanie Interfejsu. Po zainstalowaniu zestawu WLAN interfejs Ethernet LAN zostanie wyłączony. Wszystkie pozostałe interfejsy będą
dostępne do komunikacji danych. Pełne informacje na temat CL4NX Plus Wi-Fi można znaleźć w Podręczniku operatora CL4NX Plus dostępnym pod adresem pod tym linkiem.
Niniejszy dokument zawiera podstawowe instrukcje dotyczące podłączenia urządzenia CL4NX Plus firmy Sato do sieci Wi-Fi 802.11. Aby wprowadzić informacje do odpowiednich ustawień Interfejsu Wi-Fi, należy posiadać niezbędne informacje dotyczące konkretnych wymagań konfiguracyjnych w celu połączenia się z siecią Wi-Fi w Trybie Infrastruktury.
Po zainstalowaniu interfejsu 802.11 WLAN (lub został on zainstalowany fabrycznie), należy skonfigurować ustawienia sieci bezprzewodowej, aby Łączyć się bezprzewodowo w trybie Ad-hoc (peer-to-peer) lub Infrastructure (SSID). Poniższe instrukcje mają na celu zademonstrowanie kroków konfiguracji CL4NX Plus Wi-Fi w Trybie Infrastruktury.
1) Umieść drukarkę CL4NX Plus w trybie OFFLINE i naciśnij
ENTER, aby uzyskać dostęp do menu Ustawienia.

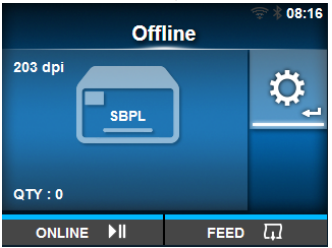

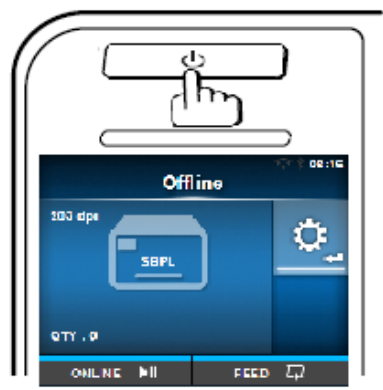

Ilustracja 1: Gdy drukarka znajduje się w trybie Offline, przejdź do menu Ustawienia, naciskając przycisk ENTER na klawiaturze. Notatka: ikona siły sygnału Wi-Fi w linii statusu na wyświetlaczu LCD wskazuje, że opcja 802.11 Wi-Fi jest zainstalowana, ale nie jest podłączona (wyszarzona).
2) W menu Ustawienia przejdź do menu Interfejs i naciśnij przycisk ENTER.

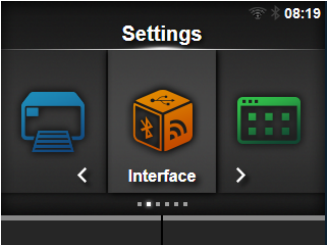

Ilustracja 2: Za pomocą strzałek kierunkowych na klawiaturze przejdź do ikony menu Interfejs i naciśnij przycisk ENTER na klawiaturze.
3) W menu Interfejs, wybierz Sieć w menu i naciśnij ENTER, aby skonfigurować ustawienia sieci.

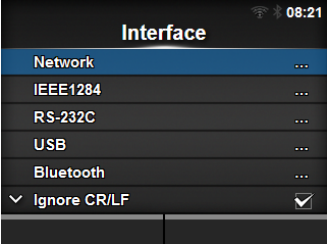

Ilustracja 3: Wybieranie Sieci w menu za pomocą przycisków nawigacyjnych i naciśnięcie przycisku ENTER na klawiaturze.
4) W menu Sieć wybierz Ustawienia i naciśnij ENTER

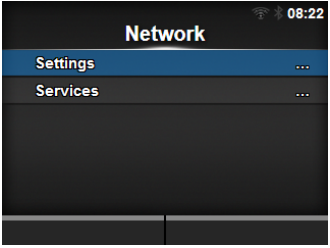

Ilustracja 4: Wybieranie Ustawienia z menu i naciśnięcie przycisku ENTER na klawiaturze.
5) Wybieramy Wi-Fi w menu i naciskamy ENTER, aby skonfigurować ustawienia Wi-Fi.

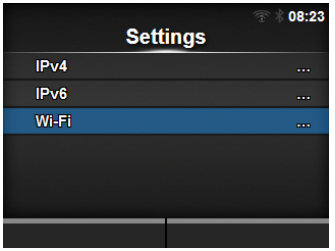

Ilustracja 5: Wybieranie Wi-Fi z menu za pomocą przycisków nawigacyjnych i naciśnięcie przycisku ENTER na klawiaturze.
6) W menu Wi-Fi wybierz Tryb i naciśnij ENTER, aby zmienić na Infrastruktura i naciśnij przycisk .

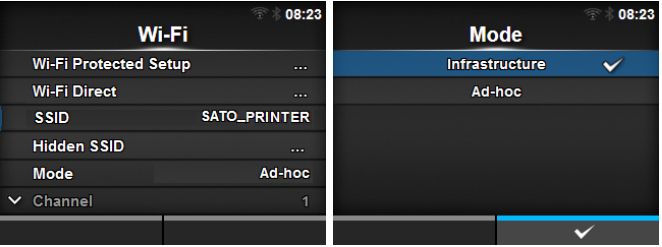

Ilustracja 6: Wybieranie Trybu z menu za pomocą przycisków nawigacyjnych i naciśnięcie przycisku
na klawiaturze, aby wybrać Infrastrukturę.
- Naciśnij przycisk , aby Ratować wybór.
7) Po powrocie do menu Wi-Fi naciśnij przycisk , aby zapisać wybór lub naciśnij przycisk
(wstecz), a zostanie wyświetlony monit o zapisanie zmian.

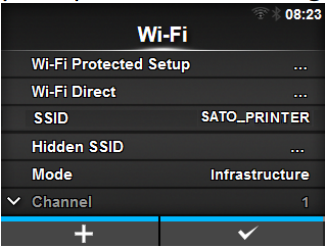

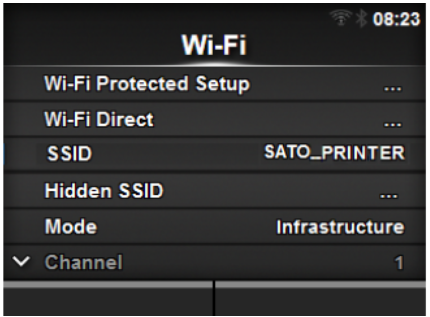

Ilustracja 7: Po dokonaniu wyboru dla Trybu Infrastruktury, naciśnij przycisk , aby zapisać ustawienia lub naciśnij przycisk wstecz, a zostanie wyświetlony monit o zapisanie zmian.
Po zapisaniu ustawień zalecane jest wyłączenie/włączenie Drukarki w celu zainicjowania interfejsu Wi-Fi.
Interfejs Wi-Fi ze zmianą konfiguracji.

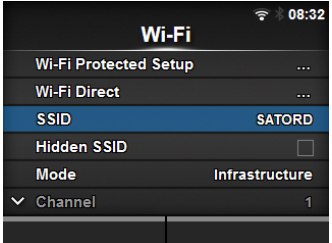

8) Po ponownym uruchomieniu CL4NX, przejdź z powrotem do menu Wi-Fi (kroki 1-5) i wybierz SSID z menu Wi-Fi, a następnie naciśnij przycisk ENTER.
Ilustracja 8: Na ekranie zostanie wyświetlona sieć Wi-Fi wykryta przez produkt.
Za pomocą przycisków
/
wybierz nazwę sieci Wi-Fi, z którą chcesz się połączyć, i naciśnij przycisk , aby potwierdzić.

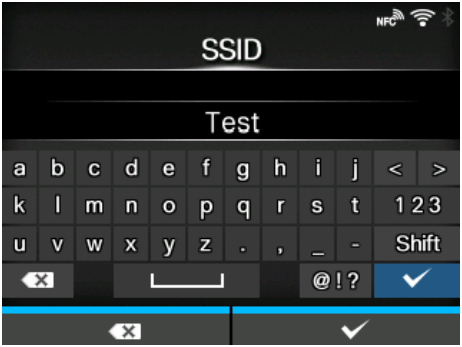

Ilustracja 9 : Aby ręcznie zarejestrować sieć Wi-Fi, naciśnij przycisk i wprowadź nazwę sieci. Można wprowadzić maksymalnie 32 znaki. Można używać alfabetów (wielkich i małych liter), cyfr i symboli.
9) Po dokonaniu wyboru SSID, jeśli istnieją protokoły bezpieczeństwa dla sieci WLAN (WEP/WPA/WPA2 itp.), należy podać niezbędne informacje. CL4NX powinien wskazać używany protokół bezpieczeństwa (można go podświetlić i nacisnąć ENTER, aby zmienić wybór), a także umożliwić wprowadzenie kluczowych informacji, aby połączyć się z SSID.

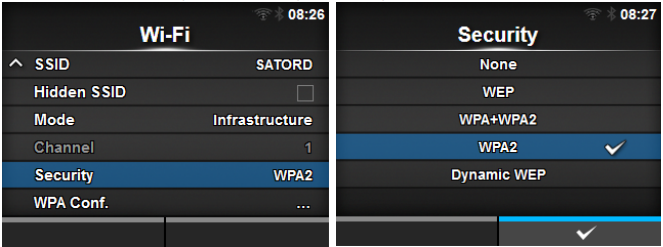

Ilustracja 10: Wybieranie opcji Bezpieczeństwo, aby zobaczyć, jaka metoda szyfrowania jest używana do połączenia z bezpiecznym SSID. ENTER, aby potwierdzić protokół bezpieczeństwa.
10) Po wybraniu odpowiedniego protokołu bezpieczeństwa dla SSID, należy skonfigurować szyfrowanie używane dla protokołu bezpieczeństwa. W poniższym przykładzie do uwierzytelniania do SSID będzie używane WPA2. Wybieramy WPA CONF. z menu Wi-Fi i naciskamy ENTER.

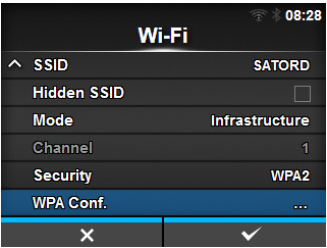

Ilustracja 11: Wybieranie WPA CONF. z menu Wi-Fi i naciśnięcie przycisku ENTER ENTER, aby skonfigurować wybrane ustawienia protokołu bezpieczeństwa.
11) W menu WPA CONF. wybierz metodę Uwierzytelniania WPA i podświetl PSK, aby wprowadzić klucz
informacje - użyj klawisza DELETE, aby usuwać wszelkie wstępnie wypełnione wartości i przycisków nawigacyjnych, aby podświetlić odpowiedni znak, aby uzupełnić Passówkę do uwierzytelnienia SSID i naciśnij przycisk ü, aby zapisać.

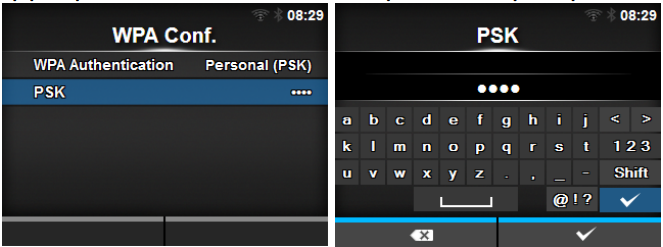

Rysunek 12: Po wybraniu odpowiednich parametrów protokołu bezpieczeństwa, można użyć panelu LCD do wprowadzenia Frazy za pomocą przycisków nawigacyjnych, aby wybrać znaki i nacisnąć przycisk ENTER, aby wprowadzić wybrany znak. Można przełączać się między małymi i wielkimi literami, wybierając przycisk Zmiana, znakami numerycznymi, wybierając przycisk 123 lub znakami specjalnymi, wybierając przycisk [@!?] Po wprowadzeniu poprawnych znaków naciśnij przycisk aby je zapisać i powrócić do menu WPA CONF.
12) Naciśnij przycisk (wstecz), aby powrócić do menu Wi-Fi i naciśnij przycisk aby Ratować ustawienia konfiguracji Wi-Fi. Jeśli wszystkie informacje zostały wprowadzone poprawnie, wskaźnik siły sygnału Wi-Fi powinien zaświecić się w linii Status na wyświetlaczu LCD (rysunek 12).
Rysunek 13: Panel LCD pokazujący ikonę WLAN i siłę sygnału
