Modelos aplicáveis: S8xNX
Consulte as informações abaixo.
Pode remover e substituir facilmente uma Cabeçote de impressão danificada ou gasta.
 |
- Não ligue ou desligue o produto, nem ligue ou desconecte o cabo de alimentação enquanto as suas mãos estiverem molhadas. Se o fizer, pode provocar um choque elétrico.
- Desconectar o cabo de alimentação da tomada de CA antes de substituir a Cabeçote de impressão.
- Utilizar luvas antes de substituir a cabeça de impressão, para evitar danos na cabeça de impressão.
|
Consulte os vídeos seguintes sobre os procedimentos de substituição individuais.
Para o Tipo Standard/Esquerdo
Substituir a cabeça de impressão (S84NX)
Substituir a cabeça de impressão (S86NX)
Para o Tipo Oposto/Direito
Substituir a cabeça de impressão (S84NX)
Substituir a cabeça de impressão (S86NX)
|
1.
|
Certifique-se de que o Produto está desligado e Desconecte o cabo de alimentação da tomada de CA.
|
 |
Abra totalmente a Tampa Aberta para evitar a queda acidental da tampa.
|
|
3.
|

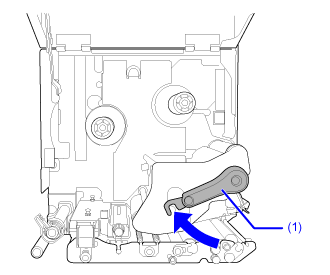

Rode a Alavanca de trava do cabeçote (1) no sentido horário para destravar a cabeça de impressão.
|
|
A cabeça de impressão e as suas imediações estão quentes após a impressão. Aguardar até que o Produto arrefeça.
Tocar na extremidade da cabeça de impressão com as mãos desprotegidas pode causar ferimentos.
|
|
4.
|
Retire a Mídia e a Ribbon se já estiverem carregadas.
|
|
5.
|

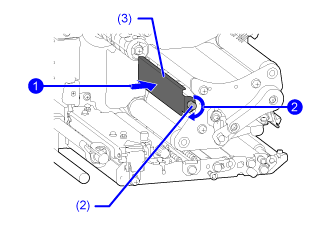

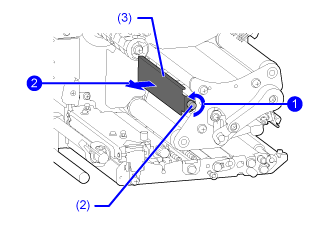

Desaperte o parafuso de aperto manual (2) preso à Tampa (3) na parte lateral do conjunto da cabeça de impressão , e retire a Tampa (3) .
|
|
6.
|

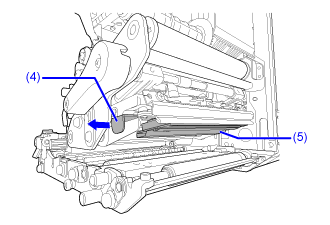

Puxe a patilha (4) para retirar a cabeça de impressão (5).
|
Apoie a cabeça de impressão com a sua mão quando a cabeça de impressão for libertada.
|
7.
|

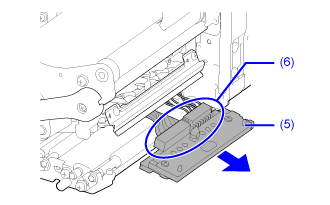

Cabeçote de impressão (5) e remova todos os conetores (6) da cabeça de impressão defeituosa (5).
|
 |
(S84NXonly) Nos modelos RFID, a antena RFID UHF está instalada na cabeça de impressão. Tenha cuidado para não puxar demasiado o cabo da antena quando substituir a cabeça de impressão. Contacte o seu Revendedor SATO, distribuidor ou assistência técnica para mais informações. |
|
8.
|
Conectar todos os conetores (6) à nova cabeça de impressão.
|
|
Alça a cabeça de impressão com cuidado. Não contaminar ou riscar a superfície sensível da cabeça de impressão. |
|
9.
|

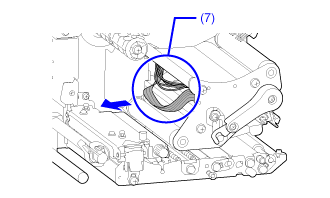

Puxar para trás e arrumar os cabos (7) a partir do Topo do conjunto da cabeça de impressão.
|
|
10.
|

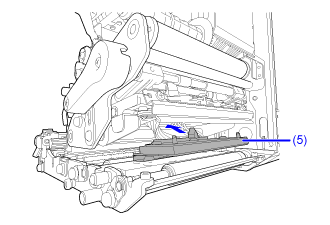

Instale a cabeça de impressão (5) no conjunto da cabeça de impressão.
|
Alinhe a cabeça de impressão e pressione-a para cima até engatar.
|
12.
|
Volte a colocar a Mídia e a Ribbon, caso as tenha removido no passo 4.
|
