Modelos aplicáveis : S8xNX
Consulte a figura abaixo.
Pode remover e substituir facilmente um Rolete de Impressão danificado ou gasto.
 |
Não ligue ou desligue o produto, nem ligue ou desconecte o cabo de alimentação enquanto as suas mãos estiverem molhadas. Se o fizer, pode provocar um choque elétrico.
Desconectar o cabo de alimentação da tomada de CA antes de substituir o Rolete de Impressão.
|
 |
Ferramentas necessárias
|
Diretrizes para Substituir o Rolete de Impressão
O Rolete de Impressão tem uma marca às riscas no lado esquerdo. Quando a marca listada começar a desaparecer, isso indica que deve substituir o Rolete de Impressão.
|
Esta é apenas uma orientação geral. O estado de desgaste do Rolete de Impressão varia consoante a Mídia utilizada. Em qualquer caso, substitua o Rolete de Impressão desgastado quando este afetar a qualidade de impressão do Produto. |
Veja o vídeo abaixo para conhecer o procedimento.
|
1.
|
Certifique-se de que o produto está desligado e Desconecte o cabo de alimentação da tomada de CA.
|
 |
Abra totalmente a Tampa superior para evitar que a tampa caia acidentalmente. |
|
3.
|

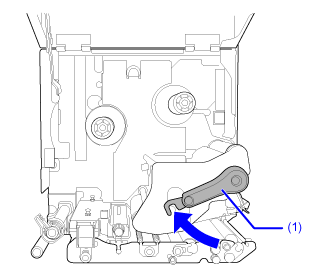

Rode a Alavanca de trava do cabeçote (1) no sentido dos ponteiros do relógio para destravar a cabeça de impressão.
|
|
A cabeça de impressão e as suas imediações ficam quentes após a impressão. Tenha cuidado para não se queimar.
Tocar na extremidade da cabeça de impressão com as mãos desprotegidas pode causar ferimentos.
|
|
4.
|

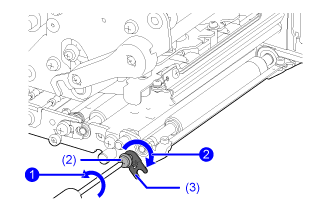

Desaperte o parafuso (2) até que o grampo do rolamento (3) seja libertado .
|
|
5.
|
Retire o rolamento (4) do chassis e o eixo do Rolete de Impressão (5).
|
|
6.
|

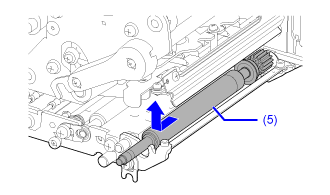

Retire o Rolete de Impressão (5) do produto e substitua-o por um novo Rolete de Impressão.
|
|
7.
|

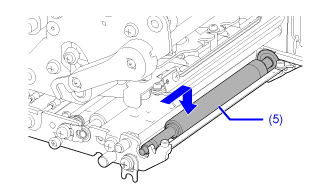

Insira a extremidade da engrenagem do Rolete de Impressão (5) totalmente na estrutura central do produto.
|
|
8.
|

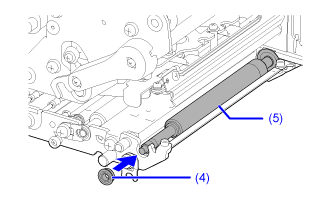

Volte a colocar o rolamento (4) no chassis e no eixo do Rolete de Impressão (5).
|
|
9.
|

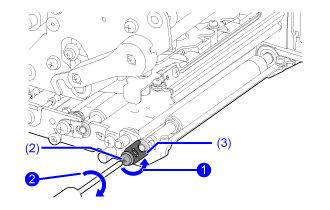

Rode a braçadeira do rolamento (3) para o rolamentoe fixe-a com o parafuso (2).
|
