Configuração do Wi-Fi 802.11 do CL4NX Plus/CL6NX Plus

Problema/Pergunta

Como ligar o CL4NX Plus a uma rede Wi-Fi 802.11

Aplicável a

Impressoras CL4NX Plus/CL6NX Plus.

Resolução/Resposta

Pré-requisito: A opção Wi-Fi da SATO CL4NX Plus deve estar instalada na impressora para que seja possível configurar a interface. Assim que o kit WLAN estiver instalado, a interface LAN Ethernet será desativada. Todas as outras interfaces ficarão
disponíveis para comunicação de dados. Para obter todos os detalhes sobre o Wi-Fi da CL4NX Plus, consulte o Manual do Operador da CL4NX Plus disponível em este link.

Este documento tem como objetivo fornecer instruções básicas para ligar a SATO CL4NX Plus a uma rede Wi-Fi 802.11. Terá de dispor das informações necessárias relativas aos requisitos de configuração específicos para se ligar ao Wi-Fi através do Modo de Infraestrutura, a fim de introduzir as informações nas configurações aplicáveis da interface Wi-Fi.

Após instalar a interface WLAN 802.11 (ou caso esta tenha sido instalada de fábrica), terá de configurar as configurações da rede sem fios para se ligar sem fios ao modo Ad-hoc (ponto a ponto) ou ao modo Infraestrutura (SSID). As instruções abaixo destinam-se a demonstrar os passos para configurar o Wi-Fi da CL4NX Plus através do Modo de Infraestrutura.

1) Coloque a impressora CL4NX Plus no modo Offline e prima ENTER para aceder ao menu de Configurações

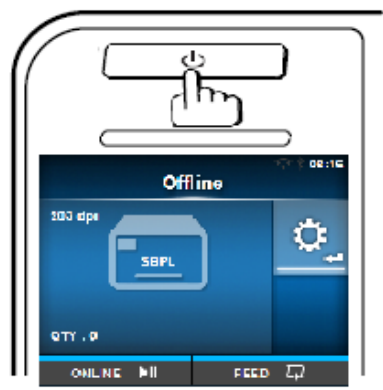

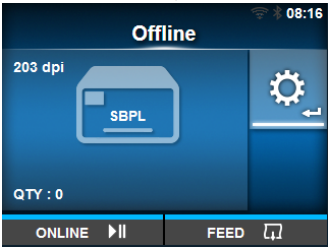

Figura 1: Com a impressora em modo Offline, aceda ao menu de Configurações premindo os botões ENTER no Teclado. Repare no ícone de intensidade do sinal Wi-Fi na linha de estado do ecrã LCD, que indica que a opção Wi-Fi 802.11 está instalada, mas não está ligada (a cinzento).

2) No menu de Configurações, navegue até ao menu «Interface» e prima ENTER

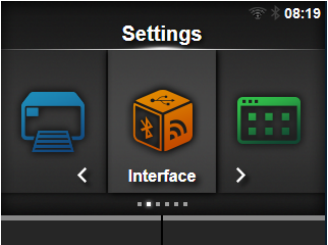

Figura 2: Utilize as setas direcionais no Teclado para navegar até ao ícone do menu «Interface» e prima o botão ENTER no Teclado.

3) No menu «Interface», selecione «Rede» no menu e prima ENTER para configurar as configurações de rede.

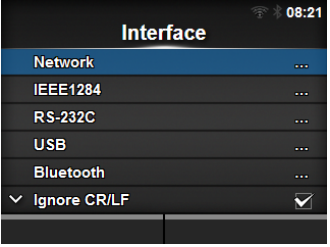

Figura 3: Selecione «Rede» no menu utilizando os botões de navegação e prima o botão « ENTER» no Teclado.

4) No menu «Rede», selecione «Configurações» e prima ENTER

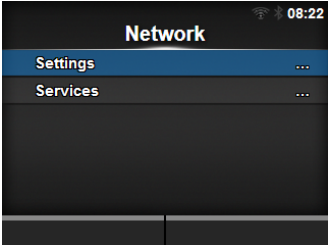

Figura 4: Selecione «Configurações» no menu e prima o botão ENTER no Teclado.

5) Selecione «Wi-Fi» no menu e prima ENTER para configurar as configurações de Wi-Fi

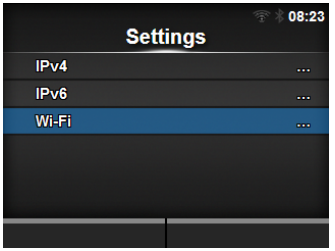

Figura 5: Selecione «Wi-Fi» no menu utilizando os botões de navegação e prima o botão « ENTER» no Teclado.

6) No menu «Wi-Fi», selecione «Modo» e prima ENTER para mudar para «Infraestrutura» e prima o botão .

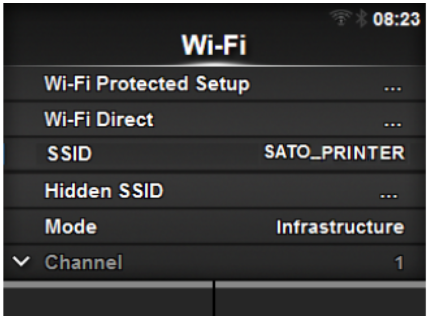

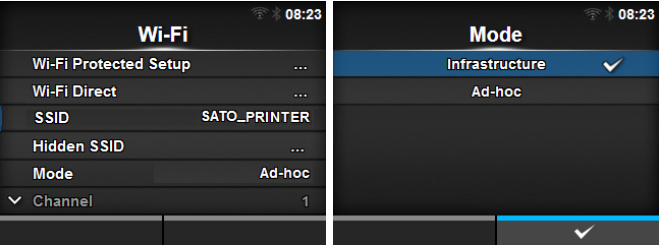

Figura 6: Selecione «Modo» no menu utilizando os botões de navegação e prima o botão « » no Teclado para, em seguida, escolher «Infrastructure»

? Prima o botão « » para guardar a seleção.

7) De volta ao menu «Wi-Fi», prima o botão « » para guardar a seleção ou prima o botão « » (voltar) e ser-lhe-á solicitado que guarde as alterações.

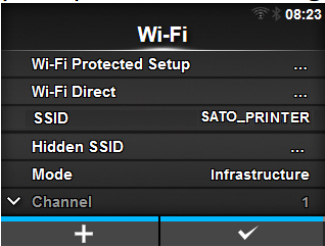

Figura 7: Após selecionar o Modo de Infraestrutura, prima o botão « » para guardar as Configurações ou, se premir o botão «back», ser-lhe-á solicitado que guarde as alterações

Depois de as configurações terem sido guardadas, recomenda-se desligar e ligar novamente a impressora para inicializar o Wi-Fi
de acordo com a alteração de configuração da Interface.

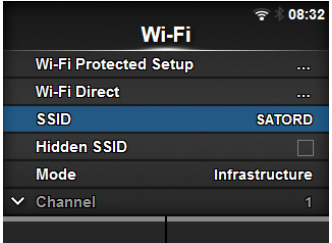

8) Após reiniciar a CL4NX, volte ao menu «Wi-Fi» (passos 1 a 5), selecione «SSID» no menu «Wi-Fi» e prima o botão «ENTER».

Figura 8: O ecrã mostra a rede Wi-Fi detetada pelo Produto.

Selecione o nome da rede Wi-Fi à qual pretende ligar-se utilizando os botões « » / « » e prima o botão « » para confirmar.

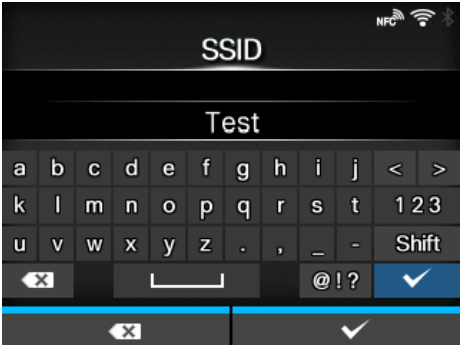

Figura 9: Para registar uma rede Wi-Fi manualmente, prima o botão « » e introduza o nome da rede. Pode introduzir um máximo de 32 caracteres. Podem ser utilizados letras (maiúsculas e minúsculas), números e símbolos.

9) Após selecionar o SSID, caso existam protocolos de segurança WLAN (WEP/WPA/WPA2, etc.), terá de fornecer as informações necessárias para os protocolos de segurança da WLAN. O CL4NX deverá indicar o protocolo de segurança que está a ser utilizado (pode selecioná-lo e premir ENTER para alterar a seleção), bem como permitir-lhe introduzir as informações de chave para se ligar ao SSID.

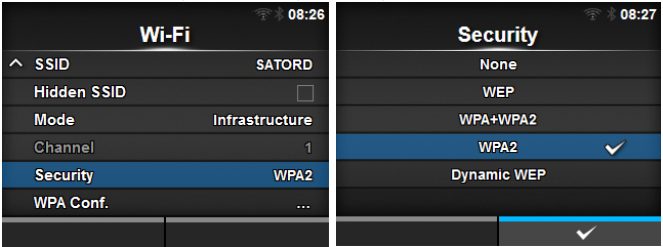

Figura 10: Selecione «Segurança» para ver qual o método de encriptação que está a ser utilizado para se ligar ao SSID seguro. Prima ENTER para confirmar o Protocolo de Segurança.

10) Com o protocolo de segurança adequado selecionado para o SSID, terá de configurar a encriptação utilizada pelo protocolo de segurança. No exemplo abaixo, será utilizado o WPA2 para autenticar no SSID. Selecione «Configurações WPA» no menu «Wi-Fi» e prima ENTER.

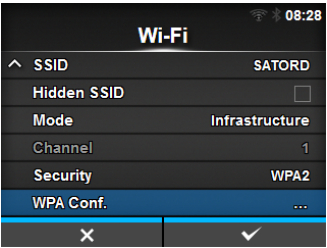

Figura 11: Selecione «Configurações WPA» no menu «Wi-Fi» e prima ENTER para configurar as configurações do protocolo de segurança selecionado.

11) No menu de Configurações WPA, escolha o método de Autenticação WPA e selecione «PSK» para introduzir a chave ou a fras
e; utilize as teclas « » e «Excluir» para apagar quaisquer valores pré-preenchidos e as teclas de navegação para selecionar o caractere adequado, de modo a completar a frase-passe/chave para o SSID, e prima o botão «?» para guardar.

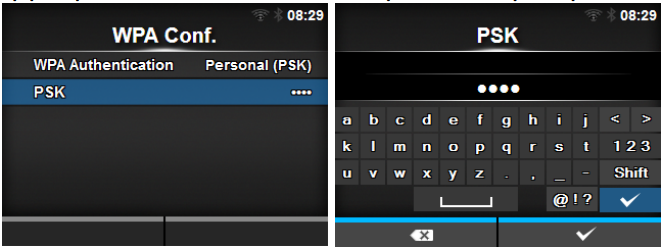

Figura 12: Depois de ter selecionado os parâmetros adequados do Protocolo de Segurança, pode utilizar o painel LCD para introduzir a frase-passe, utilizando os botões de navegação para selecionar os caracteres e premindo tecla ENTER para introduzir o caractere selecionado. Pode alternar entre letras minúsculas e maiúsculas premindo o botão Shift, introduzir caracteres numéricos premindo o botão 123 ou introduzir caracteres especiais premindo o botão [@!?]. Depois de introduzir os caracteres corretos, prima o botão para guardar e regressar ao menu das Configações WPA.

12) Prima o botão « » (voltar) para regressar ao menu Wi-Fi e prima o botão para guardar as configurações de configuração do Wi-Fi. Se todas as informações tiverem sido introduzidas corretamente, deverá ver o Indicador de intensidade do sinal Wi-Fi acender-se na linha de estado do ecrã LCD (figura 12).

Figura 13: Painel LCD a mostrar o ícone da WLAN e a intensidade do sinal

[03-80078-pt]
