Problema/Pergunta
A impressora não alimenta o suporte de impressão.
Aplicável a
WT4-AXB
Resolução/Resposta
A mídia não está carregada corretamente. Por favor, volte a carregar a mídia.
As impressoras da série WT4-AXB da linha SATO BASIC LINE oferecem três modos de carregamento diferentes: padrão, Dispensador «
» ou com Cortador.
⚫ O modo padrão permite-lhe recolher cada etiqueta livremente.
⚫ O modo de dispensador retira o liner da etiqueta à medida que esta é impressa. Depois de a etiqueta ser removida
, a etiqueta seguinte é impressa.
⚫ O modo de cortador corta automaticamente a etiqueta após a sua impressão. Existe um tipo de cortador para
cortar o suporte de impressão.
Carregar a mídia no modo padrão

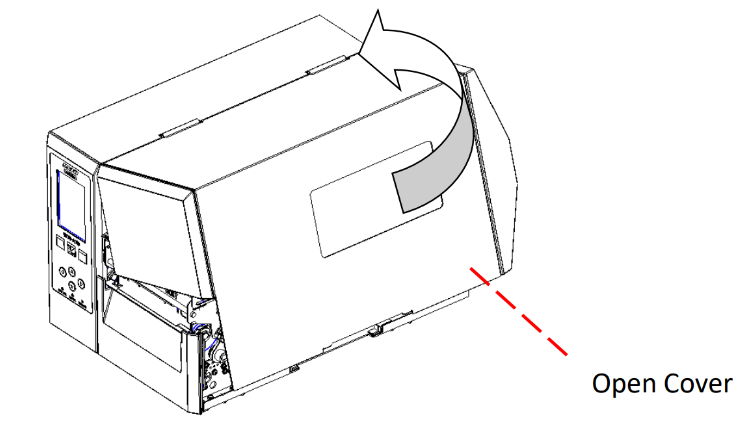

1. Levante a tampa aberta para expor o compartimento do suporte.

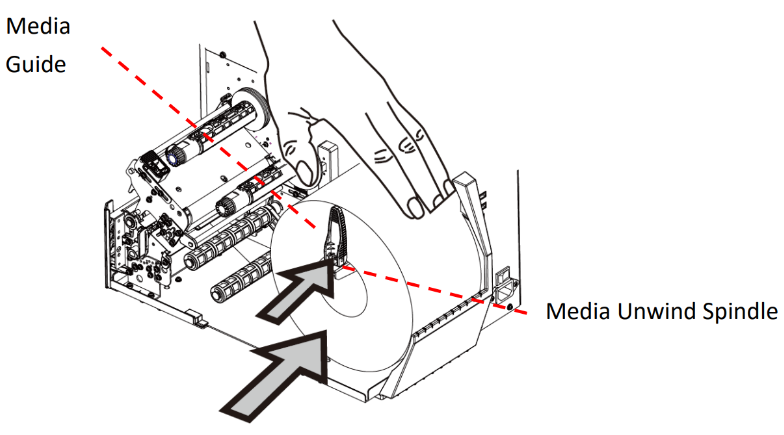

2. Insira o rolo de mídia na bobina de fornecimento e deslize a guia da mídia para dentro.

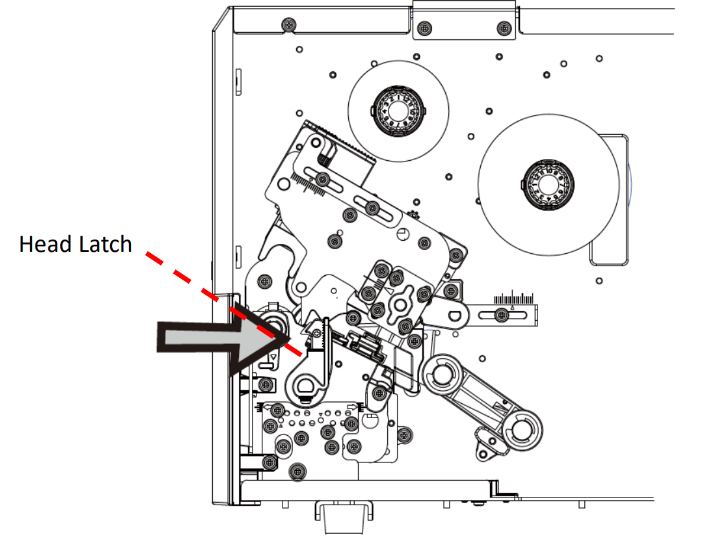

3. Empurre para a direita o trinco do cabeçote para carregar o suporte de mídia.

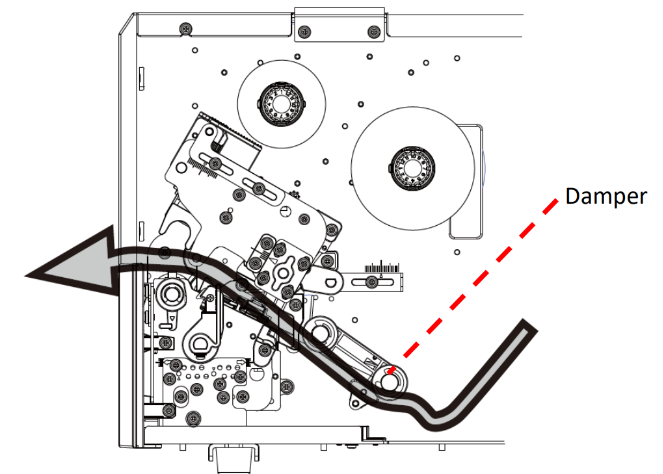

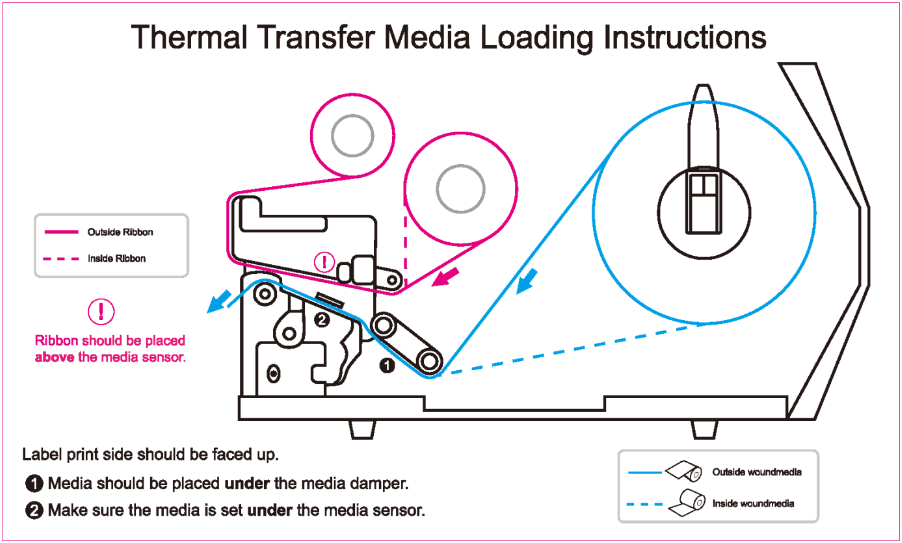

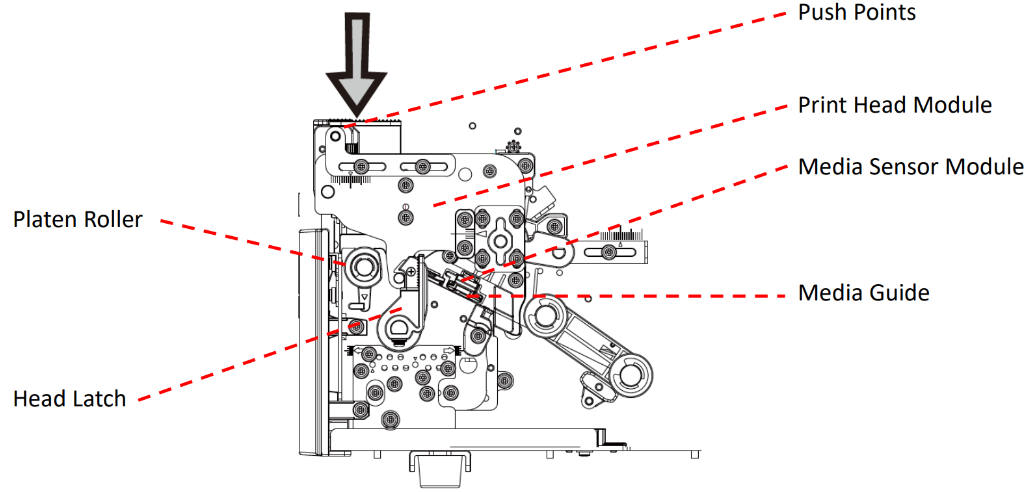

4. A etiqueta deve ficar virada para cima enquanto o suporte passa pelo módulo da cabeça de impressão. Passe o suporte «
» por baixo da «guia da mídia» e através do amortecedor até que encaixe no lugar. Em seguida, passe-
e por baixo do módulo do sensor de mídia e por cima do rolo.
5. Pressione os dois pontos de pressão para prender o suporte de mídia.

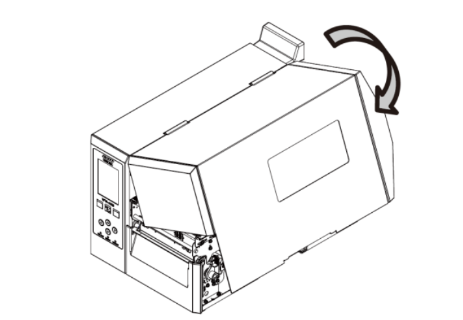

6. Feche a tampa aberta.
Carregar o suporte de impressão no modo dispensador
Os passos 1 a 3 são semelhantes aos do «Modo Padrão».
1. Levante a tampa aberta para expor o compartimento do suporte de impressão.
2. Coloque um rolo de mídia na Bobina de fornecimento e deslize a guia da mídia para dentro.
3. Puxe o trinco do cabeçote para carregar o suporte.

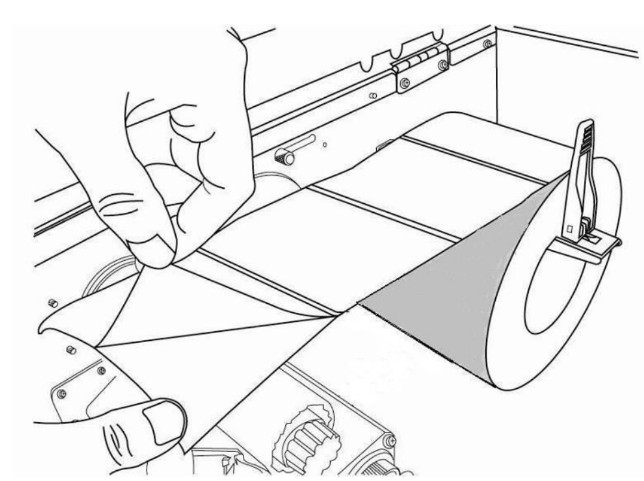

4. Retire etiquetas suficientes da extremidade inicial do rolo de mídia para expor 6 polegadas de Liner.

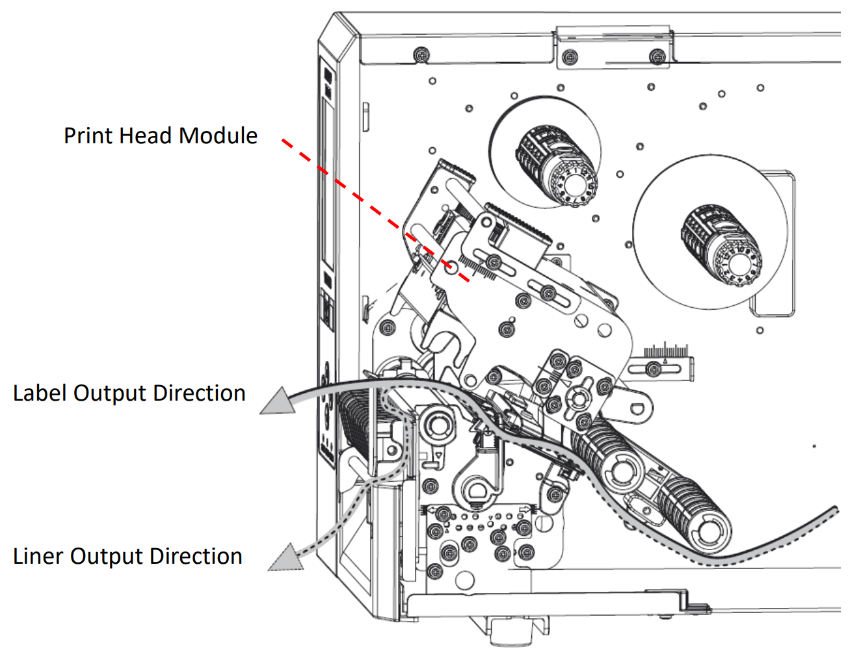

5. Guie o Liner do material por baixo do módulo da cabeça de impressão. Para diretrizes mais específicas sobre o material,
consulte o Passo 4 no Modo Padrão.

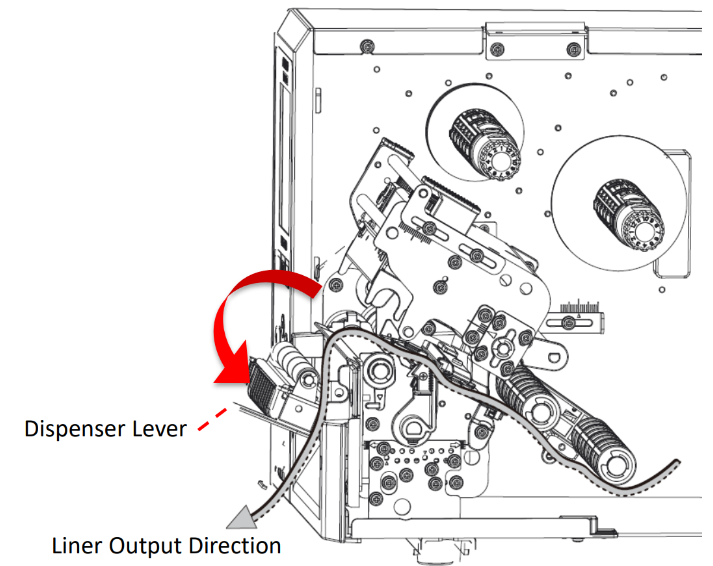

6. Empurre para baixo a alavanca de libertação do mecanismo dispensador e guie o Liner do suporte de impressão por trás do módulo dispensador.

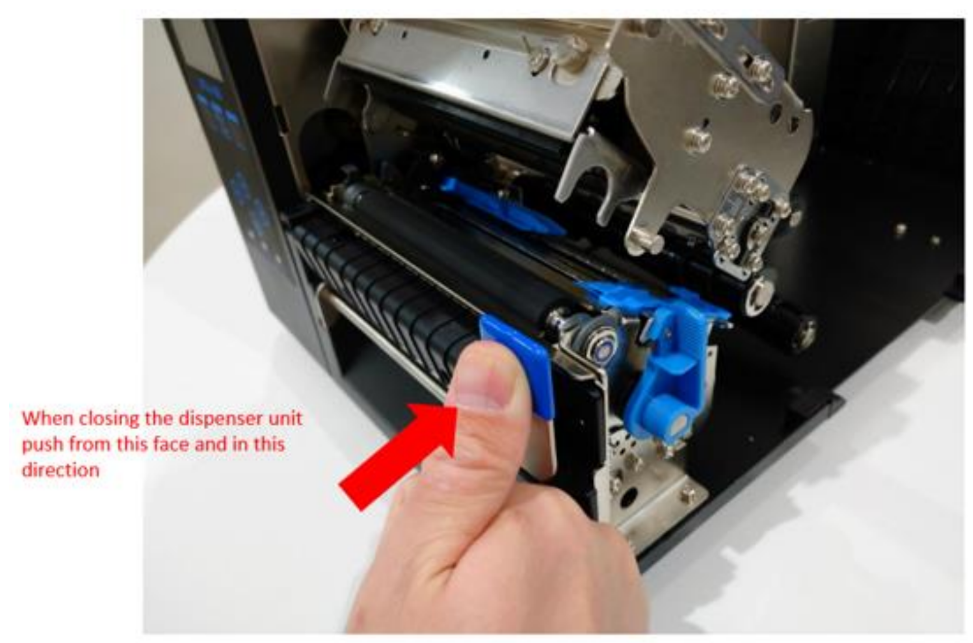

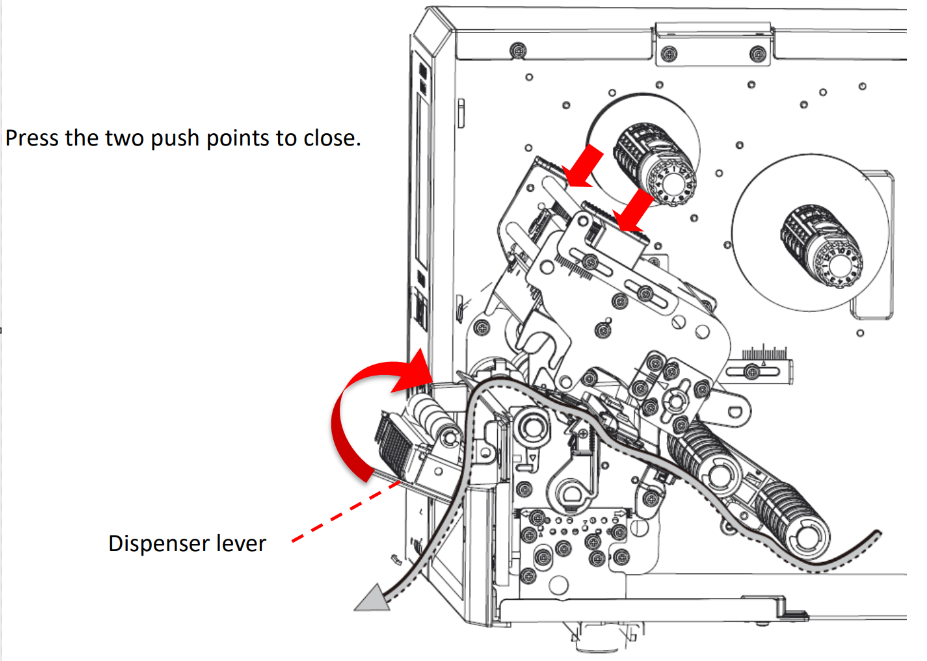

7. Feche o módulo dispensador utilizando os pontos de pressão. Pressione firmemente os dois pontos indicados
até ouvir um «clique», o que confirma que o módulo dispensador está bem
fechado.
8. Feche a tampa aberta, ligue a impressora ou prima o botão ALIMENTAR se esta já estiver ligada.
Carregar a Mídia no modo de corte
Os passos 1 a 3 são semelhantes aos do «Modo Padrão».
1. Levante a tampa aberta para expor o compartimento da mídia.
2. Coloque um rolo de mídia na Bobina de fornecimento e deslize a guia da mídia para dentro.
3. Puxe a trava do cabeçote para carregar o suporte.

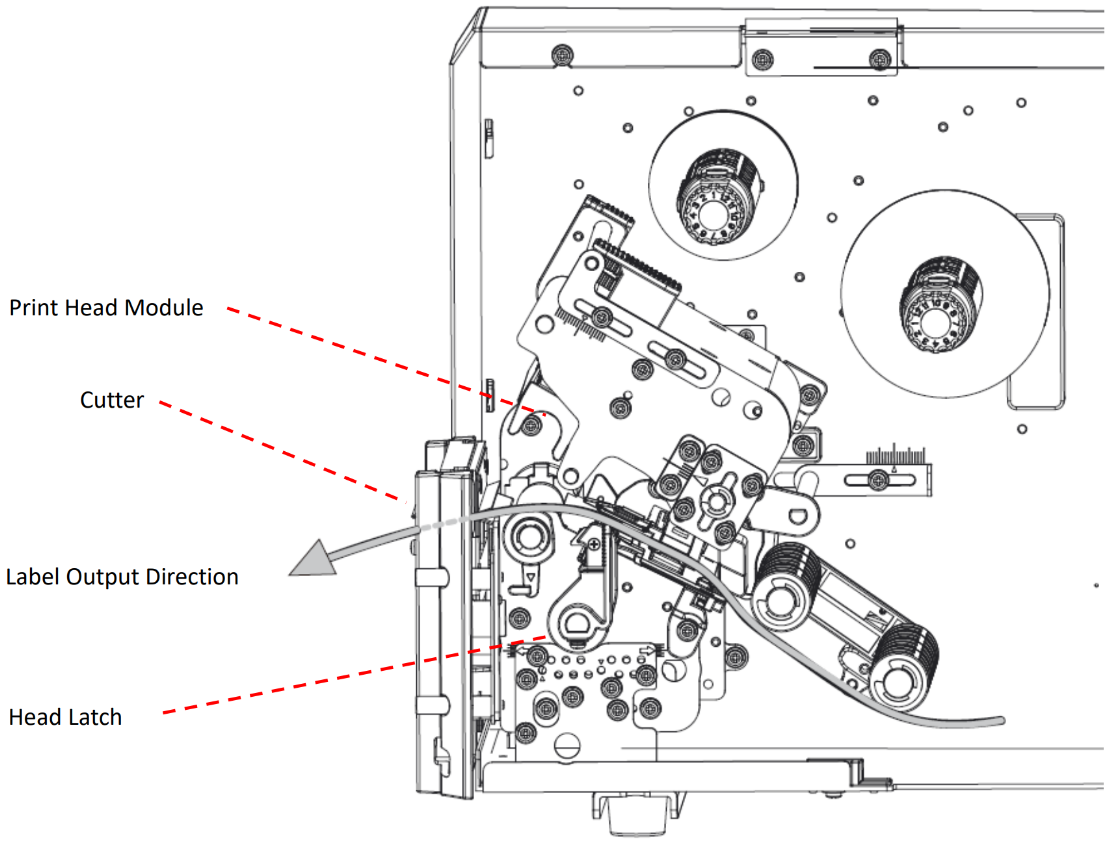

4. Coloque o rolo de mídia no módulo da cabeça de impressão e por baixo da guia do sensor de mídia. Para
obter informações mais específicas sobre o material de alimentação, consulte o Passo 4 no Modo Padrão. Fixe o módulo do cortador e
faça passar o material pelo cortador.

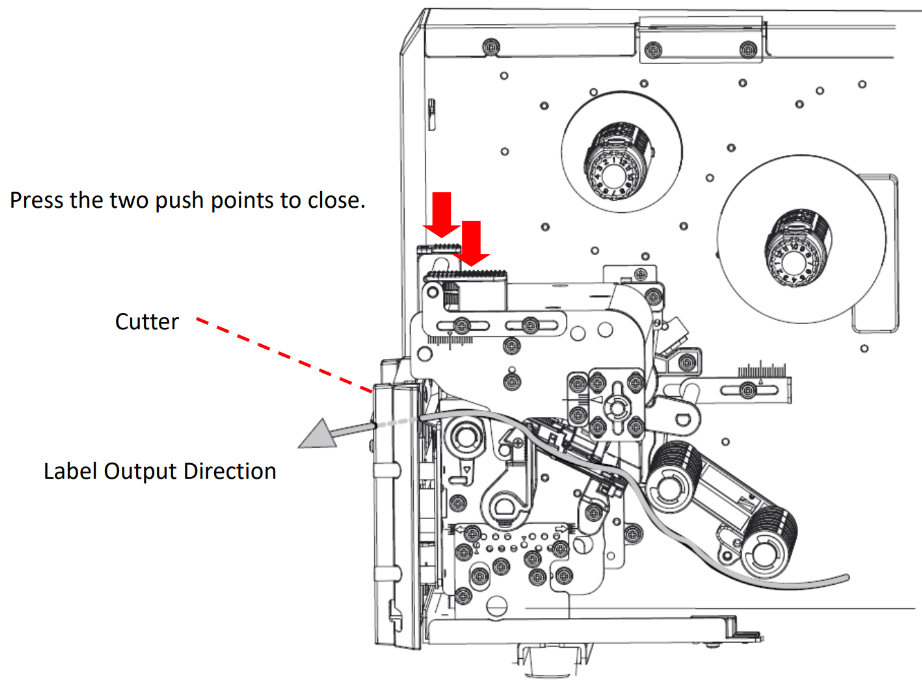

5. Retraia o Cortador. Pressione firmemente os dois pontos indicados até ouvir um «clique», o que
confirma que o módulo de dispensador está bem fechado.
6. Feche a tampa aberta, ligue a impressora ou prima o botão ALIMENTAR se esta já estiver ligada. A impressora
irá então alimentar as etiquetas através do cortador automaticamente.
03-80243-pt
