รุ่นที่ใช้งานได้: S8xNX
กรุณาดูรายละเอียดด้านล่างนี้
คุณสามารถถอดและเปลี่ยนหัวพิมพ์ที่เสียหายหรือสึกหรอได้อย่างง่ายดาย
 |
- ห้ามเปิดหรือปิดเครื่องผลิตภัณฑ์ เสียบหรือถอดสายไฟในขณะที่มือเปียก การกระทำดังกล่าวอาจทำให้เกิดไฟฟ้าช็อตได้
- เลิกเชื่อมต่อ สายไฟออกจากเต้าเสียบ AC ก่อนที่จะเปลี่ยนหัวพิมพ์
- สวมถุงมือก่อนเปลี่ยนหัวพิมพ์ เพื่อป้องกันไม่ให้หัวพิมพ์ได้รับความเสียหาย
|
ดูวิดีโอต่อไปนี้เกี่ยวกับขั้นตอนการเปลี่ยนชิ้นส่วนแต่ละรายการ
สำหรับ ประเภท มาตรฐาน/มือซ้าย
เปลี่ยนหัวพิมพ์ (S84NX)
เปลี่ยนหัวพิมพ์ (S86NX)
สำหรับ ประเภท ตรงข้าม/มือขวา
เปลี่ยนหัวพิมพ์ (S84NX)
เปลี่ยนหัวพิมพ์ (S86NX)
|
1.
|
ตรวจสอบให้แน่ใจว่าได้ปิดเครื่องผลิตภัณฑ์แล้ว และถอดสายไฟออกจากเต้าเสียบ AC
|
 |
เปิดฝาครอบด้านบนออกให้สุดเพื่อป้องกันไม่ให้ฝาครอบหล่นโดยไม่ได้ตั้งใจ
|
|
3.
|

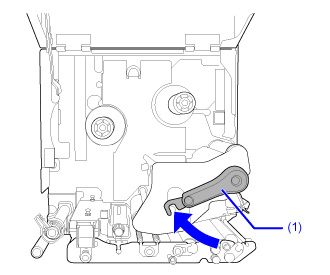

หมุนคันโยกล็อกหัว (1) ตามเข็มนาฬิกาเพื่อปลดล็อกหัวพิมพ์
|
|
หัวพิมพ์และบริเวณโดยรอบจะร้อนหลังจากพิมพ์ รอจนกว่าผลิตภัณฑ์จะเย็นลง
การสัมผัสขอบหัวพิมพ์ด้วยมือเปล่าอาจทำให้เกิดการบาดเจ็บได้
|
|
4.
|
ถอดสื่อและริบบิ้นออกหากมีการโหลดแล้ว
|
|
5.
|

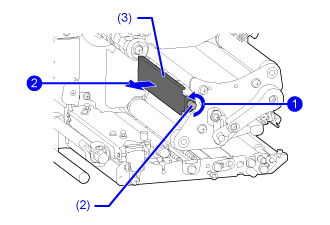

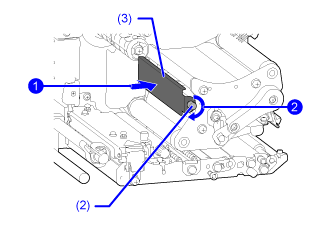

คลายสกรูหัวแม่มือ (2) ที่ติดอยู่กับฝาครอบ (3) ที่ด้านข้างของชุดหัวพิมพ์  และถอดฝาครอบออก (3)  -
|
|
6.
|

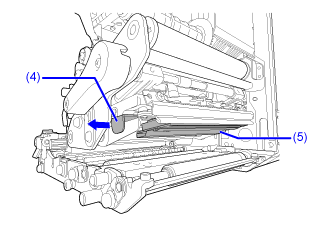

ดึงแท็บ (4) เพื่อถอดหัวพิมพ์ (5)
|
ใช้มือรองรับหัวพิมพ์ขณะปล่อยหัวพิมพ์
|
7.
|

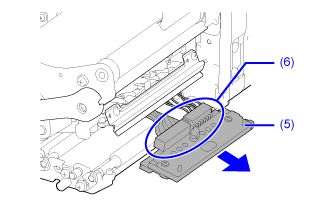

ดึงหัวพิมพ์ออก (5) และถอดขั้วต่อทั้งหมด (6) ออกจากหัวพิมพ์ที่ชำรุด (5)
|
 |
(เฉพาะรุ่น S84NX ) สำหรับรุ่น RFID จะมีการติดตั้งเสาอากาศ RFID UHF ไว้บนหัวพิมพ์ ระวังอย่าดึงสายเสาอากาศมากเกินไปเมื่อเปลี่ยนหัวพิมพ์ ติดต่อตัวแทนจำหน่าย ตัวแทนจำหน่าย หรือฝ่ายสนับสนุนด้านเทคนิคของ SATO เพื่อขอข้อมูลเพิ่มเติม |
|
8.
|
เชื่อมต่อขั้วต่อทั้งหมด (6) เข้ากับหัวพิมพ์ใหม่
|
|
ด้ามจับ หัวพิมพ์ด้วยความระมัดระวัง อย่าให้ปนเปื้อนหรือขีดข่วนพื้นผิวหัวพิมพ์ที่บอบบาง |
|
9.
|

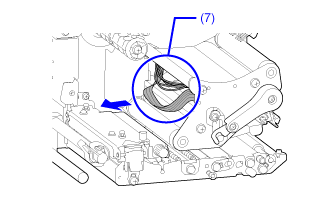

ดึงกลับและจัดเรียงสายเคเบิล (7) จากด้านบนของชุดหัวพิมพ์
|
|
10.
|

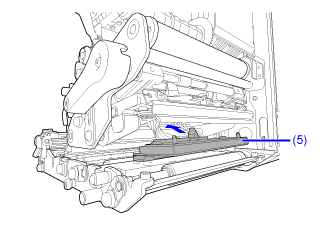

ติดตั้งหัวพิมพ์ (5) เข้ากับชุดหัวพิมพ์
|
จัดตำแหน่งหัวพิมพ์และกดหัวพิมพ์ขึ้นจนกระทั่งล็อคเข้าที่
|
12.
|
โหลดสื่อและริบบิ้นกลับเข้าไปหากคุณนำออกในขั้นตอนที่ 4
|
