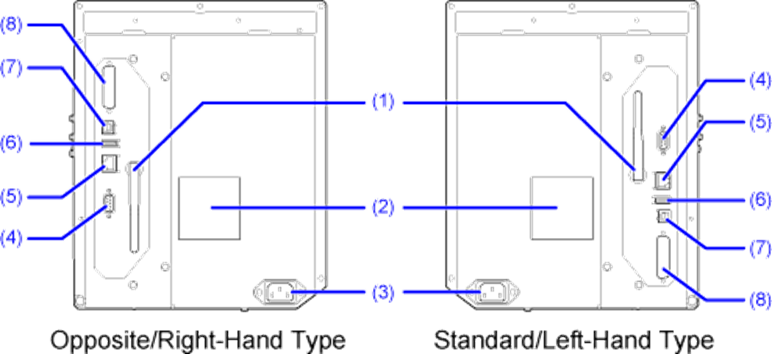

มุมมองด้านหลัง
(1) เสาอากาศ LAN ไร้สาย (ทางเลือก)
ขั้วต่อสำหรับติดตั้งเสาอากาศ LAN ไร้สายเสริม
(2) ตัวกรองพัดลม
เพื่อป้องกันฝุ่นละอองเข้าสู่ผลิตภัณฑ์
(3) ช่องเสียบอินพุต AC
จ่ายไฟให้กับผลิตภัณฑ์โดยผ่านสายไฟที่เสียบไว้
ก่อนเชื่อมต่อ ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้า AC ในภูมิภาคของคุณอยู่ในช่วง AC 100 ถึง 240
V, 50 ถึง 60 เฮิรตซ์.
(4) ขั้วต่อ RS-232C
เพื่อเชื่อมต่อผลิตภัณฑ์กับคอมพิวเตอร์โดยใช้อินเทอร์เฟซอนุกรม RS-232C
คุณสามารถเชื่อมต่อเครื่องตรวจสอบบาร์โค้ดได้
สามารถเลือกใช้อินเทอร์เฟซ RS-232C ได้ใน [เครื่องมือ] > [เครื่องอ่านบาร์โค้ด] > [ ทดสอบ ] >
เมนู[อินเตอร์เฟส ]
(5) ขั้วต่อ LAN
เพื่อเชื่อมต่อผลิตภัณฑ์เข้ากับเครือข่ายโดยใช้อินเทอร์เฟซ LAN
(6) ขั้วต่อ USB (ประเภท A)
เปิดใช้งาน การจัดเก็บข้อมูลการตั้งค่าผลิตภัณฑ์ด้วยหน่วยความจำ USB
นอกจากนี้ ยังสามารถเชื่อมต่ออุปกรณ์อื่น ๆ เช่น เครื่องตรวจสอบบาร์โค้ด สแกนเนอร์ บาร์โค้ด หรือคีย์บอร์ดได้อีกด้วย
| | • อย่าลืมตรวจสอบไวรัสในหน่วยความจำ USB ก่อนที่จะเชื่อมต่อกับ ผลิตภัณฑ์ บริษัท SATO คอร์ปอเรชั่น จะไม่รับผิดชอบต่อความผิดพลาดใดๆ ของผลิตภัณฑ์ เกิดจากไวรัสแพร่กระจายผ่านหน่วยความจำ USB |
(7) ขั้วต่อ USB (ประเภท B)
เพื่อเชื่อมต่อผลิตภัณฑ์กับคอมพิวเตอร์โดยใช้อินเทอร์เฟซ USB
(8) ขั้วต่อ EXT (อินเทอร์เฟซสัญญาณภายนอก)
ขั้วต่อ อินเตอร์เฟส สำหรับสัญญาณภายนอก เชื่อมต่ออุปกรณ์เสริมเข้ากับขั้วต่อนี้
[02-01218-TH]
