ปัญหา/คำถาม
วิธีเชื่อมต่อ CL4NX Plus กับ เครือข่าย Wi-Fi 802.11
ใช้ได้กับ
เครื่องพิมพ์ CL4NX Plus/CL6NX Plus
วิธีแก้ปัญหา/คำตอบ
ข้อกำหนดเบื้องต้น: ต้องติดตั้งตัวเลือก Wi-Fi SATO CL4NX Plus ในเครื่องพิมพ์ก่อนจึงจะสามารถกำหนดค่าอินเทอร์เฟซได้ เมื่อติดตั้งชุด WLAN แล้ว อินเทอร์เฟซ Ethernet LAN จะถูกปิดใช้งาน อินเทอร์เฟซอื่นๆ ทั้งหมดจะยังคงใช้งานได้
พร้อมสำหรับการสื่อสารข้อมูล สำหรับรายละเอียดเพิ่มเติมเกี่ยวกับข้อมูล Wi-Fi ของ CL4NX Plus โปรดดูคู่มือการใช้งาน CL4NX Plus ได้ที่ ลิงก์นี้
เอกสารนี้มีวัตถุประสงค์เพื่อให้คำแนะนำพื้นฐานในการเชื่อมต่อ SATO CL4NX Plus กับ เครือข่าย Wi-Fi 802.11 คุณจะต้องมีข้อมูลที่จำเป็นเกี่ยวกับข้อกำหนดการกำหนดค่าเฉพาะเพื่อเชื่อมต่อกับ Wi-Fi ผ่าน โหมด) เพื่อป้อนข้อมูลลงในการตั้งค่าอินเทอร์เฟซ Wi-Fi ที่เกี่ยวข้อง
หลังจากติดตั้งอินเทอร์เฟซ WLAN 802.11 (หรือติดตั้งมาจากโรงงานแล้ว) คุณจะต้องกำหนดค่าการตั้งค่าเครือข่ายไร้สายเพื่อเชื่อมต่อแบบไร้สายในโหมด achoc (peer-to-peer) หรือโหมด Infrastructure (SSID) คำแนะนำด้านล่างนี้แสดงขั้นตอนการกำหนดค่า Wi-Fi ของ CL4NX Plus ผ่าน โหมด Infrastructure
1) ตั้งค่าเครื่องพิมพ์ CL4NX Plus เป็น OFFLINE แล้วกดปุ่ม
กด ENTER เพื่อเข้าสู่เมนู การตั้งค่า

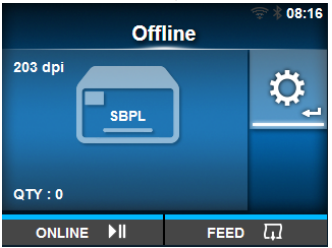

รูปที่ 1: เมื่อเครื่องพิมพ์อยู่ ออฟไลน์ ให้เข้าถึงเมนู การตั้งค่า โดยการกดปุ่ม กด ปุ่ม ENTER บนแป้นพิมพ์ บันทึก ไอคอนแสดงความแรงของสัญญาณ Wi-Fi ในแถบสถานะบนหน้าจอ LCD ซึ่งบ่งชี้ว่าได้ติดตั้งตัวเลือก Wi-Fi 802.11 แล้ว แต่ยังไม่ได้เชื่อมต่อ (เป็นสีเทา)
2) ในเมนู การตั้งค่า ให้เลือกเมนู อินเตอร์เฟส แล้วกด เข้า

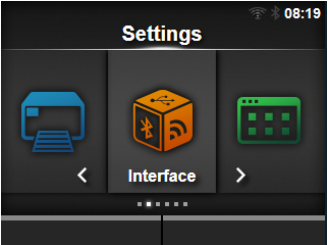

รูปที่ 2: ใช้ปุ่มลูกศรบนแป้นพิมพ์เพื่อไปยังไอคอนเมนู อินเตอร์เฟส แล้วกด กด ปุ่ม ENTER บนแป้นพิมพ์
3) ในเมนู อินเตอร์เฟส เลือก เครือข่าย ในเมนู แล้วกด กด ENTER เพื่อกำหนดค่าการตั้งค่าเครือข่าย

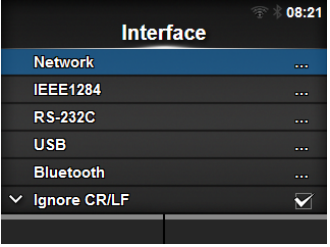

รูปที่ 3: เลือก เครือข่าย ในเมนูโดยใช้ปุ่มนำทางแล้วกด กด ปุ่ม ENTER บนแป้นพิมพ์
4) ในเมนู เครือข่าย เลือก การตั้งค่า แล้วกด เข้า

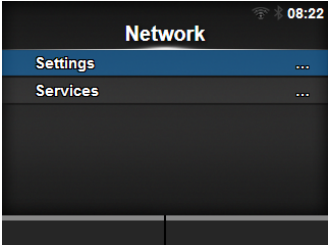

รูปที่ 4: เลือก "การตั้งค่า" จากเมนูแล้วกด กด ปุ่ม ENTER บนแป้นพิมพ์
5) เลือก Wi-Fi ในเมนูแล้วกด กด ENTER เพื่อตั้งค่า Wi-Fi

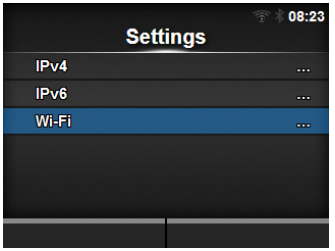

รูปที่ 5: เลือก Wi-Fi จากเมนูโดยใช้ปุ่มนำทางและกด กด ปุ่ม ENTER บนแป้นพิมพ์
6) ในเมนู Wi-Fi ให้เลือก โหมด แล้วกด กด ENTER เพื่อเปลี่ยนเป็น Infrastructure แล้วกด Enter ปุ่ม.

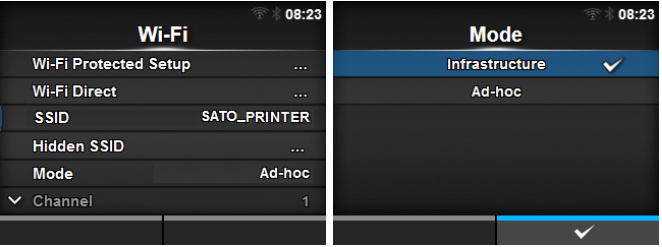

รูปที่ 6: เลือก โหมด จากเมนูโดยใช้ปุ่มนำทางและกด
ปุ่ม บนแป้นพิมพ์เพื่อเลือกโครงสร้างพื้นฐาน
– กดปุ่ม ปุ่ม สำหรับบันทึกการเลือก

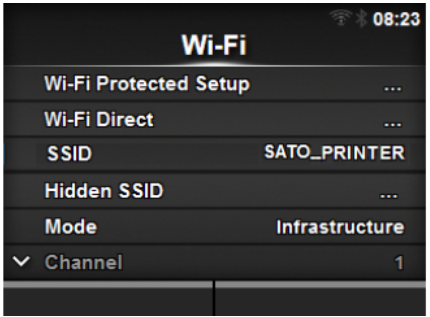

7) กลับไปที่เมนู Wi-Fi แล้วกด ปุ่ม เพื่อบันทึกการเลือกหรือกด
ปุ่ม (ย้อนกลับ) แล้วระบบจะแจ้งให้คุณบันทึกการเปลี่ยนแปลง

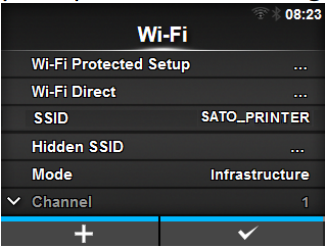

รูปที่ 7: หลังจากเลือก โหมด โครงสร้างพื้นฐานแล้ว ให้กดปุ่ม ปุ่ม เพื่อบันทึกการตั้งค่า หรือกด ปุ่ม ย้อนกลับ ระบบจะแจ้งให้คุณบันทึกการเปลี่ยนแปลง
หลังจากบันทึกการตั้งค่าแล้ว แนะนำให้ปิดและเปิดเครื่องพิมพ์ใหม่เพื่อเริ่มต้นการทำงานของ Wi-Fi
อินเทอร์เฟซที่มีการเปลี่ยนแปลงการกำหนดค่า

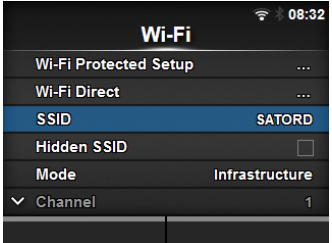

8) หลังจากรีสตาร์ท CL4NX แล้ว ให้กลับไปที่เมนู Wi-Fi (ขั้นตอนที่ 1-5) และเลือก SSID จากเมนู Wi-Fi แล้วกด ปุ่ม ENTER
รูปที่ 8: หน้าจอแสดงเครือข่าย Wi-Fi ที่ผลิตภัณฑ์ตรวจพบ
เลือกชื่อเครือข่าย Wi-Fi ที่คุณต้องการเชื่อมต่อโดยใช้
-
ปุ่มต่างๆ และกด ปุ่ม ยืนยัน

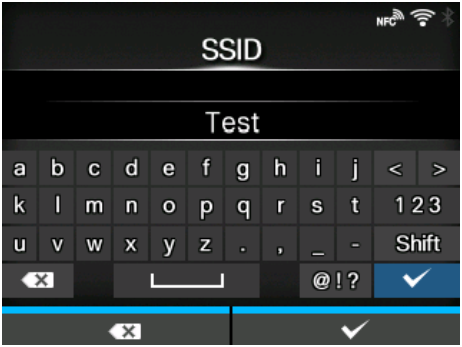

รูปที่ 9: ในการลงทะเบียนเครือข่าย Wi-Fi ด้วยตนเอง ให้กดปุ่ม ปุ่ม และป้อนชื่อเครือข่าย คุณสามารถป้อนได้สูงสุด 32 ตัวอักษร สามารถใช้ตัวอักษร (ตัวพิมพ์ใหญ่และตัวพิมพ์เล็ก) ตัวเลข และสัญลักษณ์ได้
9) หลังจากเลือก SSID แล้ว หากมีโปรโตคอลความปลอดภัย WLAN ใดๆ (เช่น WEP/WPA/ WPA2 เป็นต้น) คุณจะต้องป้อนข้อมูลที่จำเป็นสำหรับโปรโตคอลความปลอดภัย WLAN นั้น CL4NX ควรแสดงโปรโตคอลความปลอดภัยที่ใช้งานอยู่ (และคุณสามารถเลือกและกด ENTER เพื่อเปลี่ยนการเลือก) รวมถึงอนุญาตให้คุณป้อนข้อมูลสำคัญเพื่อเชื่อมต่อกับ SSID ด้วย

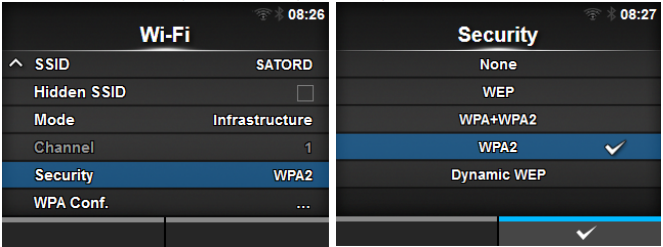

รูปที่ 10: เลือก "ความปลอดภัย" เพื่อดูวิธีการเข้ารหัสที่ใช้ในการเชื่อมต่อกับ SSID ที่ปลอดภัย – กด กด ENTER เพื่อยืนยันขั้นตอนการรักษาความปลอดภัย
10) เมื่อเลือกโปรโตคอล ความปลอดภัย ที่เหมาะสมสำหรับ SSID แล้ว คุณจะต้องกำหนดค่าการเข้ารหัสที่ใช้สำหรับโปรโตคอลความปลอดภัยนั้น ในตัวอย่างด้านล่าง จะใช้ WPA2 ในการตรวจสอบสิทธิ์กับ SSID เลือก การตั้งค่า WPA จากเมนู Wi-Fi แล้วกด ENTER

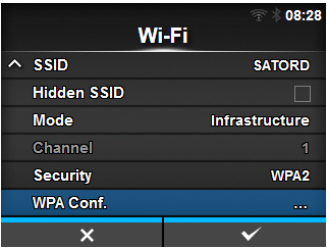

รูปที่ 11: เลือก การตั้งค่า WPA จากเมนู Wi-Fi แล้วกด กด ENTER เพื่อกำหนดค่าการตั้งค่าโปรโตคอล ความปลอดภัย ที่เลือก
11) ในเมนู การตั้งค่า WPA ให้เลือกวิธี การยืนยันสิทธิ์ WPA และไฮไลต์ PSK เพื่อป้อนรหัส
ข้อมูล – ใช้ กดปุ่ม DELETE เพื่อลบค่าที่กรอกไว้ล่วงหน้า และใช้ปุ่มนำทางเพื่อเลือกตัวอักษรที่เหมาะสมเพื่อกรอกรหัสผ่าน/รหัสสำหรับ SSID จากนั้นกด ปุ่ม ü เพื่อบันทึก

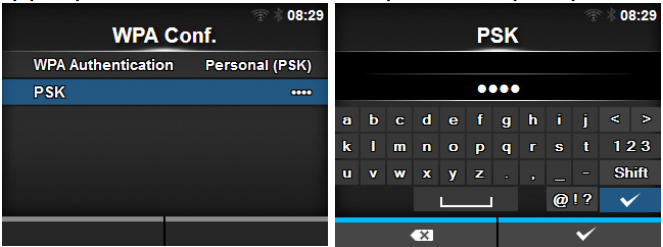

รูปที่ 12: เมื่อคุณเลือกพารามิเตอร์โปรโตคอลความปลอดภัยที่เหมาะสมแล้ว คุณสามารถใช้แผง LCD เพื่อป้อนรหัสผ่านโดยใช้ปุ่มนำทางเพื่อเลือกตัวอักษรและกด กดปุ่ม ENTER เพื่อป้อนอักขระที่เลือก คุณสามารถสลับจากตัวพิมพ์เล็กเป็นตัวพิมพ์ใหญ่ได้โดยเลือก ปุ่ม ชิฟต์ ตัวเลขโดยเลือก ปุ่ม 123 หรืออักขระพิเศษโดยเลือก ปุ่ม[@!?] เมื่อคุณป้อนอักขระที่ถูกต้องแล้ว ให้กดปุ่ม ENTER ปุ่ม สำหรับบันทึกและกลับไปยังเมนู การตั้งค่า WPA
12) กด ปุ่ม (ย้อนกลับ) เพื่อกลับไปยังเมนู Wi-Fi แล้วกด ปุ่ม เพื่อบันทึกการตั้งค่าการกำหนดค่า Wi-Fi หากป้อนข้อมูลทั้งหมดถูกต้อง คุณจะเห็นไฟแสดงสถานะความแรงของสัญญาณ Wi-Fi สว่างขึ้นในแถบสถานะบนหน้าจอ LCD (รูปที่ 12)
รูปที่ 13: แผง LCD แสดงไอคอน WLAN และความแรงของสัญญาณ
