Uygulanabilir modeller: S8xNX
Lütfen aşağıya bakınız.

Hasarlı veya yıpranmış baskı kafasını kolayca çıkarıp değiştirebilirsiniz.


Elleriniz ıslakken ürünü açıp kapatmayın, güç kablosunu bağlamayın veya çıkarmayın. Bunu yapmak elektrik çarpmasına neden olabilir.
Yazıcı kafasını değiştirmeden önce güç kablosunu AC prizinden Bağlantıyı Kes .
Baskı kafasının hasar görmesini önlemek için baskı kafasını değiştirmeden önce eldiven takın.

Aşağıdaki videolardan bireysel değiştirme prosedürlerine bakabilirsiniz.

Standart/Sol El Tip İçin

Yazıcı Kafasını Değiştirin (S84NX)

Yazıcı Kafasını Değiştirin (S86NX)

Karşıt/Sağ El Tip İçin

Yazıcı Kafasını Değiştirin (S84NX)

Yazıcı Kafasını Değiştirin (S86NX)

1.	Ürünün kapalı olduğundan emin olun ve güç kablosunu AC prizinden çıkarın.

2.	Üst kapağı açın.


Kapağın kazara düşmesini önlemek için üst kapağı tamamen açın.

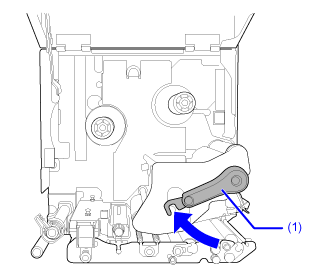

3.	Baskı kafasının kilidini açmak için kafa kilitleme kolunu (1) saat yönünde çevirin.

Yazdırma kafası ve çevresi yazdırma işleminden sonra sıcaktır. Ürün soğuyana kadar bekleyin.

Baskı kafasının kenarına çıplak elle dokunmak yaralanmaya neden olabilir.


4.	Zaten yüklüyse medyayı ve şeridi çıkarın.

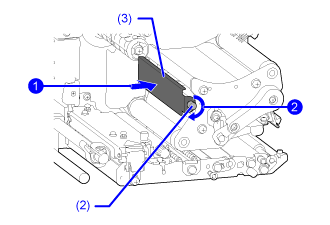

5.	Baskı kafası tertibatının yan tarafındaki kapağa (3) takılı olan başparmak vidasını (2) gevşetin ve kapağı çıkarın (3) .

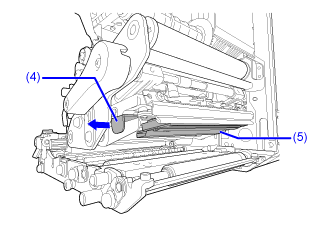

6.	Baskı kafasını (5) çıkarmak için sekmeyi (4) çekin.

Baskı kafası serbest bırakıldığında baskı kafasını elinizle destekleyin.

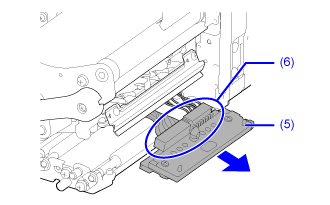

7.	Baskı kafasını (5) dışarı çekin ve arızalı baskı kafasından (5) tüm konektörleri (6) çıkarın.


( Yalnızca S84NX ) RFID modelleri için, UHF RFID anteni baskı kafasına takılır. Baskı kafasını değiştirirken anten kablosunu aşırı çekmemeye dikkat edin. Daha fazla bilgi için SATO bayinize, satıcınıza veya teknik desteğe başvurun.

8.	Tüm konektörleri (6) yeni baskı kafasına bağlayın.

Baskı kafasını dikkatli Tutamak . Hassas baskı kafası yüzeyini kirletmeyin veya çizmeyin.

9.	Kabloları (7) baskı kafası tertibatının üstünden geri çekin ve düzenleyin.

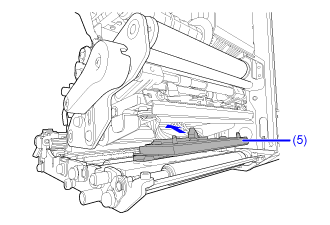

10.	Baskı kafasını (5) baskı kafası tertibatına takın.

Baskı kafasını hizalayın ve baskı kafasını kilitlenene kadar yukarı doğru bastırın.


11.	Kapağı (3) baskı kafası tertibatının üst kısmına geri takın ve başparmak vidasını (2) sıkın .

Kapağı takarken telin sıkışmamasına dikkat edin.


12.	4. adımda çıkardığınız medyayı ve şeridi tekrar takın.

[01-01251-TR]
