S8x-NX Nhận dạng các bộ phận của sản phẩm (Nhìn từ phía sau)

Những trang trước là những trang được dịch bằng chương trình dịch bằng máy.
Ngoài ra, xin thông cảm với những trường hợp chẳng hạn như danh từ riêng, v.v... không được dịch một cách chính xác.

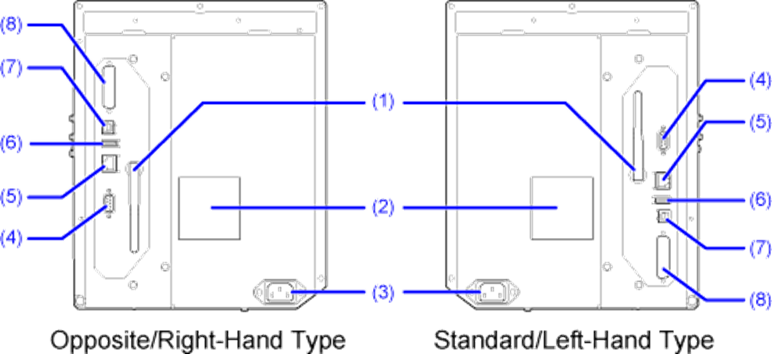

Nhìn từ phía sau

(1) Ăng-ten LAN không dây (Tùy chọn)
Đầu nối để lắp đặt ăng-ten LAN không dây tùy chọn.
(2) Bộ lọc quạt
Để ngăn bụi xâm nhập vào sản phẩm.

(3) Thiết bị đầu cuối đầu vào AC
Cung cấp điện cho sản phẩm thông qua dây nguồn được lắp vào.
Trước khi kết nối, hãy đảm bảo rằng điện áp AC của khu vực bạn nằm trong phạm vi AC 100 đến 240
V, 50 đến 60 Hz.
(4) Đầu nối RS-232C
Để kết nối sản phẩm với máy tính bằng giao diện nối tiếp RS-232C.
Bạn cũng có thể kết nối máy kiểm tra mã vạch.
Có thể chọn sử dụng giao diện RS-232C trong [Các công cụ] > [Đầu Đọc Mã Vạch] > [ Kiểm tra ] >
[Giao diện ] Menu.
(5) Đầu nối LAN
Để kết nối sản phẩm với mạng bằng giao diện LAN .
(6) Đầu nối USB (Loại A)
Cho phép lưu trữ thông tin cài đặt sản phẩm bằng bộ nhớ USB.
Ngoài ra, có thể kết nối các thiết bị khác như máy kiểm tra mã vạch, máy quét mã vạch hoặc bàn phím.

• Hãy chắc chắn thực hiện kiểm tra virus trên bộ nhớ USB trước khi kết nối nó với sản phẩm. SATO Corporation sẽ không chịu trách nhiệm cho bất kỳ sự cố sản phẩm nào do virus lây lan qua bộ nhớ USB.

(7) Đầu nối USB (Loại B)
Để kết nối sản phẩm với máy tính bằng giao diện USB.
(8) Kết nối EXT (Giao diện tín hiệu ngoài)
Đầu nối Giao diện cho tín hiệu bên ngoài. Kết nối thiết bị tùy chọn với thiết bị đầu cuối này.
