Vấn đề/Câu hỏi
Cách kết nối CL4NX Plus với Mạng Wi-Fi 802.11
Áp dụng cho
Máy in CL4NX Plus/CL6NX Plus.
Giải quyết/Trả lời
Điều kiện tiên quyết: Tùy chọn Wi-Fi SATO CL4NX Plus phải được cài đặt trên máy in để có thể cấu hình giao diện. Sau khi bộ WLAN được cài đặt, giao diện Ethernet LAN sẽ bị vô hiệu hóa. Tất cả các giao diện khác sẽ được tắt.
Có sẵn cho truyền dữ liệu. Để biết thông tin chi tiết về Wi-Fi CL4NX Plus, vui lòng tham khảo Sổ tay hướng dẫn sử dụng CL4NX Plus có tại liên kết này .
Tài liệu này cung cấp hướng dẫn cơ bản về cách kết nối SATO CL4NX Plus với Mạng Wi-Fi 802.11. Bạn cần có thông tin cần thiết về các yêu cầu cấu hình cụ thể để kết nối Wi-Fi qua Chế độ Cơ sở hạ tầng để nhập thông tin vào cài đặt giao diện Wi-Fi hiện hành.
Sau khi cài đặt giao diện WLAN 802.11 (hoặc giao diện này đã được cài đặt sẵn tại nhà máy), bạn sẽ cần cấu hình cài đặt mạng không dây để kết nối không dây ở chế độ Ad-hoc (ngang hàng) hoặc Infrastructure (SSID). Hướng dẫn dưới đây minh họa các bước cấu hình Wi-Fi CL4NX Plus qua Chế độ Infrastructure.
1) Đặt máy in CL4NX Plus ở chế độ NGOẠI TUYẾN và nhấn
NHẬP để truy cập Menu Thiết lập Lại

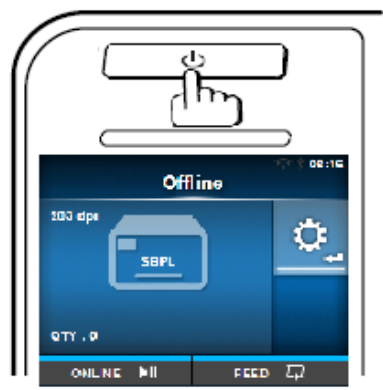

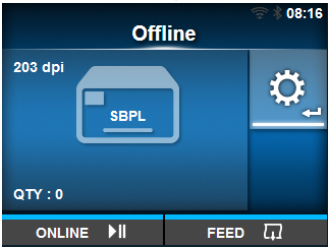

Hình 1: Với máy in Ngoại tuyến, hãy truy cập menu Thiết lập Lại bằng cách nhấn
Nhấn cái nút ENTER trên bàn phím. Ghi chú biểu tượng cường độ tín hiệu Wi-Fi trên dòng trạng thái trên màn hình LCD cho biết tùy chọn Wi-Fi 802.11 đã được cài đặt nhưng chưa được kết nối (màu xám).
2) Trong Menu Thiết lập Lại , điều hướng lựa chọn đến menu Giao diện và nhấn
ĐI VÀO

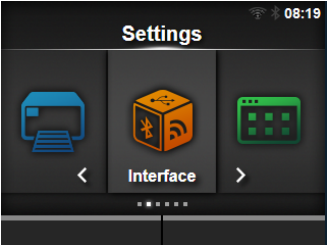

Hình 2: Sử dụng các mũi tên định hướng trên bàn phím để điều hướng đến biểu tượng Menu Giao diện và nhấn
cái nút ENTER trên bàn phím.
3) Trong Menu Giao diện , chọn Mạng trong menu và nhấn
NHẬP để cấu hình cài đặt mạng.

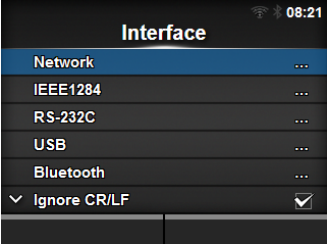

Hình 3: Chọn Mạng trong menu bằng các nút điều hướng và nhấn
cái nút ENTER trên bàn phím.
4) Trong menu Mạng , chọn Thiết lập Lại và nhấn
ĐI VÀO

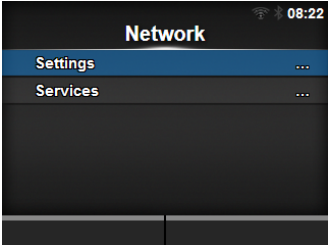

Hình 4: Chọn Thiết lập Lại từ menu và nhấn
cái nút ENTER trên bàn phím.
5) Chọn Wi-Fi trong menu và nhấn
NHẬP để cấu hình cài đặt Wi-Fi

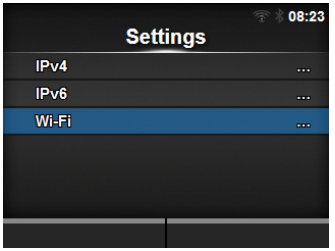

Hình 5: Chọn Wi-Fi từ menu bằng các nút điều hướng và nhấn
cái nút ENTER trên bàn phím.
6) Trong menu Wi-Fi , chọn Chế độ và nhấn
NHẬP để chuyển sang Cơ sở hạ tầng và nhấn
cái nút.

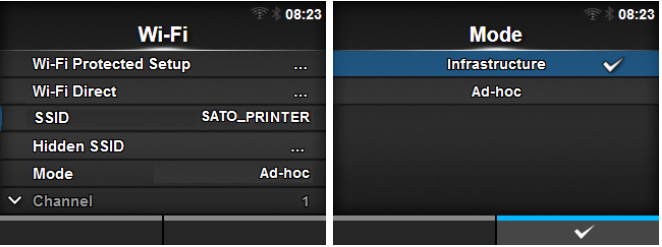

Hình 6: Chọn Chế độ từ menu bằng các nút điều hướng và nhấn
cái nút trên bàn phím để sau đó chọn Cơ sở hạ tầng
– Nhấn nút
cái nút để lưu lựa chọn.
7) Trở lại menu Wi-Fi , nhấn
cái nút để lưu lựa chọn hoặc nhấn
(quay cái nút ) và bạn sẽ được nhắc lưu thay đổi.

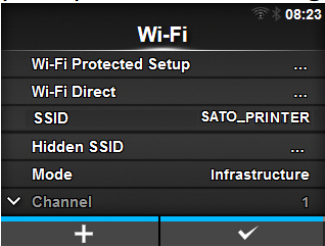

Hình 7: Sau khi lựa chọn Chế độ cơ sở hạ tầng, hãy nhấn nút
cái nút để lưu cài đặt hoặc nếu bạn nhấn cái nút quay lại, bạn sẽ được nhắc lưu thay đổi
Sau khi cài đặt đã được lưu, bạn nên tắt/bật lại máy in để khởi tạo Wi-Fi
giao diện với thay đổi cấu hình.

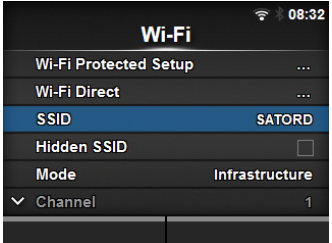

8) Sau khi khởi động lại CL4NX, hãy quay lại menu Wi-Fi (các bước 1-5) và chọn SSID từ menu Wi-Fi rồi nhấn cái nút ENTER .
Hình 8: Màn hình hiển thị mạng Wi-Fi được sản phẩm phát hiện.
Chọn tên mạng Wi-Fi mà bạn muốn kết nối bằng cách sử dụng
/
các nút và nhấn
cái nút để xác nhận.

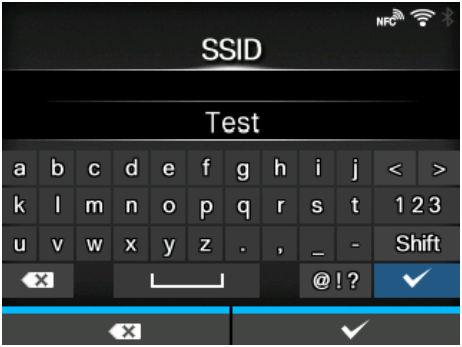

Hình 9: Để đăng ký mạng Wi-Fi theo cách thủ công, hãy nhấn nút
và nhập tên mạng . Bạn có thể nhập tối đa 32 ký tự. Có thể sử dụng chữ cái (chữ in hoa và chữ thường), số và ký hiệu.
9) Sau khi chọn SSID , nếu có bất kỳ giao thức bảo mật WLAN nào (WEP/WPA/ WPA2, v.v.), bạn sẽ cần cung cấp thông tin cần thiết cho giao thức bảo mật WLAN. CL4NX sẽ hiển thị giao thức bảo mật đang được sử dụng (và bạn có thể chọn và nhấn ENTER để thay đổi lựa chọn) cũng như cho phép bạn nhập thông tin khóa để kết nối với SSID.
Hình 10: Chọn Mức Bảo Mật Của Người Dùng để xem phương pháp mã hóa nào đang được sử dụng để kết nối với SSID an toàn – Nhấn
NHẬP để xác nhận giao thức bảo mật.
10) Với giao thức Mức Bảo Mật Của Người Dùng phù hợp đã chọn cho SSID, bạn sẽ cần cấu hình mã hóa được sử dụng cho giao thức bảo mật. Trong ví dụ dưới đây, giao thức sẽ sử dụng WPA2 để xác thực với SSID. Chọn Cấu hình WPA từ menu Wi-Fi và nhấn ENTER.

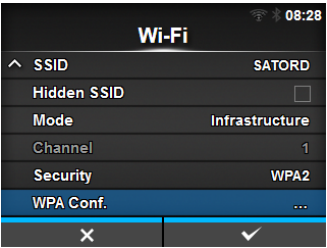

Hình 11: Chọn Cấu hình WPA từ menu Wi-Fi và nhấn
NHẬP để cấu hình các cài đặt giao thức Mức Bảo Mật Của Người Dùng đã chọn.
11) Trong menu Cấu hình WPA , chọn phương thức Xác Thực WPA và đánh dấu PSK để nhập khóa
thông tin – sử dụng
Phím DELETE để xóa mọi giá trị đã điền sẵn và các phím điều hướng để tô sáng ký tự thích hợp nhằm hoàn thành mật khẩu/khóa cho SSID và nhấn cái nút ü để lưu.

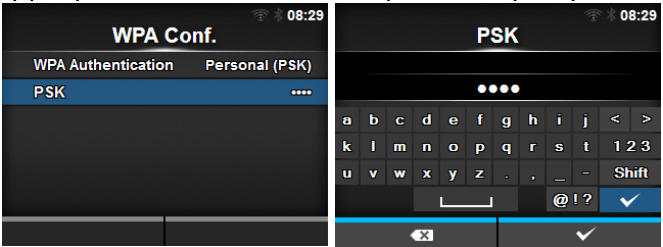

Hình 12: Sau khi bạn đã chọn các tham số giao thức bảo mật phù hợp, bạn có thể sử dụng bảng LCD để nhập cụm mật khẩu bằng các nút điều hướng để chọn ký tự và nhấn
Nhấn phím ENTER để nhập ký tự đã chọn. Bạn có thể chuyển đổi từ chữ thường sang chữ hoa bằng cách chọn cái nút Dịch Chuyển , ký tự số bằng cách chọn cái nút 123 hoặc ký tự đặc biệt bằng cách chọn cái nút[@!?]. Sau khi nhập đúng ký tự, hãy nhấn phím
cái nút để lưu và quay lại menu Cấu hình WPA .
12) Nhấn
(quay cái nút ) để trở về menu Wi-Fi và nhấn
để lưu cài đặt cấu hình Wi-Fi . Nếu mọi thông tin được nhập chính xác, bạn cái nút thấy đèn báo cường độ tín hiệu Wi-Fi sáng lên ở dòng Trạng thái trên màn hình LCD (hình 12).
Hình 13: Bảng LCD hiển thị biểu tượng WLAN và cường độ tín hiệu
