适用机型： S8xNX
请参阅下文。

您可以轻松拆卸和更换损坏或磨损的打印头。

请参阅以下有关个别更换步骤的视频。

用于标准/左手类型

更换打印头（S84NX）

更换打印头（S86NX）

用于反手/右手类型

更换喷头（S84NX）

更换喷头（S86NX）

1.	确保关闭产品电源，并断开电源线与交流插座的连接。

打开顶盖。

完全打开顶盖，以防盖板意外掉落。

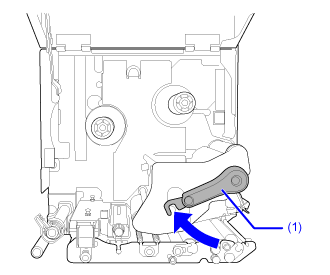

3.	顺时针旋转打印头锁定杆 (1)，解除对打印头的锁定。

打印头及其周围环境在打印后会发热。请等待产品冷却。

用手触摸打印头边缘可能会造成伤害。

4.	如果已装入标签和碳带，请取出它们。

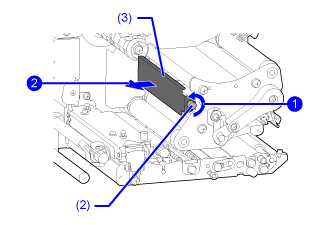

5.	松开连接到打印头组件一侧盖板（3）上的翼形螺钉（2），然后取下盖板（3）。

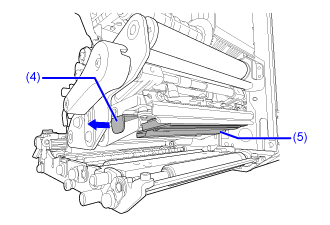

6.	拉动卡舌 (4) 取下打印头 (5)。

松开打印头时，用手支撑打印头。

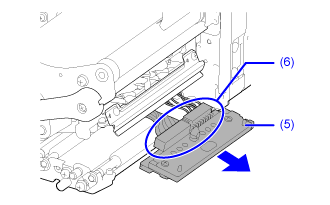

7.	拉出打印头 (5)，取下故障打印头 (5) 上的所有连接器 (6)。

(仅限 S84NX）对于 RFID 型号，超高频 RFID 天线安装在打印头上。更换打印头时请注意不要过度拉扯天线电缆。有关详细信息，请联系您的 SATO 经销商、经销商或技术支持。

8.	将所有连接器 (6) 连接到新打印头。

小心把手打印头。不要污染或刮伤敏感的打印头表面。

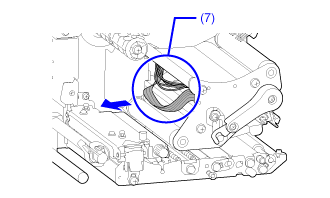

9.	将电缆 (7) 从打印头组件的上部拉回并整理好。

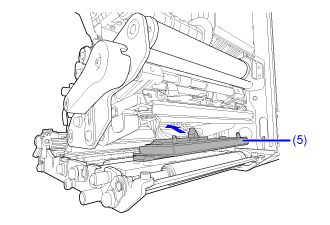

10.	将打印头 (5) 安装到打印头组件上。

对齐打印头并将打印头向上按压，直至锁住。

11.	将盖板 (3) 装回打印头组件顶部，并拧紧翼形螺钉 (2) 。

安装盖板时，小心不要夹到电线。

12.	如果在步骤 4 中卸下了介质和碳带，则装回介质和碳带。
