条码检查功能对本产品打印的条码进行读取检查，以防止分发有缺陷的条码的标签。您可以通过在本产品上安装支持的条码检查器来使用此功能。
条码检查功能的基本规格如下。
|
项目 |
规格 |
|
|
支持的条码检查器 |
• 由IDEC/DATALOGIC制造(USB连接) ◦ WB1F-100S1S (用于一维条形码) ◦ GFS4170（用于一维条码） ◦ GFS4470（用于一维条码/二维码）。
• 基恩士制造（RS-232C连接）。 ◦ BL-1301（用于一维条形码） ◦ SR-710（用于一维条码/二维码）。 关于条形码检查器的设置和支持的条形码，请参考条形码检查器的手册。 |
|
|
支持的命令 |
SBPL/SZPL/SIPL/STCL/SDPL/SEPL -不支持 AEP |
|
|
支持的打印模式 |
连续/切割/切割和打印/分配器/无衬垫（仅CL4NX）。 -在Tear-Off模式下 不可用。 • 不适用于CL4NX RFID型号。 • 空白打印功能在点胶机/无衬垫（仅CL4NX）模式下不可用。 |
|
|
打印速度/打印暗度 |
安全阅读的最佳打印速度和打印暗度因各种条件而异，如条形码类型和标签布局。请务必仔细进行试读并确定设置。 |
|
|
可打印区域 (条码可读区域) |
与产品规格相同。但是，有以下限制。 |
|
|
|
连续模式 在距离标签尾端11毫米（0.43英寸）范围内打印的条形码无法被读取，因为它被打印头和色带调整板挡住了。
(1) 介质进给方向 (2) 色带调整板 (3) 打印头 (4) 可读区域（对于最小的媒体间距）。 (5) 无法阅读的区域 (6) 最小媒体间距 切割器/切割和打印模式 在以下区域内打印的条形码无法读取，因为它被切纸机盖挡住了。 ◦ 切刀（切割每个标签）。距离标签尾端25毫米（0.98英寸）。
(1) 介质进给方向 (2) 切割器盖 (3) 切割位置 (4) 打印头 (5) 可读区域（对于最小的媒体间距）。 (6) 无法阅读的区域 (7) 最小媒体间距 ◦ 切割器（根据指定的标签数量进行切割）/切割和打印。从标签的尾端起44毫米（1.73英寸）。 |
|
|
|
(1) 介质进给方向 (2) 切割器盖 (3) 切割位置 (4) 打印头 (5) 可读区域（对于最小的媒体间距）。 (6) 无法阅读的区域 (7) 最小媒体间距
剪切和打印模式 请不要在以下区域内打印二维码或序列条码（相对于介质进给方向的90°或270°方向），因为这可能会导致白色空白。 ◦ CL4NX：距离标签前端18至23毫米（0.70英寸至0.90英寸）（切割位置） (1) 介质进给方向 (2) 切割器盖 (3) 切割位置 (4) 打印头 (5) 出现白色空隙的范围 ◦ CL6NX：距标签前端19至25毫米（0.75英寸至0.98英寸）（切割位置）。 |
|
|
项目 |
规格 |
|
|
|
(1) 介质进给方向 (2) 切割器盖 (3) 切割位置 (4) 打印头 (5) 出现白色空隙的范围
无衬垫模式（仅限CL4NX） 在距离标签尾端25毫米（0.98英寸）的范围内打印的条形码无法读取，因为它被切纸机盖挡住了。
(1) 介质进给方向 (2) 切割器盖 (3) 切割位置 (4) 打印头 (5) 可读区域（对于最小的媒体间距）。 (6) 无法阅读的区域 (7) 最小媒体间距 |
|
|
可用的媒体尺寸 |
媒体宽度 |
与产品规格相同。 |
|
媒体投稿 |
最小尺寸与产品规格不同。 连续模式 ◦ 203 dpi：20至2497毫米（0.79英寸至98.30英寸）（带衬垫：23至2500毫米 (0.90 "至98.42")) ◦ 305 dpi：20至1497毫米（0.79英寸至58.94英寸）（带衬垫：23至1500毫米 (0.90 "至59.05")) |
|
|
|
|
609 dpi（仅CL4NX）。20至397毫米（0.79英寸至15.63英寸）（带衬垫：23 至400毫米（0.90 "至15.75"））。
切割器模式（切割每个标签） ◦ 203 dpi：35至2497毫米（1.38英寸至98.30英寸）（带衬垫。38到2500毫米 (1.50 "至98.42")) ◦ 305 dpi：35至1497毫米（1.38英寸至58.94英寸）（带衬垫。38到1500毫米 (1.50 "至59.05")) ◦ 609 dpi（仅CL4NX）。35至397毫米（1.38英寸至15.63英寸）（带衬垫。38 至400毫米（1.50英寸至15.75英寸））。
切割器（根据指定的标签数量进行切割）/切割和打印模式 ◦ 203 dpi：54至2497毫米（2.13英寸至98.30英寸）（带衬垫：57至2500毫米 (2.24 "至98.42")) ◦ 305 dpi：54至1497毫米（2.13英寸至58.94英寸）（带衬垫：57至1500毫米 (2.24 "至59.05")) ◦ 609 dpi（仅CL4NX）。54至397毫米（2.13英寸至15.63英寸）（带衬垫：57 到400毫米（2.24英寸到15.75英寸））。
分配器模式 ◦ 27至397毫米（1.06英寸至15.63英寸）（带衬垫。30至400毫米（1.18英寸至15.63英寸）。 15.75"))
无衬垫模式（仅限CL4NX） ◦ 38至120毫米（1.50 "至4.72"）。 |
|
可用的媒体类型 |
与产品规格相同。但如果标签的颜色是银色或层压的，则会使条码检查仪难以读取条码，因为条码检查仪的光线可能会在标签表面造成反射。请务必事先认真做一次试读。 |
|
|

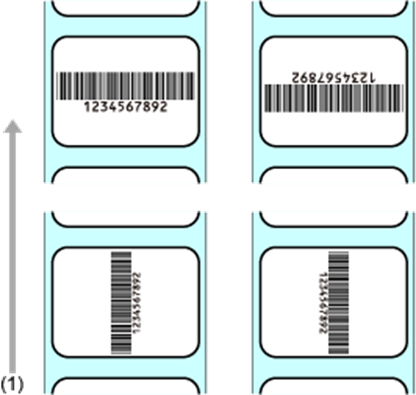

可读条码的方向 |
1D 条码检查器 |
(1) 介质进给方向 |
|
项目 |
规格 |
|
|
|
2D 代码检查器 |
(1) 介质进给方向
将条形码放在视野的大小范围内。事先认真做一次试读。 |
|
推荐的条码尺寸 |
1D 条形码 |
窄条。0.25毫米（0.01英寸）或更大 • 203 dpi: 2个点或更多 • 305 dpi: 3个点或更多 • 609dpi（仅CL4NX）。6点或更多 请参考每个条码检查器的规格。 |
|
2D 编码 |
电池尺寸：0.25毫米（0.01英寸）或更大 • 203 dpi: 2个点或更多 • 305 dpi: 3个点或更多 • 609dpi（仅CL4NX）。6点或更多 请参考每个条码检查器的规格。 视觉领域的大小符合条码检查器的规格。 |
|
可用的代码格式
条码检查功能支持以下代码格式。检查条码检查器的规格，以确保与可用的代码类型兼容。
|
代码类型 |
可用的代码格式 |
|
一维条码 |
CODABAR(NW-7) Code39, Code93, Code128 Jan/ean-13/8 UPC-A/UPC-E |
|
代码类型 |
可用的代码格式 |
|
|
ITF 工业2的5 矩阵 2 of 5 MSI gs1-128 postnet imb (usps) GS1数据条 全向性 GS1数据条 截断性 GS1 DataBar Limited GS1 DataBar Expanded GS1 DataBar Stacked GS1数据条叠加式全向性 GS1数据条扩展叠加 |
|
二维码 |
PDF417 微型PDF417 Maxi Code QR Code 微型二维码数据矩阵 阿兹特克代码 |
|
合并符号 |
JAN/EAN-13/8(CC-A/CC-B) UPC-A/UPC-E(CC-A/CC-B) GS1-128(CC-A/CC-B/CC-C) GS1 DataBar(CC-A/CC-B) |
|
|
