Problema/Domanda

Come caricare il Nastro.

Applicabile a

CG408TT, CG412TT

Risoluzione: Risposta

Caricamento del nastro

Attenzione
? Quando si sostituisce il nastro carbone, tenere presente che la testina di stampa e l'area circostante rimangono calde.
Tenere le dita lontane da queste aree per evitare lesioni.
? Evitare di toccare a mani nude anche il bordo della testina di stampa.

03-80092-IT

1. Con l'alimentazione elettrica spenta, tirare verso di sé le Leva di apertura/chiusura del coperchio su entrambi i lati della stampante per sbloccare il Coperchio superiore, quindi aprire il Coperchio superiore . Nota: Assicurarsi che il coperchio sia appoggiato saldamente in modo da non cadere in avanti e ferirsi le mani.

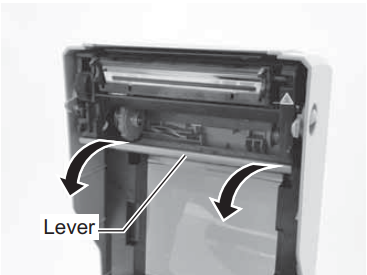

2. Tirare la leva al centro dell'unità nastro verso il basso per estrarre l'unità nastro. Quindi abbassare semplicemente l'unità nastro. A metà del suo raggio di movimento è presente un fermo che impedisce all'unità nastro di abbassarsi.

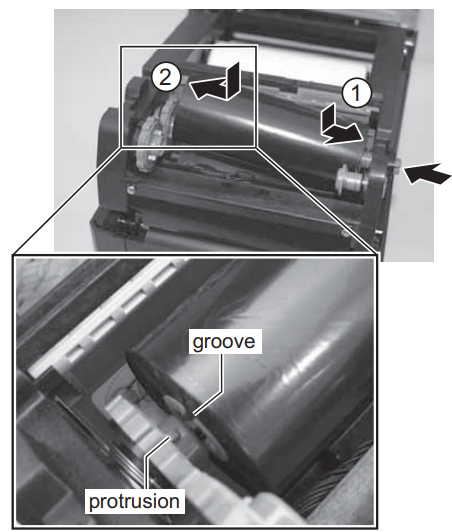

3. Aprire la confezione del nastro al carbonio e caricare il nastro nell'unità di fornitura del nastro. Con l'avvolgimento del nastro in senso orario, spingere il rotolo di nastro sul lato destro dell'unità di fornitura del nastro . Fissare quindi l'altro lato del rotolo di nastro a sinistra dell'unità di fornitura del nastro . Ruotare il rotolo di nastro finché l'anima non scatta sulla sporgenza dell'unità di fornitura del nastro sinistra. Nota: Utilizzare solo nastri al carbonio originali SATO per ottenere la massima qualità di stampa e la massima durata della stampante.
4. Montate l'anima del nastro vuota sull'unità di avvolgimento del nastro come al punto 3 precedente. Quando si carica il nastro al carbonio per la prima volta, utilizzare l'anima nastro vuota fornita con la stampante. Tuttavia, l'anima del nastro successiva può essere ricavata dall'ultimo rotolo di nastro utilizzato.

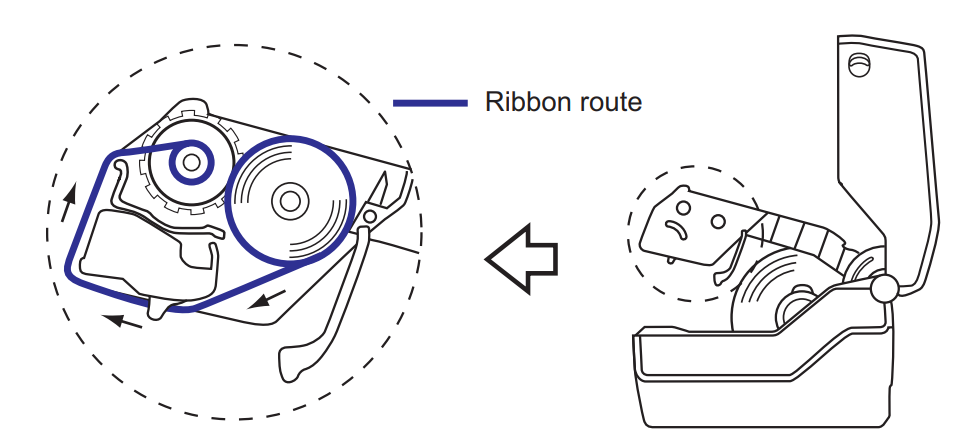

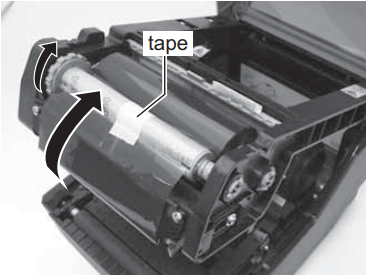

5. Dall'unità di fornitura del nastro, far passare il nastro al carbonio sotto il gruppo della testina di stampa fino all'unità di avvolgimento del nastro. Fissare il nastro al nucleo del nastro con del nastro adesivo e avvolgerlo più volte nella direzione indicata dalla freccia. Verificare che il nastro sia stato caricato come mostrato nella figura seguente o come illustrato sul lato interno del Coperchio superiore. Nota: Il lato opaco (lato inchiostro) del nastro deve essere rivolto verso l'esterno mentre attraversa il gruppo della testina di stampa .
6. Coperchio superiore chiuso finché non scatta in posizione. Nota: ? Fare attenzione a non schiacciarsi le dita mentre si chiude il Coperchio superiore.
7. Dopo aver caricato i supporti e il nastro carbone, eseguire una stampa di prova per verificare che il rotolo supporto e il nastro siano stati caricati correttamente. Per istruzioni su come eseguire la stampa di prova, vedere la sezione 3.3 Modalità di stampa di prova dell'utente.
