CG4 - De printkop en drukrollen reinigen

Probleem/Vraag

Hoe reinig ik de Printkop, Drukrollen?

Van toepassing op

CG408DT, CG412DT, CG408TT, CG412TT

Resolutie/Antwoord

De Printkop genereert niet alleen afdrukken van barcodes, maar ook van grafische elementen en tekst. Om optimaal te kunnen printen op
, moet de printkop schoon gehouden worden, ondanks het vuil en de lijm die zich voortdurend ophopen op het printoppervlak. Bovendien kan vuil zich ophopen langs het labelpad, waardoor onderdelen zoals sensoren en geleiders worden aangetast en minder goed presteren.

Daarom is het belangrijk om deze belangrijke onderdelen regelmatig schoon te maken. De reinigingsset voor printers en
reinigingsvellen zijn verkrijgbaar bij uw erkende SATO-vertegenwoordiger.

Wanneer reinigen met een reinigingsset
? Voor de printkop, drukrol, Mediasensor en labelgeleider: reinig na gebruik van elke andere rol
media.
? Voor andere onderdelen: reinig na elke zes rollen afdrukmateriaal.

Wanneer reinigen met het reinigingsvel
? Voor de Printkop: reinig na gebruik van elke zes rollen media, of wanneer u verbrand glazuur op het oppervlak van de printkop aantreft.

De printer reinigen

Als u een carbonlint gebruikt, moet u dit voor het reinigen verwijderen. Volg de instructies die bij de reinigingsset zijn geleverd. Gebruik de items om de volgende onderdelen te reinigen.

1. Haal voordat u begint een goedgekeurde reinigingsset bij uw SATO-vertegenwoordiger. Zorg ervoor dat de printer is uitgeschakeld en verwijder het netsnoer.
2. Til de Bovenklep op.
3. 3. Breng de reiniger voor de thermische printkop aan op een wattenstaafje.
4. 4. Breng de reiniger voor de thermische printkop aan op een wattenstaafje.
5. 5. Zoek de printkop die onder de Bovenklep is gemonteerd. De printkop is naar beneden gericht langs de voorste rand van de assemblage.  Druk het uiteinde van het bevochtigde wattenstaafje langs de volledige breedte van de Printkop.
6. Controleer na het schoonmaken of er geen zwarte kleur of lijm op het wattenstaafje zit. Gooi de vuile wattenstaafjes weg.
7. Herhaal indien nodig tot het wattenstaafje schoon is nadat het over de Printkop is gedrukt.

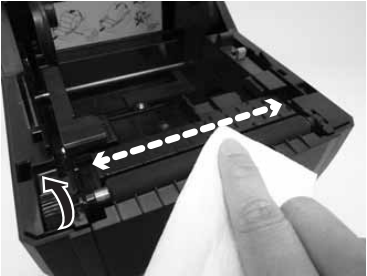

8. De drukrol is de zwarte rubberen rol bij het voorpaneel. Maak wat wattenstaafjes of een katoenen doek nat met schoonmaakmiddel. Terwijl u de drukrol met uw vingers ronddraait (zie pijl), reinigt u de hele lengte van de rol met een of meer wattenstaafjes. Veeg vuil of opgehoopte lijm van de drukrol.

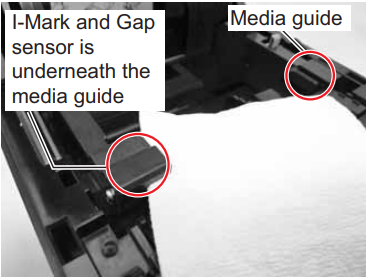

9. Zoek de Sensor I-Markering en de Sensor Opening op de linker Papiergeleider.
10. Dep een katoenen doek met dezelfde reinigingsoplossing. Verwijder eventueel vuil van het blootliggende oppervlak van de papiergeleiders en de sensor. Steek de katoenen doek in de sleuf van de  papiergeleider en maak deze voorzichtig schoon met heen-en-weergaande bewegingen.
11. Herhaal het hele reinigingsproces wanneer dit nodig is. De Drukrol moet worden gereinigd wanneer er vreemde deeltjes, zoals stof of lijm, aanwezig zijn.

De printer reinigen (Reinigingsvel)

1. Zorg dat de printer is uitgeschakeld en verwijder het netsnoer.
2. Til de Bovenklep op.
3. Verwijder de media en het lint.
4. 4. Plaats het reinigingsvel tussen de printkop en de drukrol. De ruwe kant van het reinigingsvel moet naar het oppervlak van de printkopelementen wijzen.
5. Sluit de bovenklep met ongeveer 25 mm (1 inch) van het reinigingsvel uit de printer.

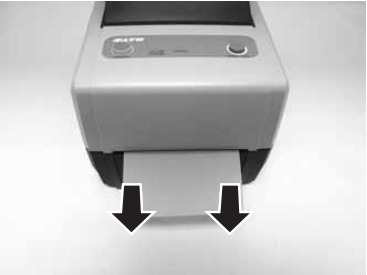

6. Trek met beide handen het blootliggende reinigingsvel langzaam naar buiten. Zo verwijdert u vuil dat aan de Printkop vastzit.
7. Wanneer het reinigingsvel is verwijderd, voert u stappen 2 tot en met 6 uit om de reinigingsprocedure nog een of twee keer te herhalen.
8. Wanneer er geen extra vuil meer op het reinigingsvel verschijnt nadat het is uitgetrokken, kunt u stoppen met het reinigen met het vel.
9. Gebruik de reinigingspen uit de reinigingsset of gebruik een wattenstaafje bevochtigd met kopreiniger om voorzichtig resterend vuil van de printkop te verwijderen.

03-80094-NL
