Probleem/Vraag

Hoe kan ik lint laden?

Van toepassing op

CG408TT, CG412TT

Resolutie/Antwoord

Het lint laden

Opgelet
? Houd er bij het vervangen van carbonlint rekening mee dat de printkop en het gebied eromheen heet blijven.
Houd uw vingers uit de buurt van deze gebieden om letsel te voorkomen.
? Raak zelfs de rand van de Printkop niet met blote handen aan.

03-80092 NL

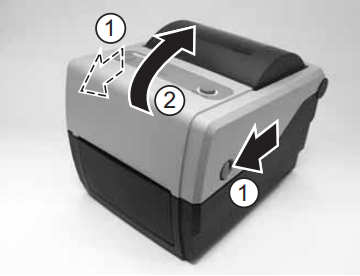

1. Trek, terwijl de Stroomvoorziening is uitgeschakeld, de Pal voor openen/sluiten beschermkap aan beide zijden van de printer naar u toe om de bovenklep te ontgrendelen en open vervolgens de bovenklep . Opmerking: Zorg ervoor dat de kap stevig vastzit, zodat deze niet naar voren valt en uw handen verwondt.

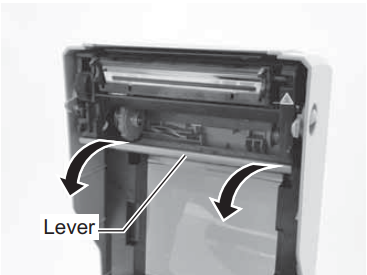

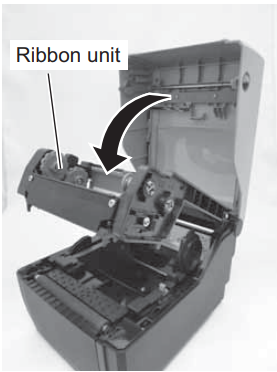

2. Trek de hendel in het midden van het Lintgedeelte naar beneden om het lintgedeelte naar buiten te trekken. Laat vervolgens het Lintgedeelte zakken. Er is een stop halverwege het bewegingsbereik die voorkomt dat de linteenheid vastklikt.

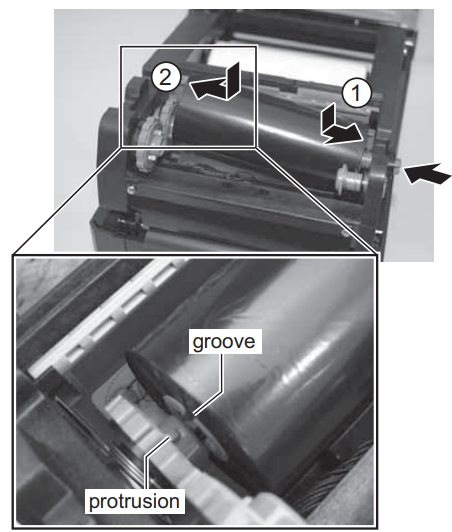

3. Open de verpakking van het carbonlint en plaats het lint in het lintgedeelte. Met het lint rechtsom gewikkeld, duwt u de lintrol naar de rechterkant van het lintgedeelte . Bevestig vervolgens de andere kant van de lintrol aan de linkerkant van het lintgedeelte . Draai de lintrol totdat de kern vastklikt op het uitsteeksel van het linker lintgedeelte. Opmerking: Gebruik alleen originele SATO-koolstoflinten voor maximale afdrukkwaliteit en duurzaamheid van de printer.

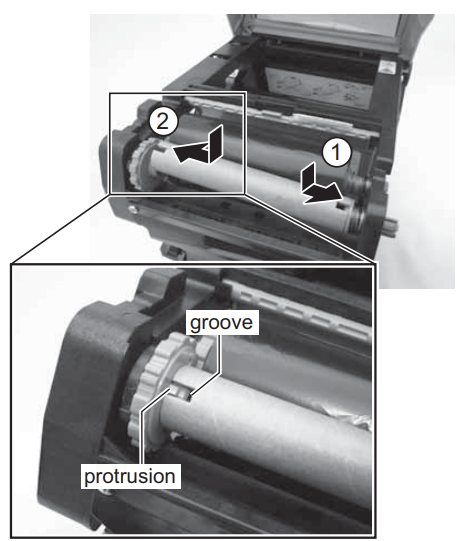

4. Monteer de lege lintkern op de lintopwinder op dezelfde manier als in stap 3 hierboven. Als u het carbonlint voor de eerste keer laadt, gebruik dan de lege lintkern die bij de printer is geleverd. De volgende lintkern kan echter worden verkregen van de laatst gebruikte lintrol.

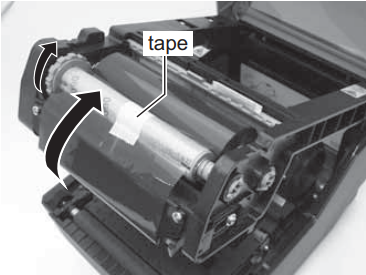

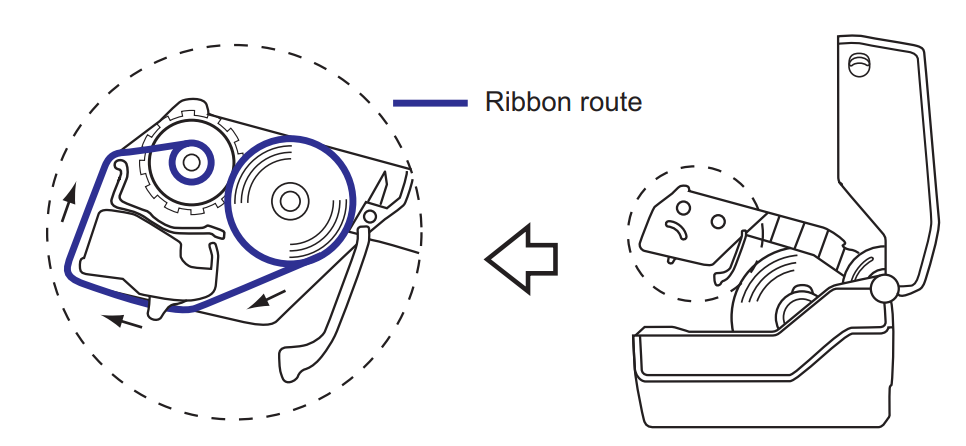

5. 5. Leid het carbonlint van de linttoevoer onder de printkop door naar de lintopwinder. Bevestig het lint met plakband aan de lintkern en wikkel het meerdere keren op in de richting van de draaipijl. Controleer of het lint is geladen zoals in de onderstaande afbeelding of zoals afgebeeld aan de binnenkant van de Bovenklep. Opmerking: De doffe zijde (inktzijde) van het lint moet naar buiten zijn gericht wanneer het door de printkop wordt gevoerd.

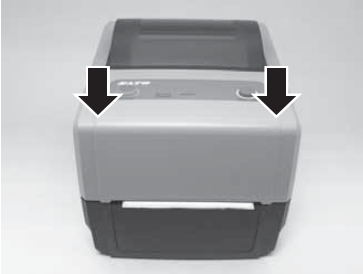

6. Sluit de bovenklep totdat deze vastklikt. Opmerking: ? Zorg ervoor dat uw vingers niet bekneld raken bij het sluiten van de bovenklep.
7. Nadat u de media en het carbonlint hebt geplaatst, voert u een testafdruk uit om te controleren of de papierrol en het lint goed zijn geplaatst. Zie paragraaf 3.3 Afdrukmodus voor testafdrukken door de gebruiker voor instructies over het uitvoeren van testafdrukken.
