CG4 – Reinigung des Druckkopfs und der Druckwalzen

Problem/Frage

Wie reinigt man den Druckkopf und die Druckwalzen?

Gilt für

CG408DT, CG412DT, CG408TT, CG412TT

Lösung/Antwort

Der Druckkopf erzeugt nicht nur Barcode-Ausdrucke, sondern auch Grafiken und Text. Um eine optimale Druckqualität (
) zu erzielen, muss er sauber gehalten werden, da sich auf seiner Druckfläche ständig Schmutz und Klebstoff ansammeln. Darüber hinaus kann sich Schmutz entlang des Etikettenwegs ansammeln, was Teile wie Sensoren und Führungen beeinträchtigt und deren Leistung mindert.

Daher ist es wichtig, diese wichtigen Komponenten regelmäßig zu reinigen. Das Drucker-Reinigungsset und die
-Reinigungstücher können Sie bei Ihrem autorisierten SATO-Vertreter erwerben.

Wann sollte mit dem Reinigungsset „
“gereinigt werden? Für den Druckkopf, die Andruckwalze, den Papiersensor und die Etikettenführung: Reinigen Sie diese nach dem Verbrauch jeder zweiten Rolle „
“-Medien.
? Für andere Teile: Reinigen Sie diese nach jedem Verbrauch von sechs Rollen Medien.

Wann sollte mit dem Reinigungsblatt gereinigt werden?
? Für den Druckkopf: Reinigen Sie ihn nach dem Verbrauch von jeweils sechs Medienrollen oder wenn Sie angebranntes Material auf der Oberfläche des Druckkopfs feststellen.

So reinigen Sie den Drucker

Wenn Sie ein Farbband verwenden, entfernen Sie dieses unbedingt vor der Reinigung. Befolgen Sie die Anweisungen, die dem Reinigungsset beiliegen. Verwenden Sie die darin enthaltenen Teile, um die folgenden Komponenten zu reinigen.

1. Bereiten Sie vor Beginn ein zugelassenes Reinigungsset von Ihrem SATO-Vertreter vor. Stellen Sie sicher, dass der Drucker ausgeschaltet ist, und ziehen Sie das Netzkabel ab.
2. Heben Sie die obere Abdeckung an.
3. Tragen Sie den Thermodruckkopf-Reiniger auf ein Wattestäbchen auf.
4. Tragen Sie den Thermodruckkopf-Reiniger auf ein Wattestäbchen auf.

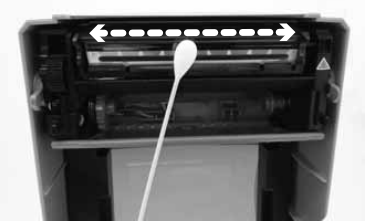

5. Suchen Sie die Druckkopfeinheit, die unter der oberen Abdeckung montiert ist. Der Druckkopf ist entlang der Vorderkante der Einheit nach unten gerichtet.  Drücken Sie das Ende des angefeuchteten Tupfers über die gesamte Breite des Druckkopfs.
6. Überprüfen Sie nach der Reinigung, ob sich schwarze Verfärbungen oder Kleberückstände auf dem Wattestäbchen befinden. Entsorgen Sie die verschmutzten Wattestäbchen.
7. Wiederholen Sie den Vorgang gegebenenfalls, bis das Tupfer nach dem Drücken über den Druckkopf sauber ist.

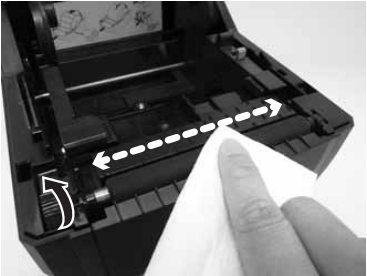

8. Die Druckwalze ist die schwarze Gummiwalze in der Nähe der Frontblende. Befeuchten Sie einige Wattestäbchen oder ein Baumwolltuch mit Reinigungslösung. Drehen Sie die Druckwalze mit den Fingern (siehe Pfeil) und reinigen Sie die gesamte Länge der Walze mit einem oder mehreren Wattestäbchen. Wischen Sie Schmutz oder angesammelte Kleberückstände von der Druckwalze ab.

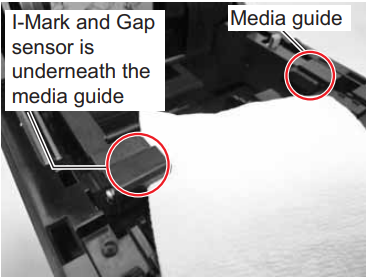

9. Suchen Sie den I-Mark-Sensor und den Spaltsensor an der linken Medienführung.
10. Befeuchten Sie ein Baumwolltuch mit derselben Reinigungslösung. Entfernen Sie alle Fremdkörper von der freiliegenden Oberfläche der Medienführungen und des Sensors. Führen Sie das Baumwolltuch in den Schlitz der Medienführung „  “ ein und reinigen Sie diese zügig mit einer Hin- und Herbewegung.
11. Wiederholen Sie den gesamten Reinigungsvorgang bei Bedarf. Die Druckwalze sollte gereinigt werden, sobald Fremdkörper wie Staub oder Klebstoff vorhanden sind.

So reinigen Sie den Drucker (Reinigungsblatt)

1. Vergewissern Sie sich, dass der Drucker ausgeschaltet ist, und ziehen Sie das Netzkabel ab.
2. Heben Sie die obere Abdeckung an.
3. Entfernen Sie das Druckmedium und das Farbband.
4. Legen Sie das Druckkopfreinigungsblatt zwischen den Druckkopf und die Druckwalze. Die raue Seite des Reinigungsblatts sollte zur Oberfläche der Druckkopfelemente zeigen.
5. Schließen Sie die obere Abdeckung, sodass etwa 25 mm (1 Zoll) des Reinigungsblatts aus dem Drucker herausragen.

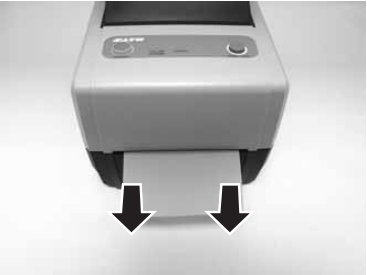

6. Ziehen Sie das freiliegende Reinigungsblatt mit beiden Händen langsam nach außen. Dadurch werden eventuelle Verschmutzungen vom Druckkopf entfernt.
7. Wenn das Reinigungsblatt entfernt wurde, führen Sie die Schritte 2 bis 6 durch, um den Reinigungsvorgang noch ein- oder zweimal zu wiederholen.
8. Wenn nach dem Herausziehen des Reinigungsblatts kein weiterer Schmutz mehr darauf zu sehen ist, können Sie die Reinigung mit dem Blatt beenden.
9. Verwenden Sie den Reinigungsstift aus dem Reinigungsset oder ein mit Druckkopfreiniger befeuchtetes Wattestäbchen, um verbleibenden Schmutz vorsichtig vom Druckkopf zu entfernen.

03-80094-DE
