Problem/Frage

Wie lädt man ein Band?

Gilt für

CG408TT, CG412TT

Lösung/Antwort

Einlegen des Farbbands

Achtung
? Beachten Sie beim Austausch des Farbbands, dass der Druckkopf und der umgebende Bereich noch heiß sind.
Halten Sie Ihre Finger von diesen Bereichen fern, um Verletzungen zu vermeiden.
? Berühren Sie den Druckkopf nicht einmal mit bloßen Händen am Rand.

03-80092-DE

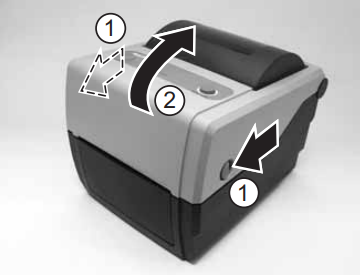

1. Ziehen Sie bei ausgeschaltetem Gerät die Verriegelungen zum Öffnen/Schließen der Abdeckung auf beiden Seiten des Druckers zu sich hin, um die obere Abdeckung zu entriegeln, und öffnen Sie dann die obere Abdeckung . Hinweis: Achten Sie darauf, dass die Abdeckung fest aufliegt, damit sie nicht nach vorne fällt und Ihre Hände verletzt.

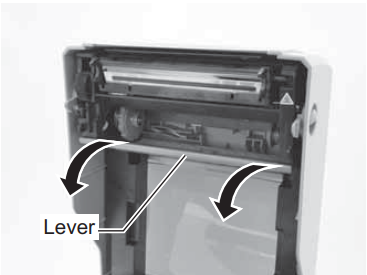

2. Ziehen Sie den Hebel in der Mitte der Farbbandkassette nach unten, um die Farbbandkassette herauszuziehen. Lassen Sie die Farbbandkassette anschließend einfach nach unten gleiten. Auf halber Strecke befindet sich ein Anschlag, der verhindert, dass die Farbbandkassette ruckartig nach unten schnappt.

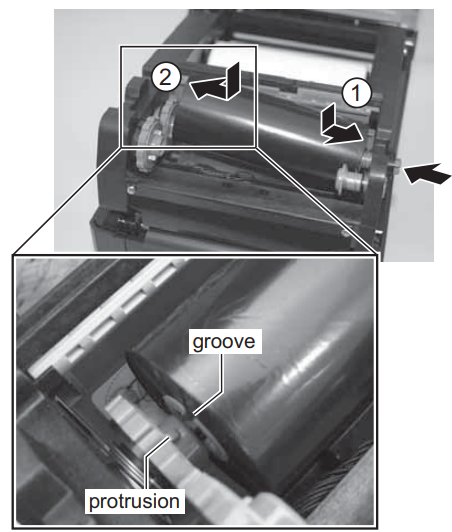

3. Öffnen Sie die Verpackung des Kohlebands und legen Sie das Band in die Bandzufuhreinheit ein. Schieben Sie die Bandrolle mit der Wicklungsrichtung im Uhrzeigersinn auf die rechte Seite der Bandzufuhreinheit . Befestigen Sie anschließend die andere Seite der Bandrolle auf der linken Seite der Bandzufuhreinheit . Drehen Sie die Farbbandrolle, bis der Kern an der Auskragung der linken Farbbandzufuhreinheit einrastet. Hinweis: Verwenden Sie ausschließlich Original-SATO-Farbbänder, um maximale Druckqualität und Langlebigkeit des Druckers zu gewährleisten.

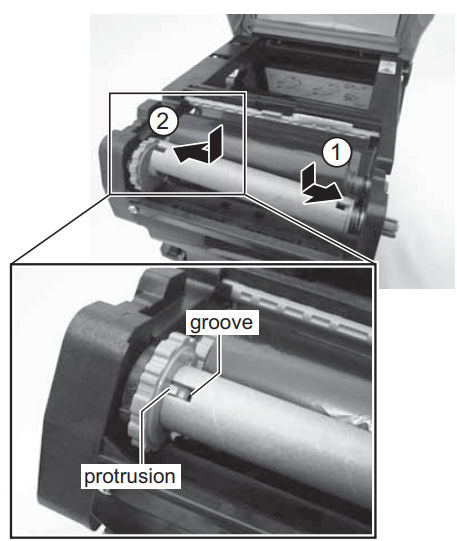

4. Befestigen Sie den leeren Farbbandkern auf die Farbband-Aufwickeleinheit auf dieselbe Weise wie in Schritt 3 oben beschrieben. Verwenden Sie beim ersten Einlegen des Farbbands den mit dem Drucker mitgelieferten leeren Farbbandkern. Der nachfolgende Farbbandkern kann jedoch von der zuletzt aufgebrauchten Farbbandrolle entnommen werden.

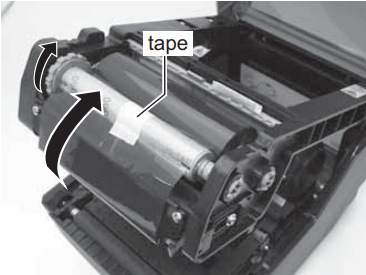

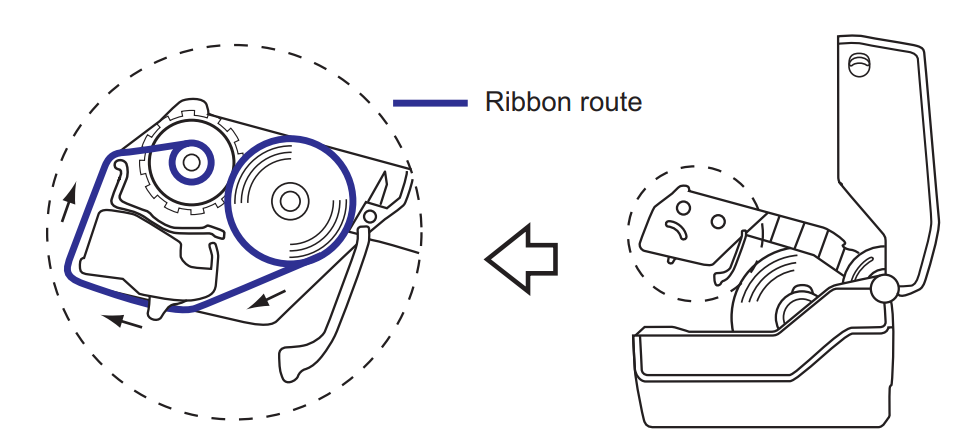

5. Führen Sie das Farbband von der Farbbandzuführung unterhalb der Druckkopfeinheit hindurch zur Farbbandaufwickeleinheit. Befestigen Sie das Farbband mit Klebeband am Farbbandkern und wickeln Sie es mehrmals in der durch den Drehpfeil angegebenen Richtung auf. Vergewissern Sie sich, dass das Farbband wie in der folgenden Abbildung oder wie auf der Innenseite der oberen Abdeckung dargestellt eingelegt ist. Hinweis: Die matte Seite (Tintenseite) des Farbbands sollte beim Durchlaufen der Druckkopfbaugruppe nach außen zeigen.

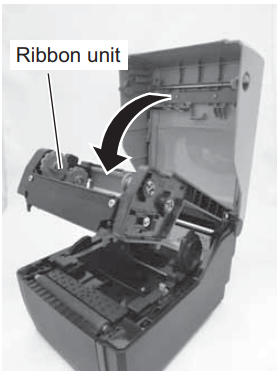

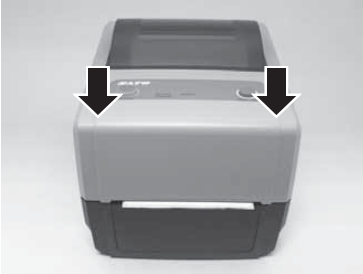

6. Schließen Sie die obere Abdeckung, bis sie einrastet. Hinweis: ? Achten Sie darauf, dass sich Ihre Finger beim Schließen der oberen Abdeckung nicht einklemmen
7. Führen Sie nach dem Einlegen des Druckmediums und des Farbbandes einen Testdruck durch, um zu überprüfen, ob die Druckmedienrolle und das Farbband korrekt eingelegt wurden. Anweisungen zur Durchführung eines Testdrucks finden Sie in Abschnitt 3.3 „Benutzer-Testdruckmodus “.
