CG4 - Limpieza del Cabezal de impresión, Rodillos de goma.

Problema/Pregunta

Cómo limpiar el Cabezal de impresión, rodillos de platina.

Aplicable a

CG408DT, CG412DT, CG408TT, CG412TT

Resolution/Respuesta

El Cabezal de impresión no sólo genera impresiones de códigos de barras, sino también gráficos y texto. Para producir una impresión óptima
, debe mantenerse limpio a pesar de la suciedad y el adhesivo que se acumulan constantemente en su superficie de impresión. Además, la suciedad puede acumularse a lo largo del recorrido de la etiqueta, afectando a piezas como los sensores y las guías, y reduciendo su rendimiento.

Por lo tanto, es importante limpiar periódicamente estos importantes componentes. Puede adquirir el kit de limpieza de impresoras y las hojas de limpieza
en su representante autorizado de SATO.

¿Cuándo limpiar con el kit de limpieza
? Para el cabezal de impresión, el rodillo de impresión, el sensor de papel y la guía de etiquetas: limpie después de terminar cada dos rollos de material
.
? Para otras piezas: limpiar después de terminar cada seis rollos de material.

Cuándo limpiar con el Kit de limpieza
? Cabezal de impresión: límpielo después de cada seis rollos de material o cuando encuentre algún esmalte quemado en la superficie del cabezal de impresión.

Cómo limpiar la Impresora

Si está utilizando una cinta de carbón, asegúrese de retirarla antes de limpiarla. Siga las instrucciones suministradas con el kit de limpieza. Utilice los elementos para limpiar las siguientes piezas.

1. Antes de empezar, solicite a su representante de SATO un kit de limpieza homologado. Asegúrese de que la Impresora está apagada y retire el cable de alimentación.
2. 2. Levante la Cubierta superior.
3. Aplique el Limpiador del Cabezal de impresión térmico en un bastoncillo de algodón.
4. 4. Aplique el limpiador del Cabezal de impresión térmica a un bastoncillo de algodón.
5. 5. Localice el Cabezal de impresión que está montado debajo de la Cubierta superior. El Cabezal de impresión está orientado hacia abajo a lo largo del borde frontal del conjunto.  Presione el extremo del bastoncillo humedecido a lo largo de todo el ancho del Cabezal de impresión.
6. 6. Después de la limpieza, compruebe si el bastoncillo está coloreado de negro o tiene adhesivo. Deseche los bastoncillos sucios.
7. Repita la operación, si es necesario, hasta que el bastoncillo quede limpio después de presionarlo sobre el cabezal de impresión.

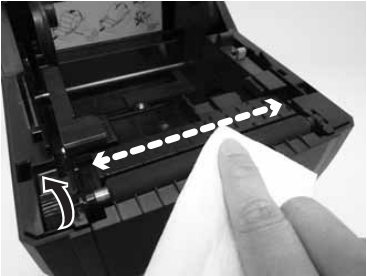

8. El Rodillo de goma es el rodillo de goma negro situado cerca del panel delantero. Humedezca unos bastoncillos o un paño de algodón con solución limpiadora. Mientras gira el rodillo de la platina con los dedos (véase la flecha), limpie toda la longitud del rodillo utilizando uno o varios bastoncillos de algodón. Limpie cualquier suciedad o adhesivo acumulado en el rodillo de goma.

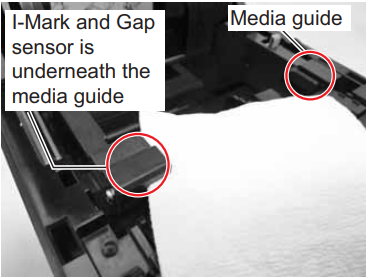

9. Localice el Sensor de I-Mark y el Sensor de GAP en la guía de Papel izquierda.
10. Humedezca un paño de algodón con la misma solución limpiadora. Limpie cualquier cuerpo extraño de la superficie expuesta de las guías de papel y del Sensor. Introduzca el paño de algodón en la ranura de la guía de papel  y límpielo enérgicamente con un movimiento de vaivén.
11. 11. Repita todo el proceso de limpieza cuando sea necesario. El rodillo de goma debe limpiarse siempre que haya cuerpos extraños, como polvo o adhesivo.

Cómo limpiar la Impresora (Kit de limpieza)

1. 1. Asegúrese de que la Impresora está apagada y desconecte el cable de alimentación.
2. 2. Levante la Cubierta superior.
3. Extraiga el Papel y la Cinta.
4. 4. Coloque la hoja de limpieza de cabezales entre el cabezal de impresión y el rodillo de goma . El lado grueso de la hoja de limpieza debe estar orientado hacia la superficie de los elementos del cabezal de impresión.
5. Cierre la Cubierta superior con aproximadamente 25mm (1 pulgada) de la hoja de limpieza extendida fuera de la Impresora.

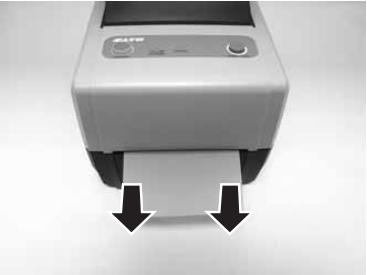

6. 6. Con ambas manos, tire lentamente de la hoja de limpieza hacia fuera. Esto eliminará cualquier suciedad adherida al cabezal de impresión.
7. Cuando haya retirado la hoja de limpieza, realice los pasos 2 a 6 para repetir el procedimiento de limpieza una o dos veces más.
8. Cuando no aparezca más suciedad adicional en la hoja de limpieza después de haberla extraído, puede dejar de limpiar con la hoja.
9. Utilice el bolígrafo de limpieza del kit de limpieza o utilice un bastoncillo de algodón humedecido con limpiador de cabezales para eliminar suavemente cualquier resto de suciedad del cabezal de impresión.

03-80094-ES
