Problema/Pregunta

Cómo cargar la Cinta.

Aplicable a

CG408TT, CG412TT

Resolution/Respuesta

Carga de la Cinta

Precaución
? Cuando sustituya la cinta de carbón, tenga en cuenta que el cabezal de impresión y la zona que lo rodea permanecen calientes.
Mantenga los dedos alejados de estas zonas para evitar lesiones.
? Evite tocar incluso el borde del cabezal de impresión con las manos desnudas.

03-80092-ES

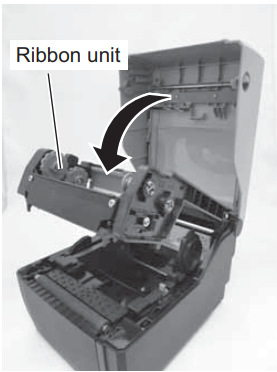

1. Con la fuente de alimentación desconectada, tire hacia usted de los pestillos de apertura/cierre de la cubierta situados a ambos lados de la Impresora para desbloquear la Cubierta superior y, a continuación, abra la Cubierta superior . Nota: Asegúrese de que la Cubierta se apoya firmemente para que no se caiga hacia delante y se lesione las manos.

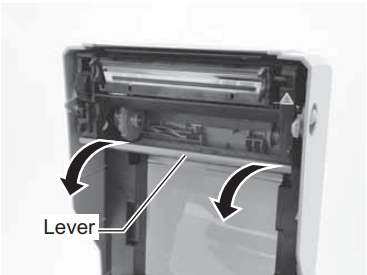

2. 2. Tire de la palanca situada en el centro de la unidad de cinta hacia abajo para extraer la unidad de cinta. A continuación, suelte la unidad de cinta. Hay un Bloqueador a mitad de su rango de movimiento que evitará que la unidad de cinta se salga hacia abajo.

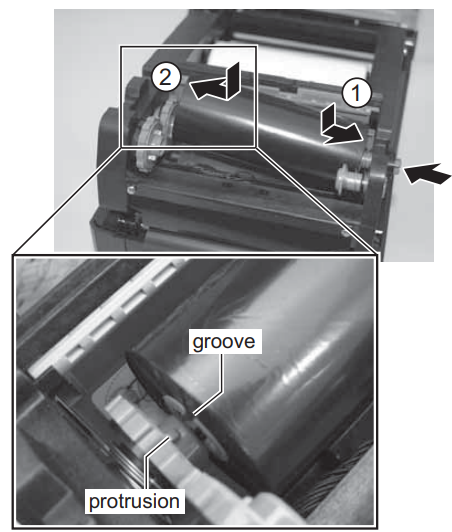

3. Con la cinta enrollada en el sentido de las agujas del reloj, empuje el rollo de cinta hacia el lado derecho de la unidad de suministro de cinta . A continuación, fije el otro lado del rollo de cinta a la izquierda de la unidad de suministro de cinta . Gire el rollo de cinta hasta que el núcleo encaje en el saliente de la unidad de suministro de cinta izquierda. Nota: Utilice únicamente cintas de carbón originales de SATO para obtener la máxima calidad de impresión y durabilidad de la impresora.

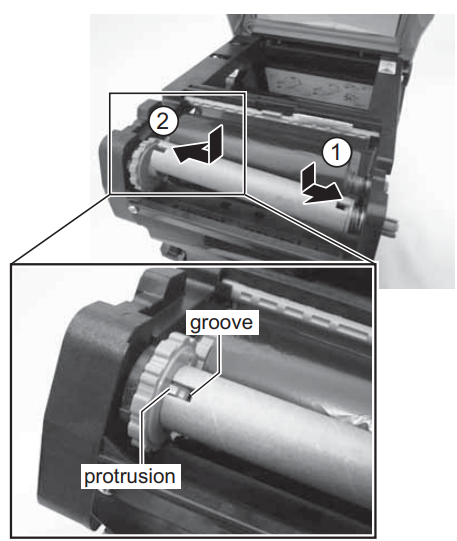

4. 4. Monte el núcleo de cinta vacío en la unidad de enrollado de la cinta del mismo modo que en el paso 3 anterior. Cuando cargue la cinta de carbón por primera vez, utilice el núcleo de cinta vacío suministrado con la impresora. No obstante, el siguiente núcleo de cinta puede obtenerse del último rollo de cinta utilizado.

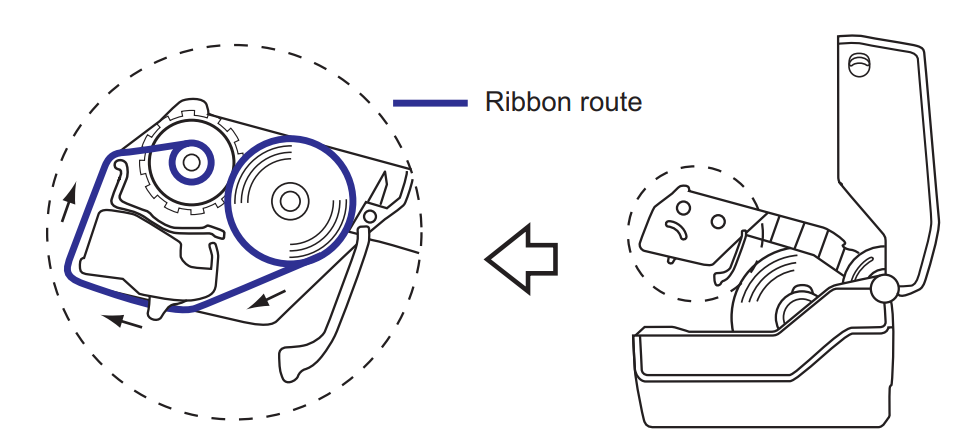

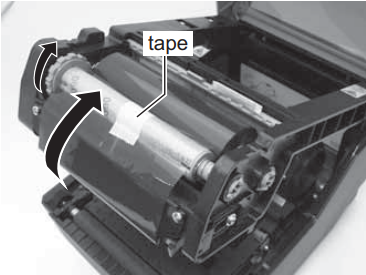

5. 5. Desde la unidad de suministro de cinta, pase la cinta de carbón por debajo del conjunto del cabezal de impresión hasta la unidad de enrollado de la cinta. Fije la cinta de carbono al núcleo de la cinta con cinta adhesiva y enróllela varias veces en la dirección indicada por la flecha de giro. Confirme que la cinta se ha cargado como se muestra en la figura siguiente o como se ilustra en la cara interior de la Cubierta superior. Nota: El lado opaco (lado de la tinta) de la Cinta debe estar orientado hacia el exterior a medida que se desplaza por el conjunto del Cabezal de impresión .
6. 6. Cierre la Cubierta superior hasta que encaje en su posición. Nota: ? Tenga cuidado de no pillarse los dedos al cerrar la Cubierta superior
7. Después de cargar el papel y la cinta de carbón, realice una prueba de impresión para comprobar que el rollo de papel y la cinta se han cargado correctamente. Consulte la sección 3.3 Modo impresión de prueba del usuario para obtener instrucciones sobre cómo realizar la impresión de prueba.
