Masalah/Pertanyaan

Cara memuat pita.

Berlaku Untuk

CG408TT, CG412TT

Resolusi/Jawaban

Memuat pita

Perhatian
• Saat mengganti pita karbon, ingatlah bahwa kepala cetak dan area di sekitarnya tetap panas.
Jauhkan jari Anda dari area ini untuk mencegah cedera.
• Hindari menyentuh bagian tepi kepala cetak dengan tangan kosong.

03-80092-ID

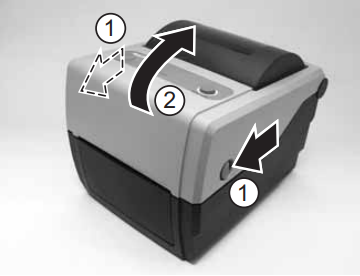

1. Dengan Pasokan daya mati, tarik penutup untuk membuka/menutup kaitnya di kedua sisi printer ke arah Anda untuk membuka kunci penutup atas, lalu buka penutup atas . Catatan: Pastikan penutupnya menempel dengan kuat agar tidak terjatuh ke depan dan melukai tangan Anda.
2. Tarik tuas di tengah unit pita ke bawah untuk menarik keluar unit pita . Kemudian, cukup turunkan unit pita. Terdapat penghenti di tengah rentang gerakannya yang akan mencegah unit pita terlepas.

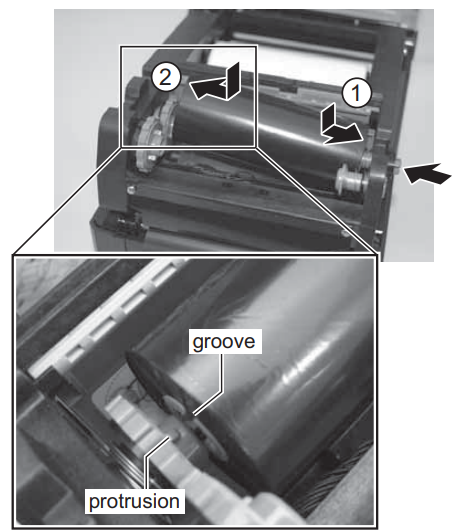

3. Buka kemasan pita karbon, lalu masukkan pita ke dalam unit Pasokan pita . Dengan pita yang digulung searah jarum jam, dorong gulungan pita ke sisi kanan unit Pasokan pita . Kemudian pasang sisi lain gulungan pita di sebelah kiri unit Pasokan pita. Putar gulungan pita hingga inti terpasang pada tonjolan unit Pasokan pita kiri. Catatan: Gunakan hanya pita karbon SATO asli untuk kualitas cetak maksimal dan daya tahan printer.

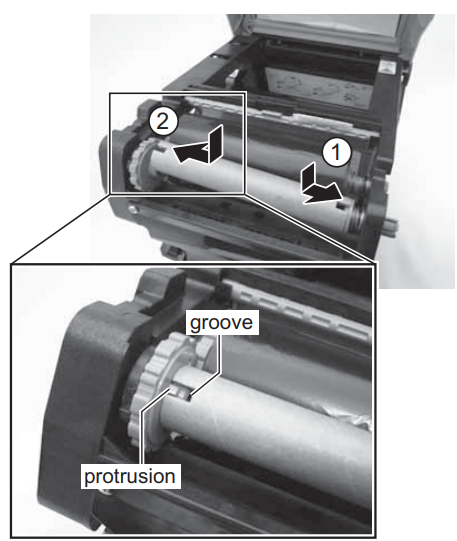

4. Pasang inti pita kosong pada unit penggulung pita dengan cara yang sama seperti pada langkah 3 di atas. Saat memasukkan pita karbon untuk pertama kalinya, gunakan inti pita kosong yang disertakan dengan printer. Namun, inti pita selanjutnya dapat diperoleh dari gulungan pita terakhir yang digunakan.

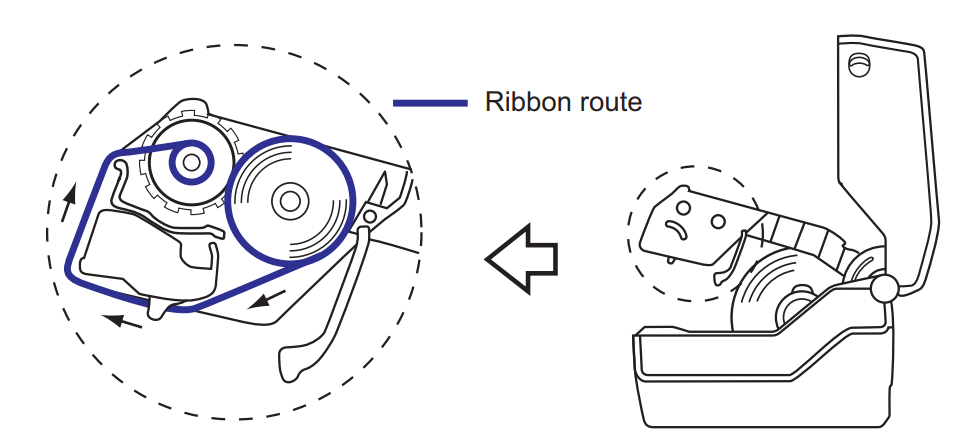

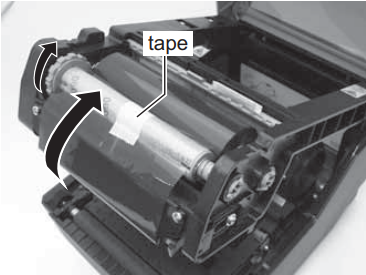

5. Dari unit Pasokan pita , lewati pita karbon di bawah rakitan kepala cetak ke unit penggulung pita . Tempelkan pita karbon ke inti pita menggunakan pita perekat, lalu gulung beberapa kali ke arah yang ditunjukkan oleh panah putar. Pastikan pita telah dimuat seperti yang ditunjukkan pada gambar di bawah atau seperti yang diilustrasikan pada sisi dalam penutup atas. Catatan: Sisi kusam (sisi tinta) pita harus menghadap ke luar saat bergerak melalui kepala cetak perakitan.
6. Tutup penutup atas hingga terkunci pada posisinya. Catatan: • Berhati-hatilah agar jari Anda tidak terjepit saat menutup penutup atas
7. Setelah memasukkan media dan pita karbon, lakukan uji cetak untuk memastikan Roll Media dan pita telah dimasukkan dengan benar. Lihat Bagian 3.3 Mode Cetak Pengguna untuk petunjuk tentang cara menjalankan uji cetak.
