CG4 – Czyszczenie drukującej głowy i Roller Platen

Problem/Pytanie

Jak wyczyścić drukującą głowicę i Roller Platen?

Dotyczy modeli

CG408DT, CG412DT, CG408TT, CG412TT

Rezolucja/Odpowiedź

Drukuj głowa służy nie tylko do drukowania kodów kreskowych, ale także grafiki i tekstu. Aby zapewnić optymalną jakość druku
, należy ją utrzymywać w czystości pomimo brudu i kleju, które nieustannie gromadzą się na jej powierzchni drukującej. Ponadto brud może gromadzić się wzdłuż ścieżki przesuwu etykiet, wpływając na działanie elementów takich jak czujniki i przewodniki oraz obniżając ich wydajność.

Dlatego ważne jest, aby okresowo czyścić te kluczowe elementy. Zestaw do czyszczenia drukarki oraz arkusze czyszczące
można nabyć u autoryzowanego przedstawiciela firmy Sato.

Kiedy należy przeprowadzać czyszczenie za pomocą zestawu czyszczącego
? W przypadku głowicy drukującej, Roller Platen, Czujnika papieru i prowadnicy etykiet: należy czyścić po zużyciu co drugiej rolki nośnika
.
? W przypadku pozostałych części: należy czyścić po zużyciu co sześciu rolek nośnika.

Kiedy należy przeprowadzić czyszczenie za pomocą arkusza czyszczącego
? W przypadku drukującej głowicy: należy przeprowadzić czyszczenie po zużyciu co sześciu rolek nośnika lub w przypadku zauważenia przypalonej powłoki na powierzchni głowicy drukującej.

Jak przeprowadzić czyszczenie drukarki

Jeśli używasz wstążki węglowej, przed czyszczeniem koniecznie ją usunąć. Postępuj zgodnie z instrukcjami dostarczonymi do zestawu do czyszczenia. Użyj elementów zestawu do wyczyszczenia poniższych części.

1. Przed rozpoczęciem przygotuj zatwierdzony zestaw do czyszczenia od przedstawiciela firmy Sato. Upewnij się, że drukarka jest wyłączona, i usunąć kabel zasilający.
2. Podnieś górną obudowę.
3. Nałóż środek do czyszczenia termicznej głowicy drukującej na wacik.
4. Nałóż środek do czyszczenia termicznej głowicy drukującej na wacik.

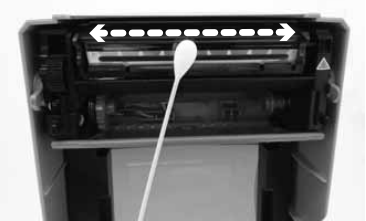

5. Znajdź zespół głowicy drukującej zamontowany pod Górną obudową. Głowica drukująca jest skierowana w dół wzdłuż przedniej krawędzi zespołu.  Przesuń końcówką zwilżonego wacika wzdłuż całej szerokości głowicy drukującej.
6. Po czyszczeniu sprawdź, czy na waciku nie ma czarnych śladów lub kleju. Wyrzuć zabrudzone waciki.
7. W razie potrzeby powtórz czynność, aż wacik będzie czysty po przesunięciu go po Drukuj głowie.

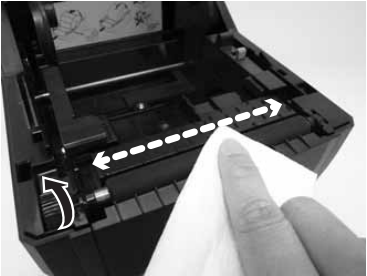

8. Roller Platen to czarna gumowa rolka znajdująca się w pobliżu Przedniego panelu. Zwilż kilka wacików lub bawełnianą szmatkę roztworem czyszczącym. Podczas obracania Roller Platen palcami (patrz strzałka), wyczyść całą długość rolki za pomocą jednego lub kilku wacików. Zetrzyj wszelkie zabrudzenia lub nagromadzony klej z Roller Platen.

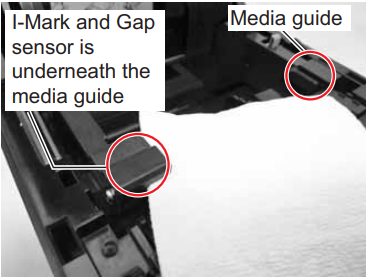

9. Znajdź czujnik I-Mark i Czujnik GAP na lewej prowadnicy przewodnika multimedialnego.
10. Zwilż bawełnianą szmatkę tym samym roztworem czyszczącym. Usuń wszelkie zanieczyszczenia z odsłoniętej powierzchni przewodników multimedialnych i czujników. Wsuń bawełnianą szmatkę w otwór przewodnika multimedialnego „  ” i energicznie wyczyść ją ruchem w przód i w tył.
11. W razie potrzeby powtórz cały proces czyszczenia. Roller Platen należy czyścić zawsze, gdy widoczne są zanieczyszczenia, takie jak kurz lub klej.

Jak wyczyścić drukarkę (Arkusz czyszczący)

1. Upewnij się, że drukarka jest wyłączona, i usunąć kabel zasilający.
2. Podnieś Górną obudowę.
3. Usunąć nośnik i wstążkę.
4. Umieść arkusz czyszczący między głowicą drukującą a Roller Platen . Szorstką stroną arkusza czyszczącego należy skierować w stronę powierzchni elementów głowicy drukującej.
5. Zamknij górną obudowę, pozostawiając około 25 mm (1 cal) arkusza czyszczącego wystającego z drukarki.

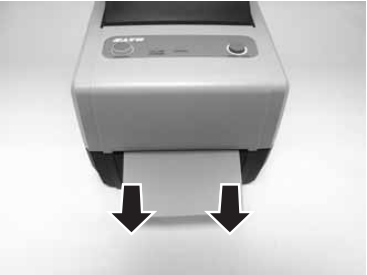

6. Oburącz powoli wyciągnij wystającą część arkusza czyszczącego na zewnątrz. Spowoduje to usunięcie wszelkich zanieczyszczeń przylegających do Drukującej głowy.
7. Po usunięciu arkusza czyszczącego wykonaj kroki od 2 do 6, aby powtórzyć procedurę czyszczenia jeszcze raz lub dwa razy.
8. Gdy po wyciągnięciu arkusza czyszczącego nie pojawią się na nim żadne dodatkowe zanieczyszczenia, można zakończyć czyszczenie za pomocą arkusza.
9. Użyj pisaka czyszczącego z zestawu czyszczącego lub wacika nasączonego płynem do czyszczenia drukującej głowy, aby delikatnie usunąć wszelkie pozostałości zanieczyszczeń z drukującej głowy.

03-80094-PL
