Problem/Pytanie

Jak załadować wstążkę.

Dotyczy

CG408TT, CG412TT

Rezolucja/Odpowiedź

Wkładanie wstążki

Ostrożność
? Podczas wymiany wstążki węglowej należy pamiętać, że drukująca głowica i obszar wokół niej pozostają gorące.
Trzymaj palce z dala od tych obszarów, aby uniknąć obrażeń.
? Unikaj dotykania gołymi rękami nawet krawędzi drukującej głowicy.

03-80092-PL

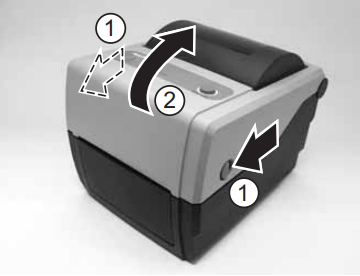

1. Przy wyłączonym zasilaczu pociągnij w swoją stronę zakryj otwórz/bliski zatrzask górnej obudowy po obu stronach drukarki, aby odblokować górną obudowę, a następnie otwórz górną obudowę . Uwaga: Upewnij się, że pokrywa jest stabilnie osadzona, aby nie spadła do przodu i nie spowodowała urazu rąk.

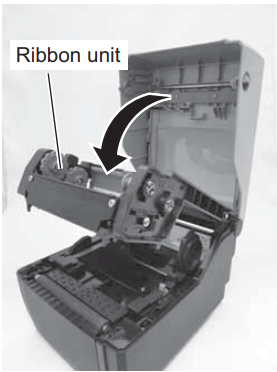

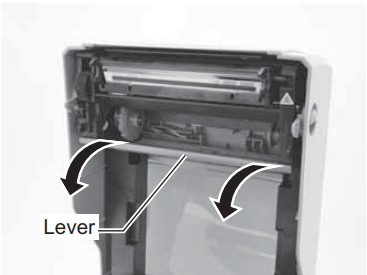

2. Pociągnij w dół dźwignię znajdującą się pośrodku jednostki wstążki, aby wyciągnąć jednostkę wstążki. Następnie po prostu opuść jednostkę wstążki. W połowie zakresu ruchu znajduje się korek, który zapobiega gwałtownemu opadnięciu jednostki wstążki.

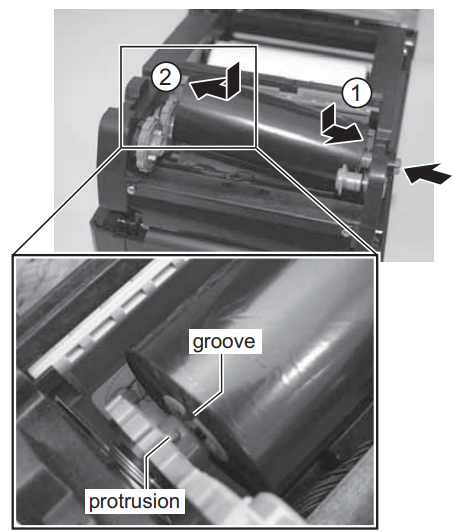

3. Otwórz opakowanie taśmy węglowej, a następnie załaduj taśmę do podajnika taśmy. Taśma powinna być nawinięta zgodnie z ruchem wskazówek zegara; wsuń rolkę taśmy po prawej stronie podajnika taśmy . Następnie zamocuj drugą stronę rolki taśmy po lewej stronie podajnika taśmy . Obróć rolkę taśmy, aż rdzeń wstążki zatrzasnie się na występie lewego modułu dostarczającego taśmę. Notatka: Aby uzyskać najwyższą jakość druku i trwałość drukarki, należy używać wyłącznie oryginalnych taśm węglowych firmy Sato.

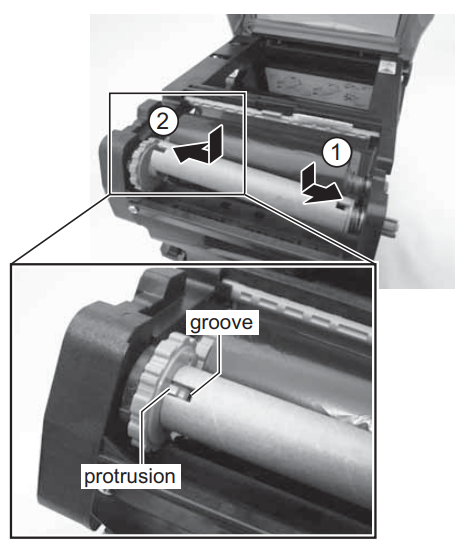

4. Zamontuj pusty rdzeń wstążki na szpuli na urządzeniu nawijającym taśmę w taki sam sposób, jak w kroku 3 powyżej. Podczas pierwszego ładowania taśmy węglowej użyj pustego rdzenia wstążki dostarczanego wraz z drukarką. Kolejny rdzeń wstążki można jednak uzyskać z ostatniej zużytej rolki taśmy.

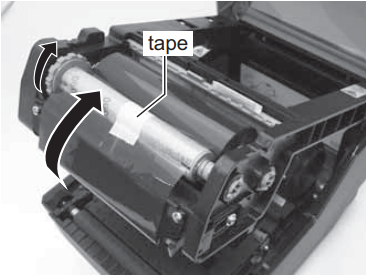

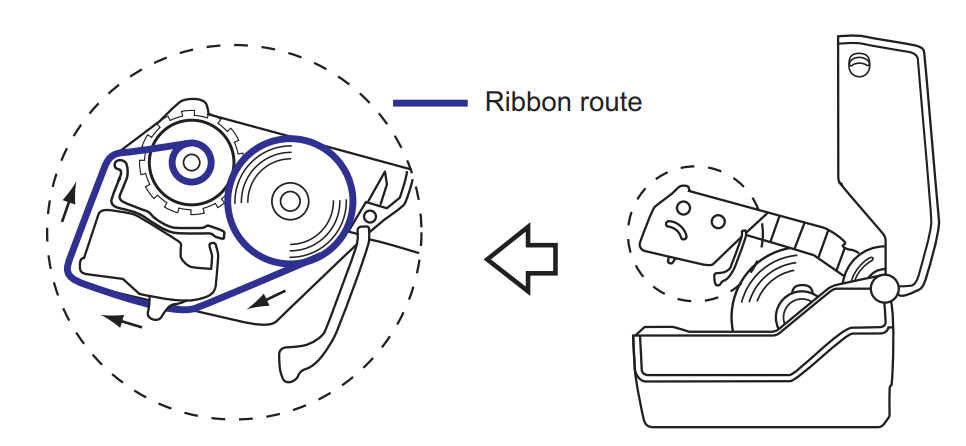

5. Z podajnika taśmy przeprowadź taśmę węglową pod zespołem drukującej głowy do nawijarki taśmy. Przymocuj taśmę węglową do rdzenia wstążki za pomocą taśmy klejącej i nawiń ją kilka razy w kierunku wskazanym przez strzałkę. Sprawdź, czy wstążka została załadowana zgodnie z poniższym rysunkiem lub zgodnie z ilustracją umieszczoną na wewnętrznej stronie Górnej obudowy. Uwaga: Matowa strona (strona z atramentem) wstążki powinna być skierowana na zewnątrz podczas przechodzenia przez zespół Drukuj głowa .

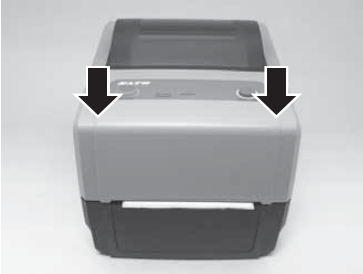

6. Zamknij górną obudowę, aż zaskoczy na swoje miejsce. Notatka: ? Uważaj, aby nie przytrzasnąć palców podczas zamykania górnej obudowy
7. Po załadowaniu nośnika i taśmy barwiącej wykonaj wydruk testowy, aby sprawdzić, czy Rolka medialna i taśma zostały załadowane prawidłowo. Instrukcje dotyczące wykonywania wydruku testowego znajdują się w sekcji 3.3 „Tryb wydruku testowego użytkownika ”.
