Sorun/Soru

Şerit nasıl yüklenir?

Uygulanabilir Modeller

CG408TT, CG412TT

Çözüm/Cevap

Şeridi takma

Dikkat
? Karbon şeridi değiştirirken, baskı kafasının ve çevresinin hala sıcak olduğunu unutmayın.
Yaralanmayı önlemek için parmaklarınızı bu alanlardan uzak tutun.
? Baskı kafasının kenarlarına bile çıplak elle dokunmaktan kaçının.

03-80092-TR

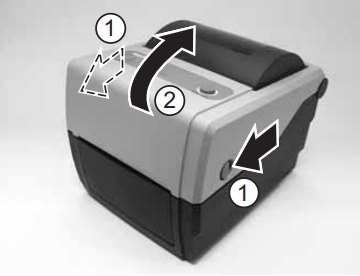

1. Güç kaynağı kapalıyken, yazıcının her iki yanındaki kapak açma/kapama mandallarını kendinize doğru çekerek üst kapağın kilidini açın ve ardından üst kapağı açın . Not: Kapağın, öne doğru düşüp ellerinizi yaralamaması için sağlam bir şekilde oturduğundan emin olun.

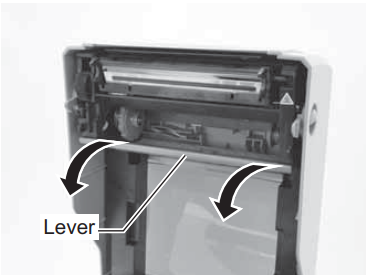

2. Şerit ünitesini çıkarmak için şerit ünitesinin ortasındaki kolu aşağı doğru çekin. Ardından şerit ünitesini serbest bırakın. Hareket aralığının ortasında, şerit ünitesinin aniden aşağıya düşmesini önleyecek bir durdurucu bulunmaktadır.

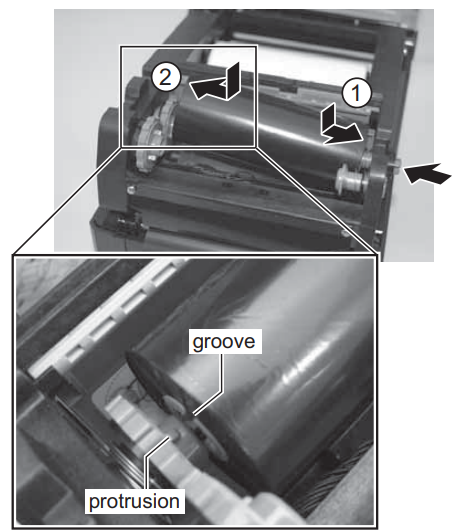

3. Karbon şerit paketini açın ve şeridi şerit besleme ünitesine yerleştirin. Şerit saat yönünde sarılmış haldeyken, şerit rulosunu şerit besleme ünitesinin sağ tarafına doğru itin . Ardından şerit rulosunun diğer tarafını şerit besleme ünitesinin sol tarafına sabitleyin . Şerit rulosunu, şerit çekirdeği sol şerit besleme ünitesinin çıkıntısına oturana kadar çevirin. Not: Maksimum baskı kalitesi ve yazıcı ömrü için yalnızca orijinal SATO karbon şeritleri kullanın.

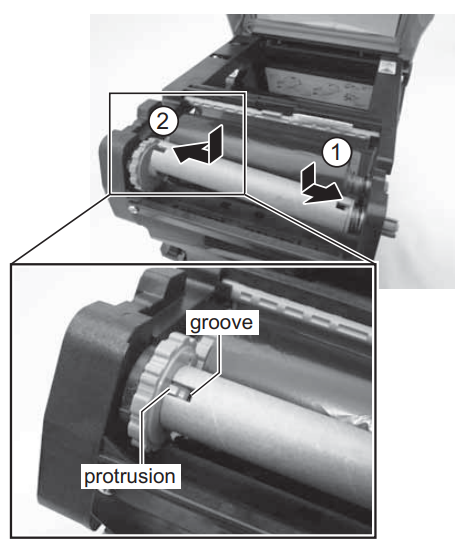

4. Boş şerit çekirdeğini, yukarıdaki 3. adımda olduğu gibi şerit sarma ünitesine takın. Karbon şeridi ilk kez takarken, yazıcıyla birlikte verilen boş şerit çekirdeğini kullanın. Ancak, sonraki şerit çekirdeği, en son biten şerit rulosundan elde edilebilir.

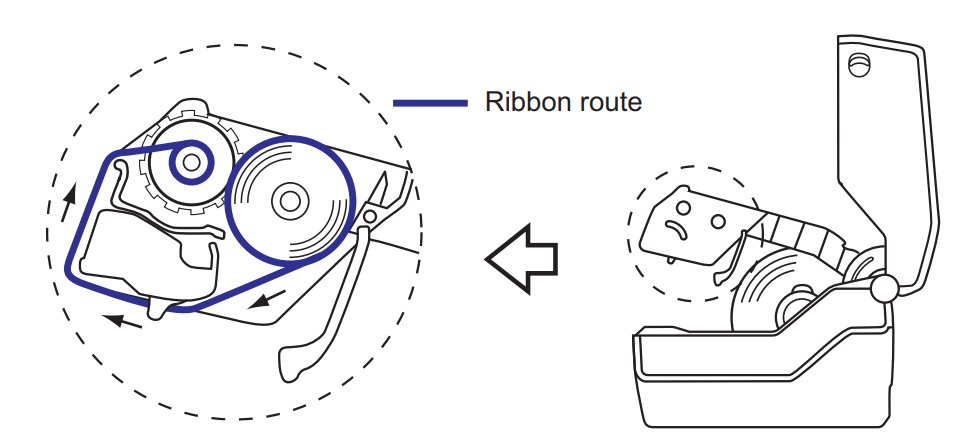

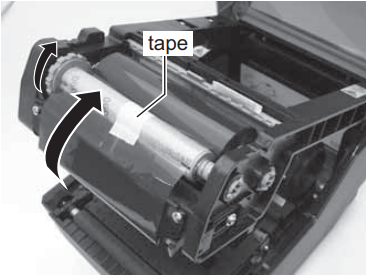

5. Şerit besleme ünitesinden, karbon şeridi baskı kafası grubunun altından geçirerek şerit sarma ünitesine yönlendirin. Karbon şeridi, yapışkan bant kullanarak şerit göbeğine sabitleyin ve dönüş okunun gösterdiği yönde birkaç kez sarın. Şeridin aşağıdaki şekilde veya üst kapağın iç tarafında gösterildiği gibi takıldığını kontrol edin. Not: Şerit, baskı kafası grubundan geçerken mat tarafı (mürekkep tarafı) dışa bakmalıdır.

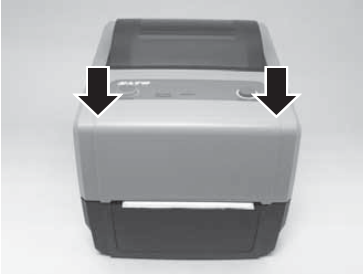

6. Üst kapağı yerine oturana kadar kapatın. Not: ? Üst kapağı kapatırken parmaklarınızın sıkışmamasına dikkat edin
7. Baskı malzemesini ve karbon şeridi yerleştirdikten sonra, bir test baskısı yaparak baskı malzemesi rulosunun ve şeridin doğru şekilde yerleştirildiğini kontrol edin. Test baskısının nasıl yapılacağına ilişkin talimatlar için Bölüm 3.3 Kullanıcı Test Baskı Modu'na bakın.
