问题/疑问

如何装载色带。

适用于

CG408TT，CG412TT

解决方案/答案

加载色带

注意
• 更换碳带时，请注意打印头及其周围区域仍然很烫。
请勿将手指触碰这些部位，以免受伤。
• 切勿用裸手触摸打印头的任何部位，即使是边缘也不行。

03-80092-ZH

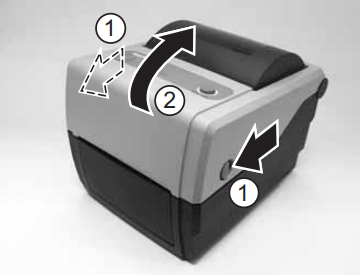

1. 关闭耗材后，拉开/关闭盖子闩锁握住打印机两侧朝向自己的方向，解锁顶盖，然后打开顶盖。。注释：确保盖子稳固放置，以免掉落向前走，可能会伤到手。

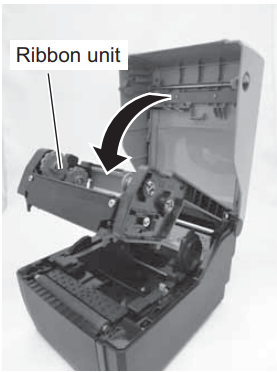

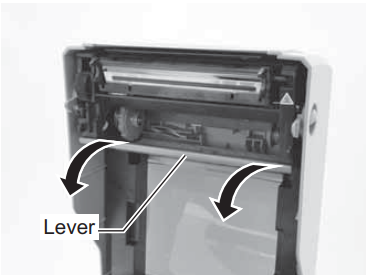

2. 向下拉色带组件中间的杠杆，将色带组件拉出。然后只需放下色带组件即可。色带组件行程中途有一个止动装置，可以防止其猛然落下。

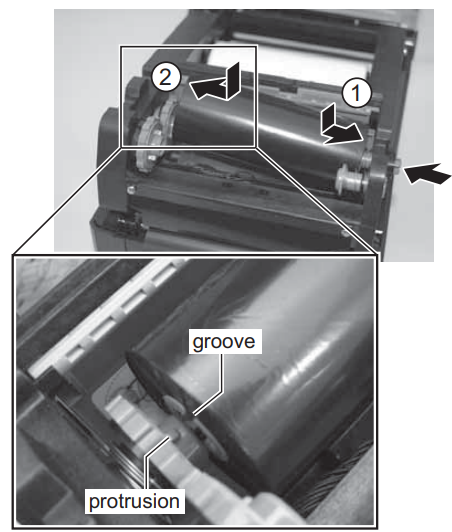

3. 打开碳带包装，然后将碳带装入碳带耗材单元。将色带顺时针方向缠绕，然后将色带卷推入色带耗材单元的右侧。然后将色带卷的另一端固定在色带耗材单元的左侧。转动色带卷，直到色带卷芯卡入左侧色带耗材单元的凸起部分。注释：为了获得最佳打印质量和打印机耐用性，请仅使用正品SATO碳带。

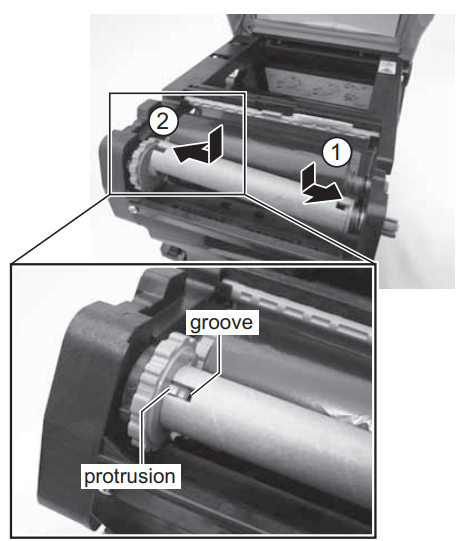

4. 将空碳带芯以与上述步骤 3 相同的方式安装到碳带卷绕装置上。首次装入碳带时，请使用打印机随附的空碳带芯。后续使用的碳带芯可取自上次用完的碳带卷。

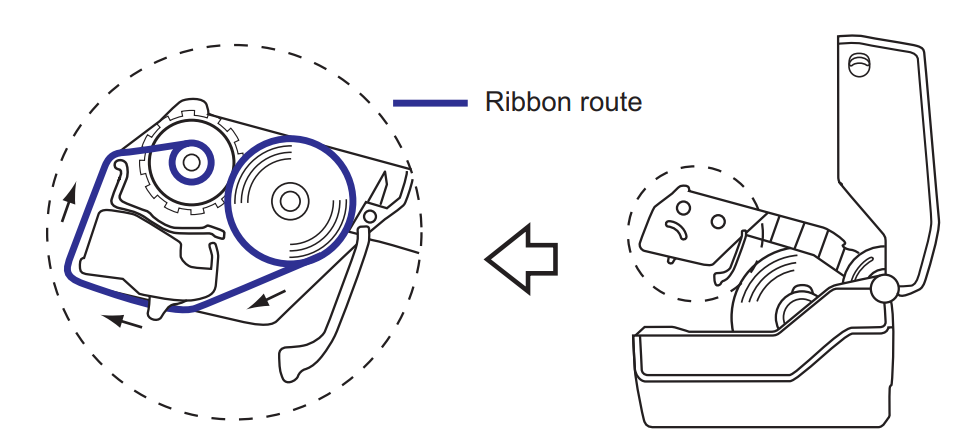

5. 从色带耗材单元，将碳带穿过打印头组件下方，到达色带卷绕单元。用胶带将碳带固定到碳带芯上，并按转弯箭头所示方向缠绕几圈。确认色带已按下图所示或顶盖内侧所示方式装入。注释：当色带穿过打印头时，其不带墨水的一面（暗面）应该朝外。集会。

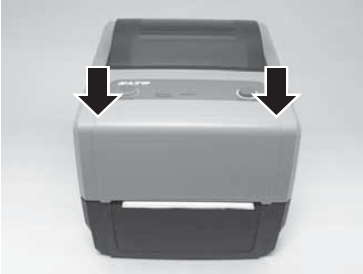

6. 合上顶盖，直到听到咔嗒声为止。注释： • 关闭顶盖时小心别夹到手指
7. 装入介质和碳带后，进行测试打印，检查标签卷芯和碳带是否已正确装入。有关如何进行测试打印的说明，请参阅第 3.3 节“用户测试打印模式” 。
