Problema/Pergunta

Como carregar o Ribbon.

Aplicável a

CG408TT, CG412TT

Resolução/Resposta

Colocar el Ribbon

Cuidado
? Ao substituir a fita de carbono, tenha em atenção que o cabeçote de impressão e a área circundante permanecem quentes.
Mantenha os dedos afastados destas áreas para evitar ferimentos.
? Evite tocar, mesmo que seja na borda do cabeçote de impressão, com as mãos desprotegidas.

03-80092-pt

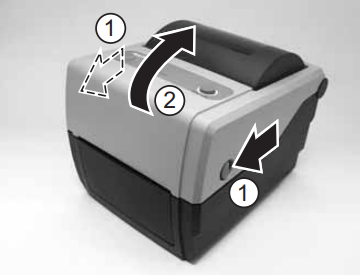

1. Com a fonte de alimentação desligada, puxe as travas abre/fecha da tampa em ambos os lados da impressora na sua direção para desbloquear a tampa superior e, em seguida, abra a tampa superior . Nota: Certifique-se de que a tampa fica bem assente para que não caia para a frente e lhe cause ferimentos nas mãos.

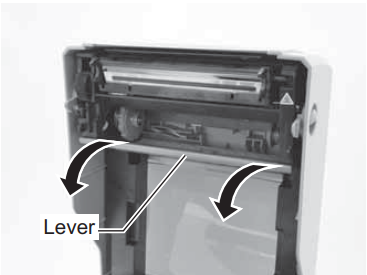

2. Puxe para baixo a alavanca no meio da Unidade de ribbon para retirar a Unidade de ribbon. Em seguida, basta baixar a Unidade de ribbon. Existe um freio (trava) a meio do seu percurso de movimento que impedirá que a Unidade de ribbon caia bruscamente.

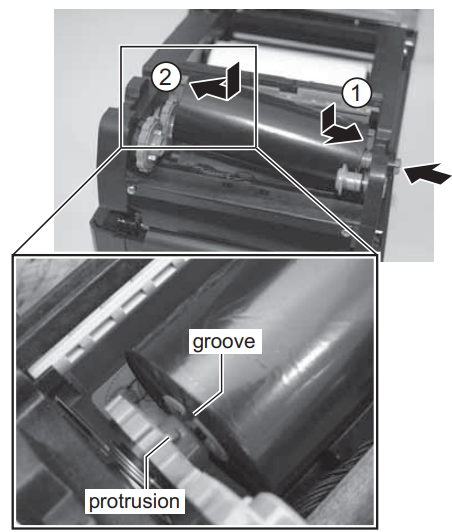

3. Abra a embalagem da fita de carbono e, em seguida, coloque a fita na unidade de alimentação de fita. Com a fita enrolada no sentido horário, empurre o rolo de fita para o lado direito da unidade de alimentação de fita . Em seguida, fixe o outro lado do rolo de fita à esquerda da unidade de alimentação de fita . Gire o rolo de fita até que o tubete do ribbon encaixe na saliência da unidade de alimentação de fita à esquerda. Nota: Utilize apenas fitas de carbono genuínas da SATO para obter a máxima qualidade de impressão e durabilidade da impressora.

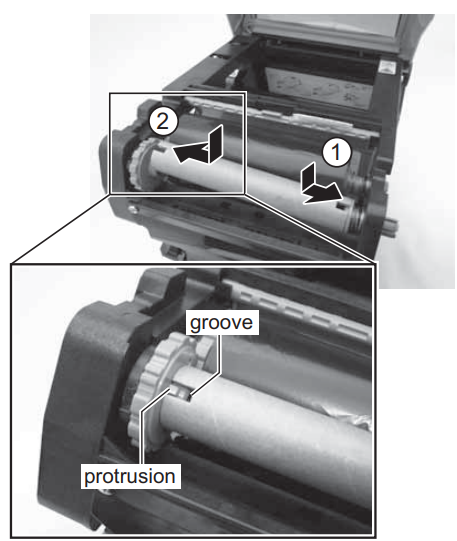

4. Coloque o tubete vazio do ribbon na unidade de enrolamento do ribbon da mesma forma que na etapa 3 acima. Ao carregar a fita de carbono pela primeira vez, utilize o tubete vazio fornecido com a impressora. No entanto, o tubete do ribbon seguinte pode ser obtido a partir do último rolo de fita esgotado.

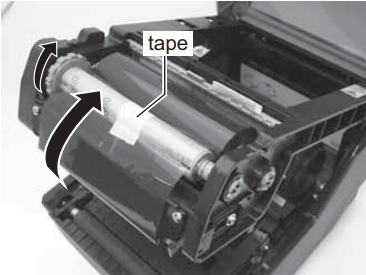

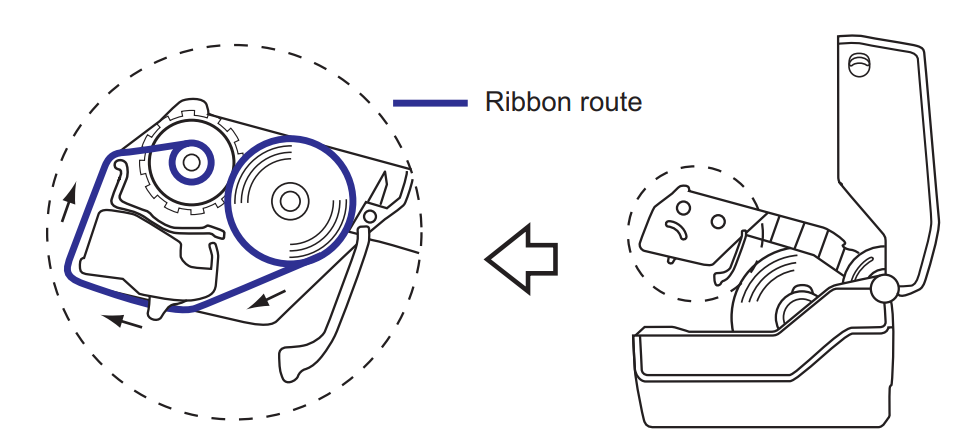

5. A partir da unidade de alimentação da fita, passe a fita de carbono por baixo do conjunto do Cabeçote de impressão até à unidade de enrolamento da fita. Fixe a fita de carbono ao tubete do ribbon com fita adesiva e enrole-a várias vezes na direção indicada pela seta de enrolamento. Verifique se o Ribbon foi colocado conforme ilustrado na figura abaixo ou conforme indicado no interior da Tampa superior. Nota: O lado opaco (lado da tinta) da fita deve ficar virado para o exterior à medida que passa pelo conjunto do Cabeçote de impressão .

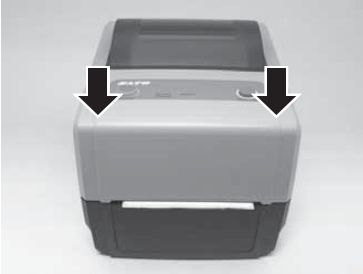

6. Feche a tampa superior até ouvir um clique a indicar que encaixou na posição correta. Nota: ? Tenha cuidado para não ficar com os dedos presos ao fechar a tampa superior
7. Após carregar a mídia e a fita de carbono, faça uma impressão de teste para verificar se o rolo de mídia e a fita foram carregados corretamente. Consulte a Secção 3.3 «Modo de Impressão de Teste do Usuário» para obter instruções sobre como executar a impressão de teste.
